一、概述

1. PMW-800-500型三工位电液式混凝土轨枕轨脉动疲劳试验系统主要用于混凝土轨枕的静态压缩试验及单向动态脉动疲劳试验，增加脉动作动器以及相应的试验辅具也可以用于铁道用钢轨（特重轨、重型轨、标准钢轨）及其焊接接头、扣件组装、混凝土轨枕、螺旋弹簧的试验；也可以用于各种大型零部件：如桥梁、桁架、汽车底盘、汽车车桥、机车转向架、建筑构件、锚具及连接器等进行静态压缩试验及单向动态脉动疲劳试验；是目前铁道、交通等动态荷载疲劳性能检测领域应用范围广泛、性能可靠、运行成本低廉的疲劳寿命试验检测系统。PMW系列系列电液式脉动疲劳试验机结构合理、运转可靠、运行成本低廉、无需冷却、节能环保，应用范围广泛。

2. 适用试验方法及标准：

1) 《TB/T 1878-2002预应力混凝土枕疲劳试验方法》；

2) 《TB/T 1632.1-2014钢轨焊接第1部分：通用技术条件》；

3) 《TB/T 1632.2-2014钢轨焊接第2部分：闪光焊接》；

4) 《TB/T 1632.3-2014钢轨焊接第3部分：铝热焊接》；

5) 《CECS 429：2016城市轨道用槽型钢轨闪光焊接质量检验标准》；

6) 《CECS 430：2016城市轨道用槽型钢轨铝热焊接质量检验标准》；

7) 《TB/T 3396.4-2015高速铁路扣件系统试验方法第4部分：组装疲劳性能试验》；

8) 《TB/T 2491-1994 扣件组装疲劳试验方法》；

9)  科技基【2007】207号《扣件暂行技术条件》；

10)  EN13146-4：2002铁路应用—轨道—扣件系统试验方法第四部分：重复加载的影响；

11) 《TB/T2211-2010 机车车辆悬挂装置钢制螺旋弹簧》；

12) 《TB/T 1354-1979钢轨实物弯曲疲劳试验方法》

3. 系统构成

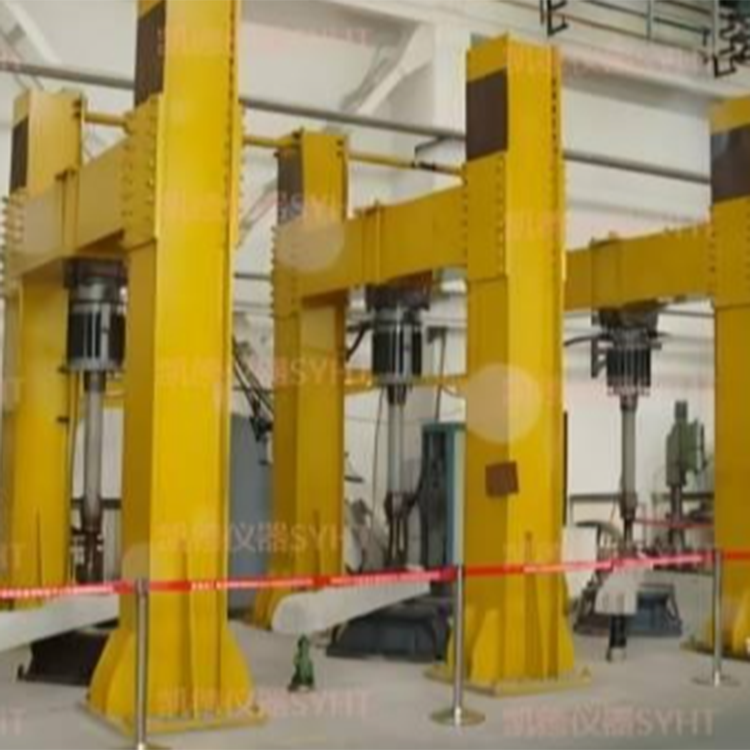

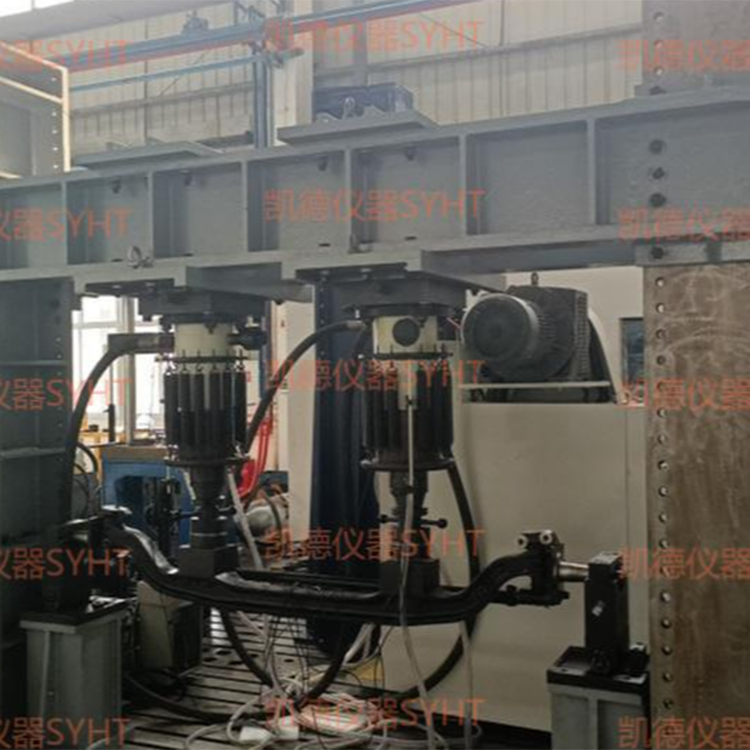

PMW-800-500型三工位电液式钢轨弯曲脉动疲劳试验系统由1台800L/次排量的液压脉动器（包括主机和控制器两部分）、3台500kN液压作动器、1套3工位试验加载框架、3套钢轨弯曲与焊点疲劳试验辅具1台电器控制柜、1套计算机数据采集与处理系统、试验管路系统及必要的附件等组成。本机采用最新的测控系统，实现了自动加载、自动保持静态负荷、动态试验力、自动技术等运行模式，大大节省了操作人员的时间与工作量。

二、主要技术指标：

1. 最大动态试验力：500kN ；

2. 最大静态试验力：500kN，示值精度±1%（20%FS起示值相对误差）；

3. 工作频率范围：2-8Hz（无级可调）；

4. 脉动器最大排量：800ml/次；

5. 理论最大振幅：15mm；

6. 最大行程：120mm；

7. 丝杠最大伸出量：450mm；

8. 加长管长度：500mm、1000mm；

9. 计算机满量程显示值：500.0；

10. 另有25kN、50kN、100kN、250kN、1000kN等规格作动器（特殊配件）。

11. 电机功率：22kW。
