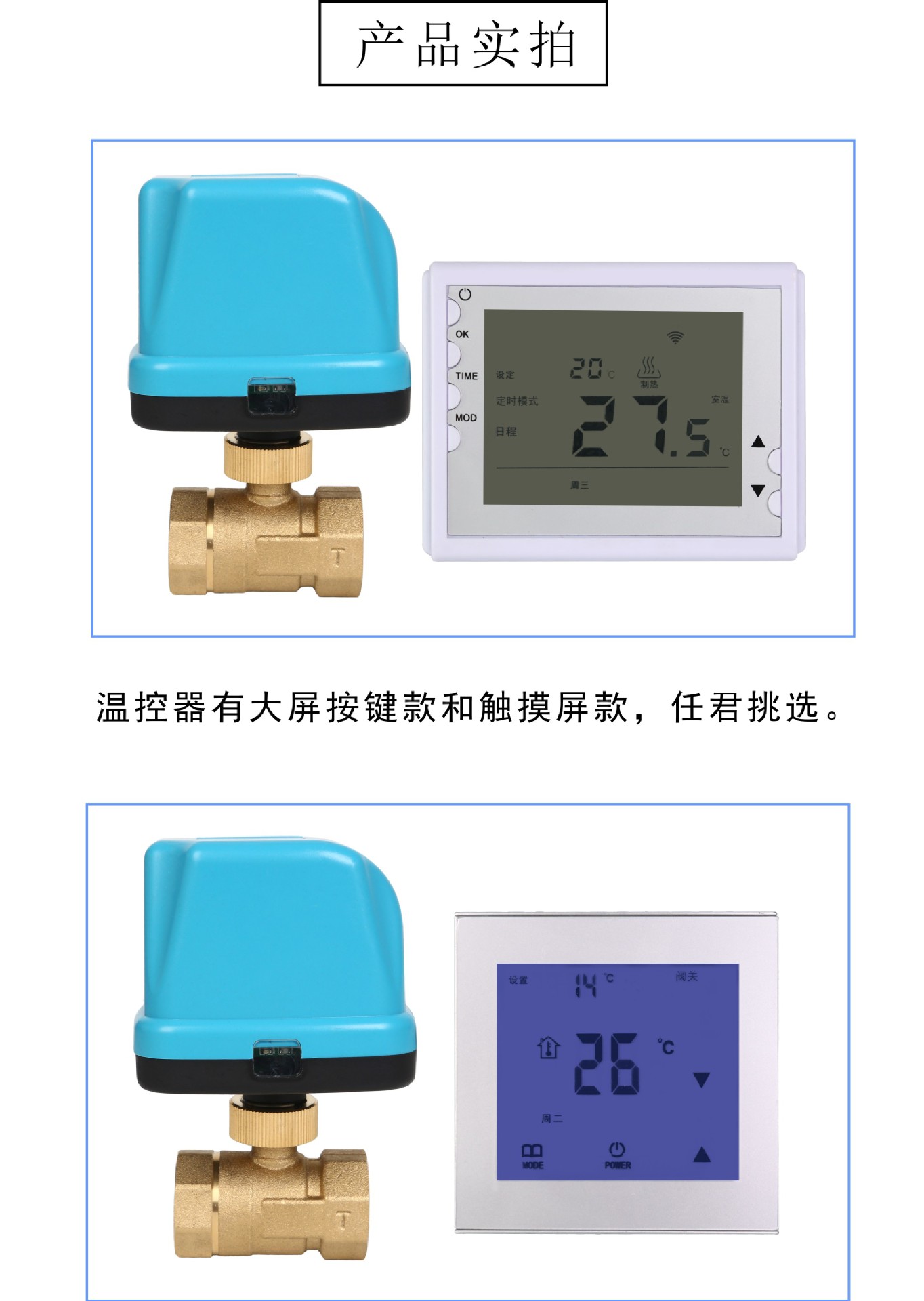

欢迎您选用GYDN25无线智能温控阀产品，本产品由控制器、执行器、阀体三部份可组拆使用。为了更好掌握本产品的安装使用、设置更方便，请认真阅读以下内容并妥善保存，以便日后再次设置使用。

一、控制器面板壁挂尺寸及5号干电池安装

警告：请勿将5号干电池正负极装反，否则造成温控阀不可逆转的损害！

二、执行器与阀体连接：执行器底部有一条凹槽，对阀体上方有一处凸槽铜柱子插入，按顺时针方向拧紧铜镙母。执行器外壳铭牌上标有对称电压值和正负极电源要求，按正确线色接入对称电压等级，然后并点亮指示灯，红色为关阀，蓝色为开阀。

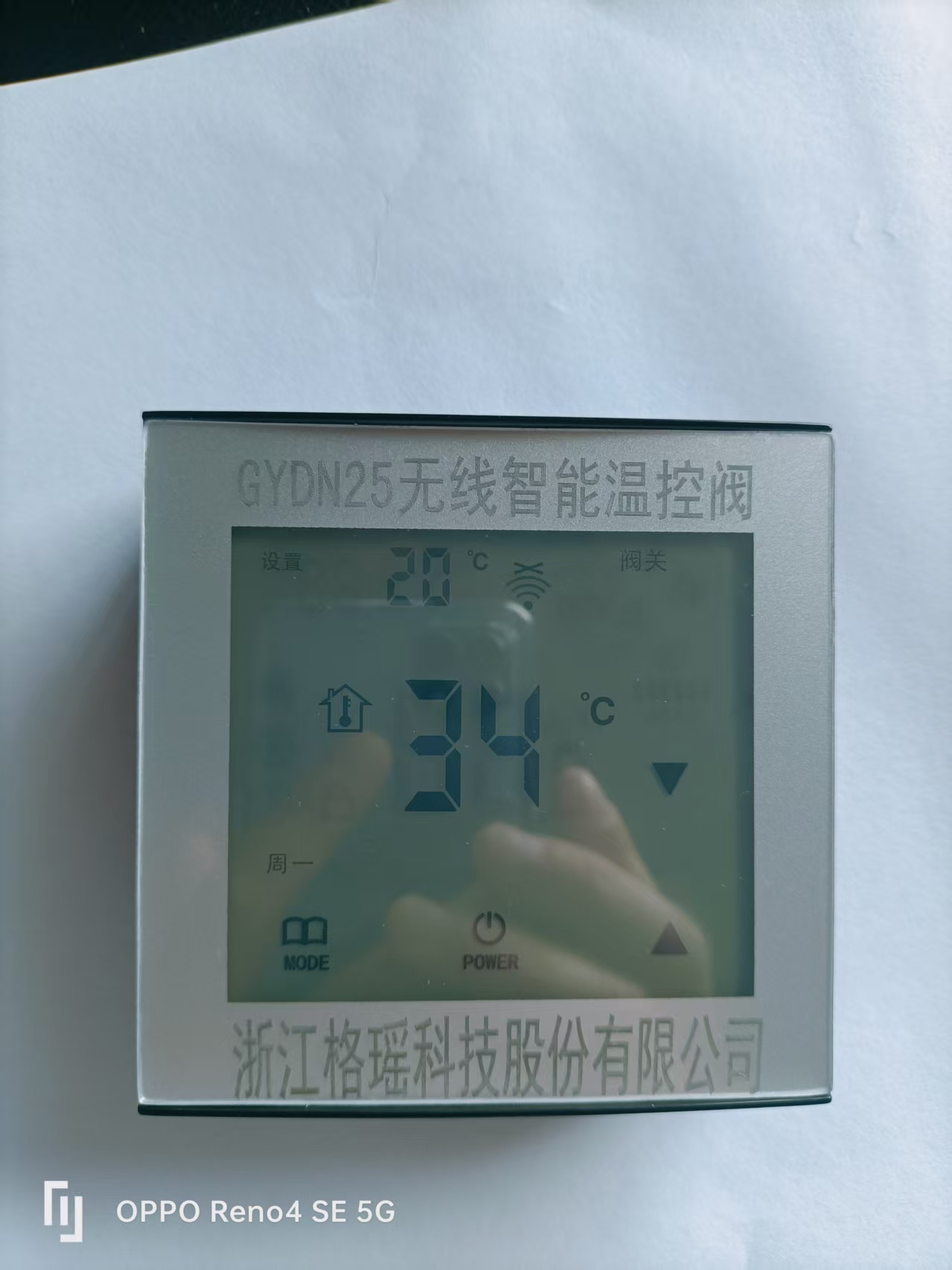

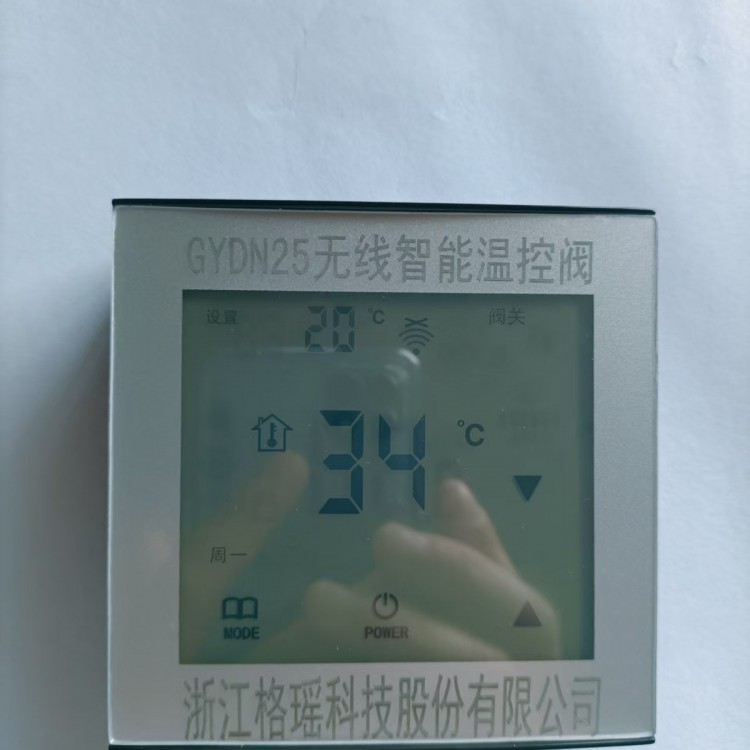

三、控制器设置

注：屏幕中间显示当前环境温度,当设置温度高于环境温度时阀体打开,低于环境温度时阀体关闭

  1.按装上5号干电池后，全屏点亮各种功能图标（本屏是触摸按键屏，保持手指干净无潮湿）

2.轻按或一次递增或减少数字设置环境温度，并显示设置温度和阀状态。

3.按一次POWER键开关设备。

4.轻按MODE键后进入时间设置，单按键或键设置当前时间到星期，轻按MODE键移位设置，再按POWER键确认。

5.同时按和键三秒后进入设置分段界面菜单，再点按或键修改时间，点按MODE移位设置时间或温度，每设一段短按POWER键确认后自动进入下段设置，长按MODE键关闭功能退出菜。

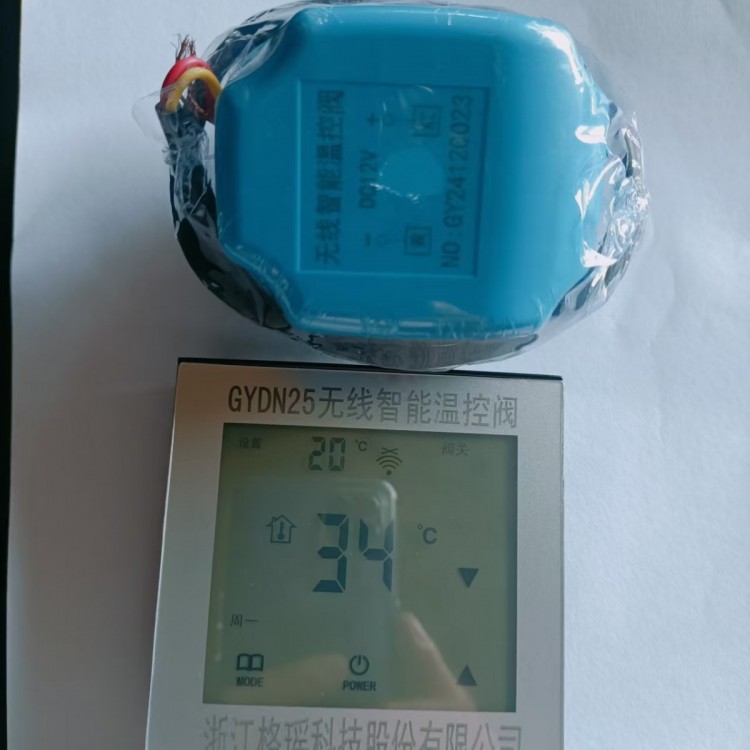

四、控制器与执行器ID配对设置

同时长按POWER和键时进入配对设置密码菜单(出厂密码6536)，长按MODE键后屏上闪烁数据后再按键调数字，短按MODE键移位，设置好密码四位数后再点按POWER键确认(密码错误无法翻下页面)。自动进入ID地址页面(按执行器铭牌上标有NO:后八位数字输入)设置，点按或键改数,短按MODE键移位自翻下页，共两个页面八位数设置好后再POWER键，等待执行器通电后通讯状态连接成功（无显示）。

五、无线通讯

控制器和执行器采用无线射频通讯，连接后进行控制与信号反馈，两者之间一般通讯距离可达到20~30米。在复杂环境下使用，若通讯不成功，控制器屏上会显示通讯失败标志，并自动延时5分钟后尝试建立通讯，或可由用户在开机状态下按POWER键进行强制通讯。

在正常使用情况下，液晶屏偶尔显示通讯失败标志为正常现象，如果长期显示通讯失败，可能是执行器供电不正常，通讯距离超过限制或附近有强电磁干扰源，用户需报专业技术人员进行实地测试
