一、使用条件
与GXYZ型A系列基本一致，但工作介质粘度范围为N22～N460(相当ISO VG22～460)；另外B 系列的除高压和低压的供油压力不变分别为31.5MPa和0.4MPa外，其高压和低压的流量均有较大增加，详见下面技术性能表(规格大的高压流量为40L/min，低压流量为315L/min)。

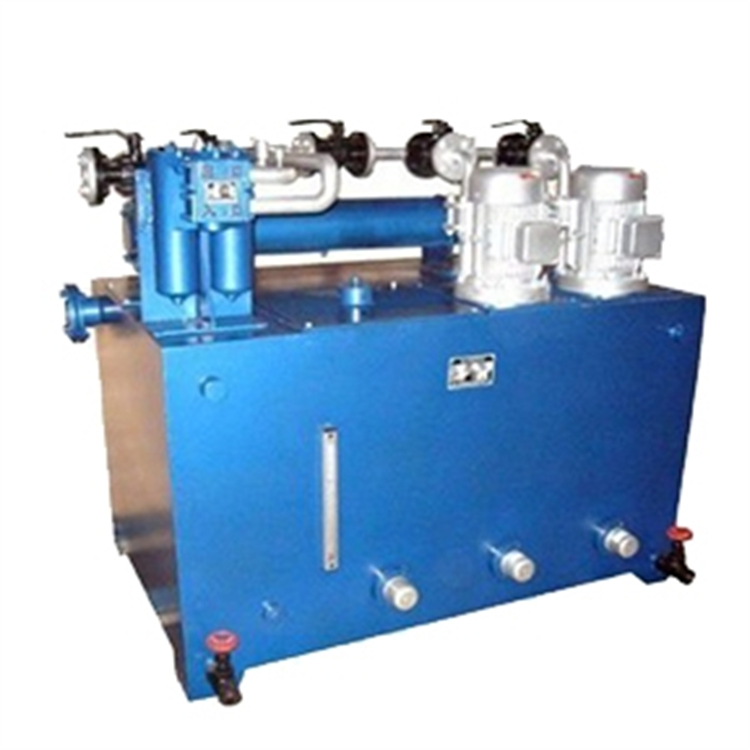

本装置由油站、仪表盘、电控柜(可用PLC 控制)成套组成。
本产品的性能参数及尺寸应符合表和图中的规定。
二、型号标注方法
如采用B 系列，高压流量为20L/min；高压压力为31.5MPa，低压供油压力为0.4MPa；而低压供油量为100L/min的高(低)压稀油站，采用继电器、接触器控制的则按如下方法标注：GXYZ-B20/100
GXYZ 型B 系列高(低)压稀油站技术性能
参数 | 型号 | GXYZ-B20/100 | GXYZ-B20/125 | GXYZ-B20/160 | GXYZ-B30/200 | GXYZ-B30/250 | GXYZ-B40/135 | |
低 | 流量L/min | 100 | 125 | 160 | 200 | 250 | 315 | |
供油压力MPa | ≤0.4 | |||||||
供油温度℃ | 40±3 | |||||||
电动机 | 型号 | Y100L2-4 | Y112M-4 | Y132S-4 | Y132M-4 | |||
功率KW | 4 | 4 | 5.5 | 7.5 | ||||
转速r/min | 1450 | |||||||
油箱容积m3 | 1.6 | 2.0 | 2.2 | 2.8 | 3.3 | 4.2 | ||
高压系统 | 流量L/min | 20 | 30 | 40 | ||||
供油压力MPa | 31.5 | |||||||
电动机 | 型号 | Y160L-6 | Y160L-4 | Y180M-5 | ||||
功率Kw | 11 | 15 | 18.5 | |||||
转速r/min | 950 | 1450 | ||||||
过滤精度m2 | 0.08~0.12(低压出口) | |||||||
过滤面积m2 | 11 | 20 | 28 | |||||
冷却面积m2 | 9 | 11.25 | 16 | 20 | 25 | 30 | ||
电加热功率Kw | 18 | 24 | 30 | |||||
外形尺寸mm | 2300 x 1540 x 1800 | 2750 x 1700 x 1900 | 3350 x 1850 x 1950 | |||||
备注 | 实际油粘度高于320cst时，低压泵功率应升高一级 | |||||||
