一、使用条件
本产品适用于冶金、矿山、建材、能源、交通等行业中机械设备的稀油润滑，工作介质为粘度等级N22～N460(相当于IS0 VG22～460)的工业润滑油。

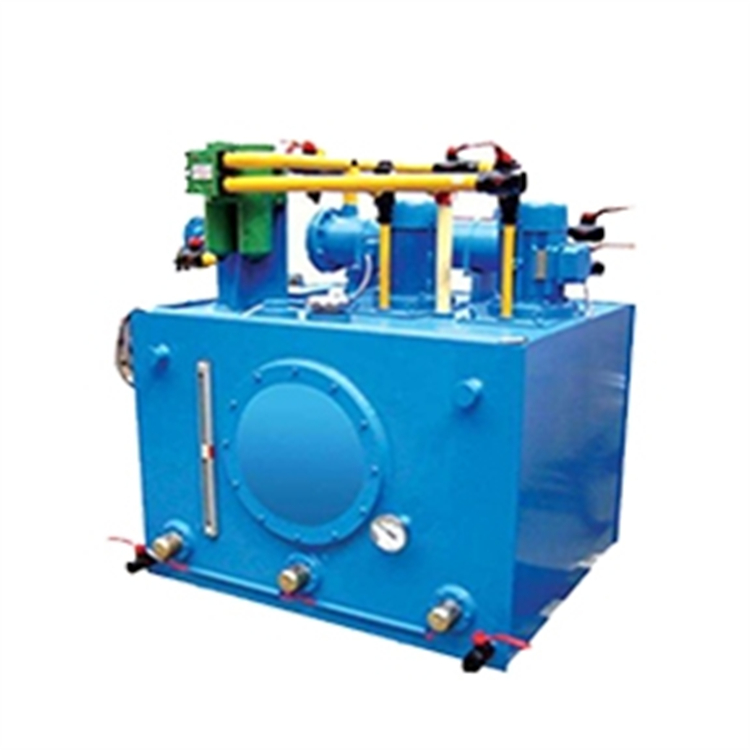

整体式稀油站的特点为全部零部件均布置在油箱上，性能参数基本上和XYZ-G型相同，但将流量大于125L/min的五种规格稀油站亦制成整体式，因而这些较大的油站仍可实现整体吊装，无地脚螺栓，使安装异常方便；异常适合于稀油占地面积受到限制的场合；但稀油站上面和四周需留足够的维修高度和面积；由于油泵在油箱顶上，因此选用的油泵应有足够的吸入高度，异常当润滑油粘度高，油温低时 要引起重视。
整体式稀油站的供油压力≤0.4MPa，过滤精度0.08～0.12mm(低粘度时允许采用小值)，冷却水温度≤30℃，压力为0.2～0.4MPa,冷却器进油温度为50℃,通过冷却器后温降≥8℃;采用电加热器升高油温。
二、工作原理
与XYZ-G 型≤125L/min的稀油站相同，亦采用电加热器升高油温。
三、结构特点
亦与XYZ-G型≤125L/min的稀油站相同,但采用磁网一体化进行回油过滤后,均取消了外加的磁过滤器；仪表盘(板)亦与XYZ-6G～125G相同。
四、技术参数
四、技术参数
型号 | 公称流量 | 供油压力 | 供油温度 | 油箱容积 | 加热功率 | 冷却面积 | 冷水耗量 |
XYZ-250GZ | 250 | ≤0.4 | 40±3 | 3 | 24 | 12 | 22.5 |
XYZ-290GZ | 290 | 3.2 | 16 | 26 | |||
XYZ-315GZ | 315 | 3.5 | 20 | 28 | |||
XYZ-350GZ | 350 | 4.2 | 24 | 21.6 | |||
XYZ-400GZ | 400 | 4.5 | 24 | 36 |
型号 | 过滤面积 | 过滤精度 | 电机功率 | 出油口DN2 | 回油口DN1 | 总图代号 |
XYZ-250GZ | 0.84 | 0.08 | 7.5 | 65 | 125 | NR X 2.01.1.00 |
XYZ-290GZ | 11 | 150 | NR X 2.01.2.00 | |||
XYZ-315GZ | 11 | 80 | NR X 2.01.3.00 | |||
XYZ-350GZ | 1.31 | 0.12 | 11 | NR X 2.01.4.00 | ||
XYZ-400GZ | 11 | NR X 2.01.5.00 |
XYZ-GZ 型稀油站外形尺寸
型号 | DN1 | DN2 | DN3 | L | B | H | L1 | L2 | L3 | L4 | L5 |
XYZ-250GZ | 125 | 65 | 65 | 1900 | 2100 | 1020 | 24 | 272 | 450 | 220 | 440 |
XYZ-290GZ | 150 | 65 | 65 | 1900 | 2200 | 1020 | 24 | 292 | 450 | 220 | 440 |
XYZ-315GZ | 150 | 80 | 65 | 2000 | 2200 | 1120 | 24 | 292 | 350 | 220 | 440 |
XYZ-350GZ | 150 | 80 | 80 | 2100 | 2200 | 1120 | 24 | 397 | 250 | 220 | 440 |
XYZ-400GZ | 150 | 80 | 80 | 2100 | 2200 | 1120 | 24 | 397 | 250 | 220 | 440 |
型号 | L6 | L7 | L8 | B1 | B2 | H1 | H2 | H3 | H4 | H5 | H6 |
XYZ-250GZ | 660 | 152 | 960 | 2535 | 218 | 1260 | 1365 | 350 | 230 | 840 | 105 |
XYZ-290GZ | 1065 | 152 | 1365 | 2635 | 218 | 1260 | 1365 | 350 | 230 | 840 | 105 |
XYZ-315GZ | 1475 | 152 | 1775 | 2635 | 218 | 1360 | 1465 | 450 | 230 | 940 | 105 |
XYZ-350GZ | 1835 | 147 | 2175 | 2735 | 218 | 1260 | 1465 | 450 | 230 | 940 | 105 |
XYZ-400GZ | 1835 | 147 | 2175 | 2735 | 218 | 1360 | 1465 | 450 | 230 | 940 | 105 |
