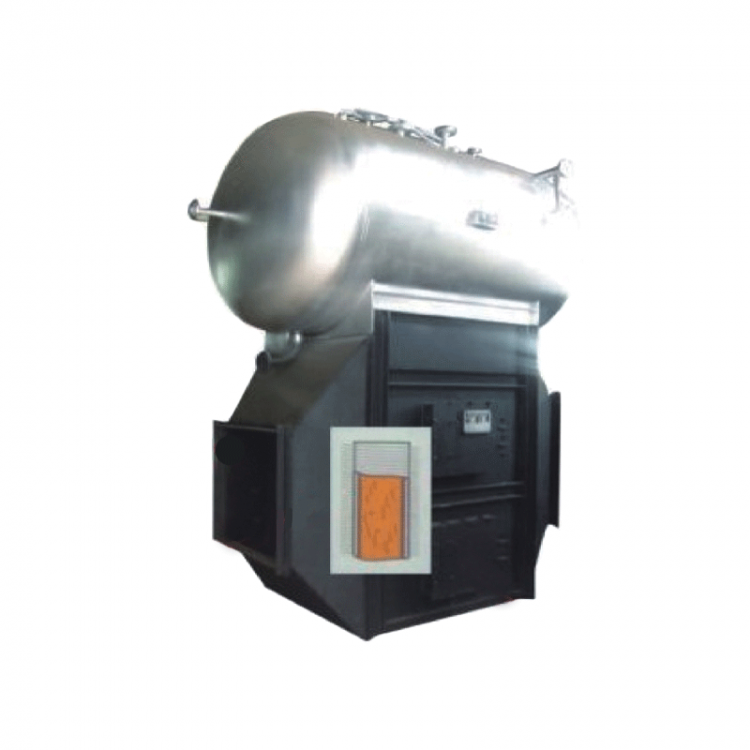

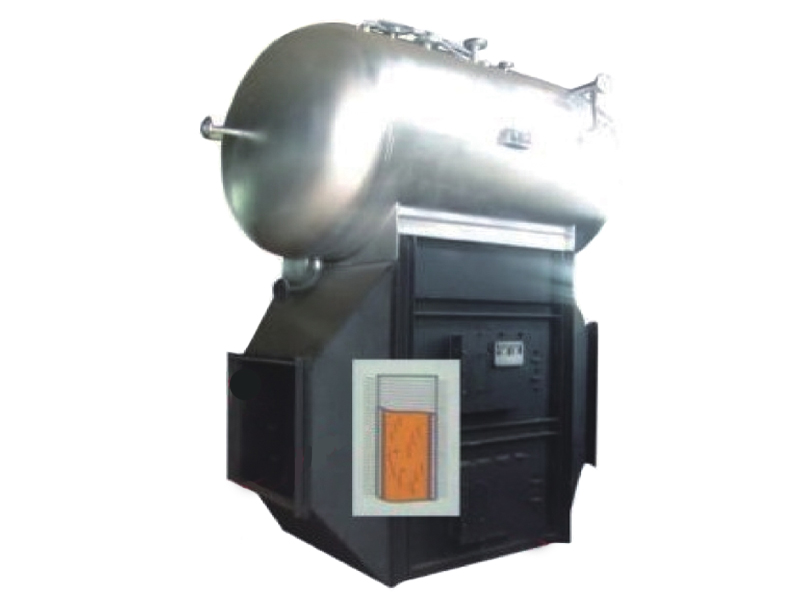

导热油加热水蒸汽发生器

概述

本蒸汽发生器是以高温导热油作为加热源，采用盘管管束或蛇形管管束作为加热装置，高温导热油流过管内时释放热量，加热锅内的水，产生饱和蒸汽，大而实现对外供气目的。

产品特点

本产品采用导热油加热，可根据实际工况连续或间隙产汽，本产品是非直接火焰加热的设备，比蒸汽锅炉安全、可靠、节约投资，由于可利用其剩余热量，故节约能源、节省开支。

导热油加热水蒸气发生器的环保性优于蒸汽锅炉，无烟尘排放，没有灰渣产生。配套辅机仅有一台给水泵，使其运行操作极为简便，使用非常方便。

本产品的结构紧凑，安装、清洗和维修非常方便。

由于导热油加热水蒸气与本公司生产的有机热载体加热炉配套使用，不仅可以为用户提供高温媒介，同时又能够为用户提供需要用的蒸汽、热水，以满足生产生活的需要。

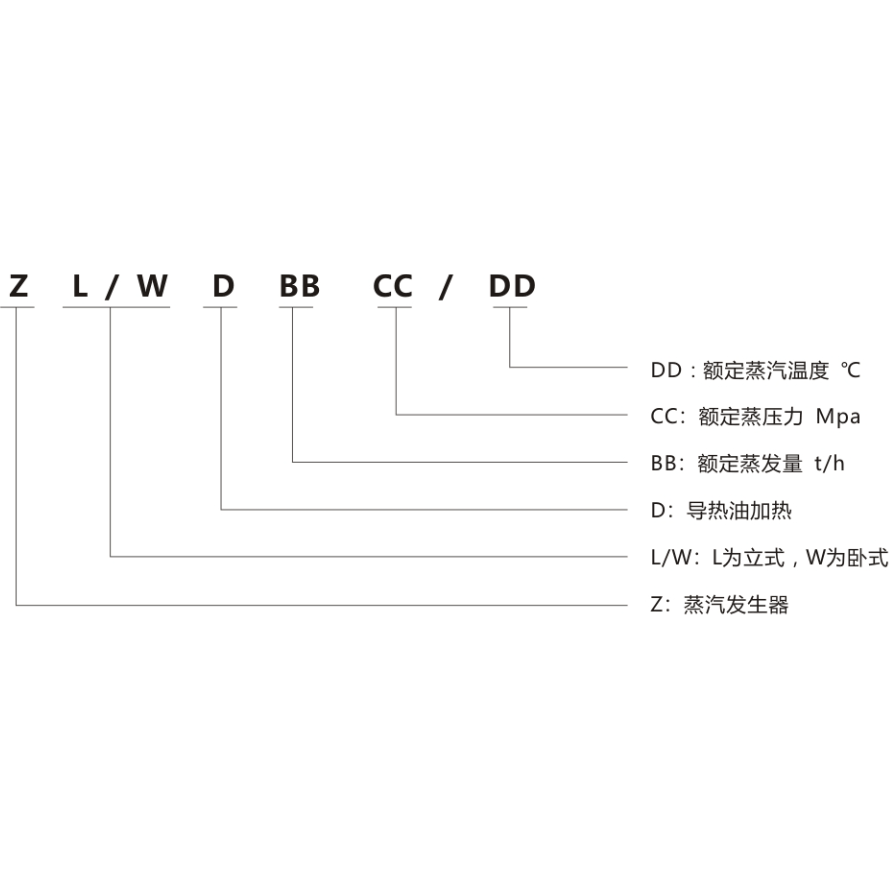

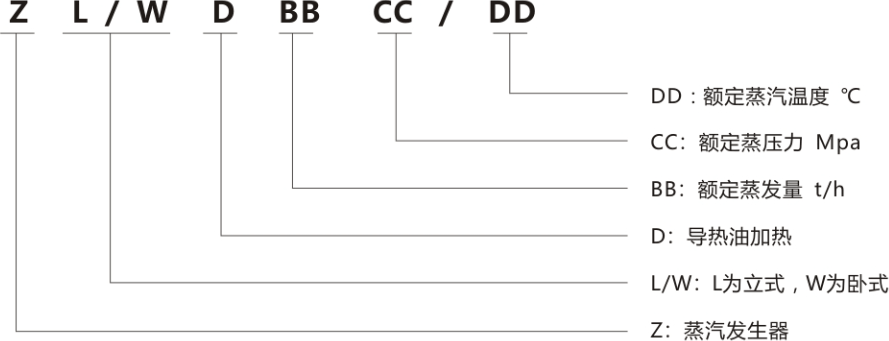

型号说明

规格

0.3〜12吨/h，立式、卧式。

工作原理

导热油加热水蒸汽发生器是由管束或锅筒二部分组成，管束的管子内是导热油介质，锅筒是蒸汽发生器部分。

高温导热油通过循环热油泵（或直接由热载体加热炉）进入蒸汽发生器的管内后，在一定的循环流量，进品温度、进口压力、导热油流速的要求下，秋内导热油热量通过管壁与管外的水进行热交换，从而使锅筒中的水被加热，产生饱和蒸汽；管内持续不断地进行循环使用，则该产品即可实现连续对外供应饱和蒸汽。

锅筒内为室温水或通过预加热的水，由蒸汽发生器的底部进入，被管内高温导热油进行加热，水在自然对流下加热，在传热面上产生连续沸腾，在一定的压力下产生水蒸汽，通过汽水分离装置，成为饱和干蒸汽，通过蒸汽分配罐提供生产，生活用汽。

因为本蒸汽车发生器采用导热油炉加热，所以设备内没有火焰，在使用中不必担心锅筒脱水事故的发生，并且蒸汽发生器不接触高温烟气和腐蚀性气体。设备内的传热受压元件工作条件良好。

技术标准

1、国家质量技术监督局99版《压力容器安全技术监察规程》

2、GB/T17410-1998《有机热载体炉》

3、GB150-1998《钢制压力容器》

4、GB151-1998《管壳式换热器》

5、JB4730-94《压力容器无损检测》

6、JB2536-80《压力容器油漆、包装盒和运输》

操作原理

一、连续性

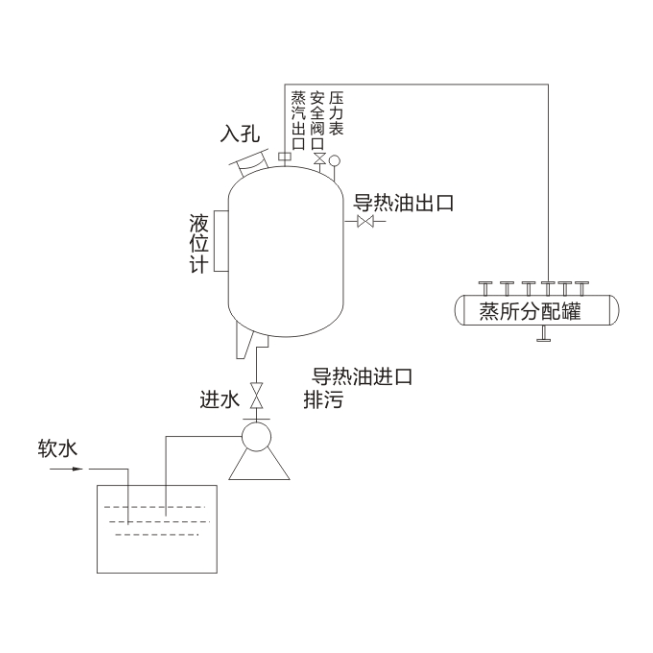

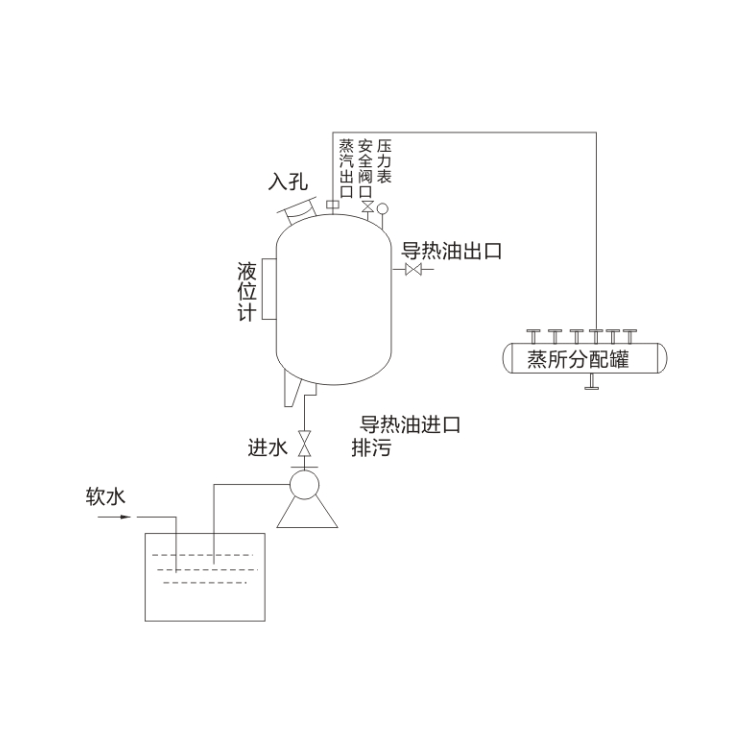

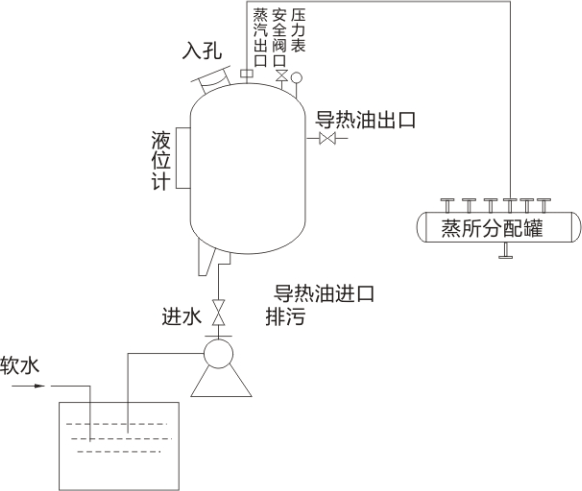

加压泵注水：注水前，先打开放空阀将水由加压泵经过H44T-10旋启式止回阀再经J41T16型载止阀向发生器内注水。注水的液位必须高于传热管束以上50mm关闭放空阀。

随后开启由加热炉输出的导热油阀门，热油从下位进口、上位出口、再返回加热炉，其加热的热量大小由导热油进口阀给以控制。

蒸汽发生后，由蒸汽出口送至蒸汽分配罐，以便对各需用蒸汽设备进行蒸汽分配，另外又起到缓冲作用。

在操作中应注意液位控制，在液位计上标出正常液位，正常液位以管束上50mm处±50mm为宜。（详见随机图样），连续操作时必须保持正常液位，蒸汽发生器设备在操作或停工初期不能随意打开入孔、排污阀、动火、敲击，停用后必须将器内蒸汽放空至大气压，以免发生危险，蒸汽分配罐必须设置排冷凝液的管线，并通至安全可靠地方。

加压泵注水
