概述

采用单片机工业芯片控制同步电机关或常，常开时断电自动关闭，常关时断电自动开阅。微型电动球代适

用于暖通空调、水系统的通断控制，可用于家庭，酒店，学校，市政单位等公共场所，由控制器和阀体两

部分组成，控制器采用同步电机驱动，动作灵敏稳定，内置限位接触点，能使代门全开或全关时断电，安

全可靠;代体采用黄铜一体化锻造，耐压性与耐腐蚀性较强，坚固美观。

技术参数

整机功耗:≤6VA(仅在关开润时，阀门转动一圈<15S)

电机类别:同步电机

驱动电源:AC220VAC110VDC24VDC12VDC5V特殊可订做

工作原理:齿轮箱式传动、8牛米传动力、铜齿轮联动同步

连接方式:管镙纹G

控制方式:三线二控，二线两控断电复位，常开或常闭、信号反馈

一机通用:使用≤DN65以下的球阀

电线长度:38CM

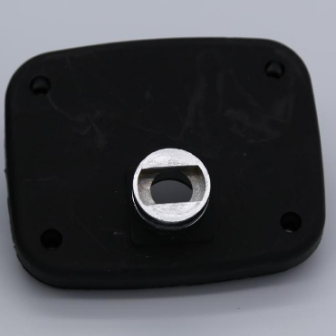

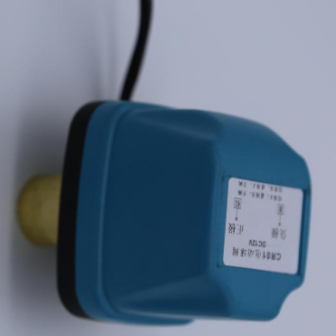

控制器与阀体相连接示图
