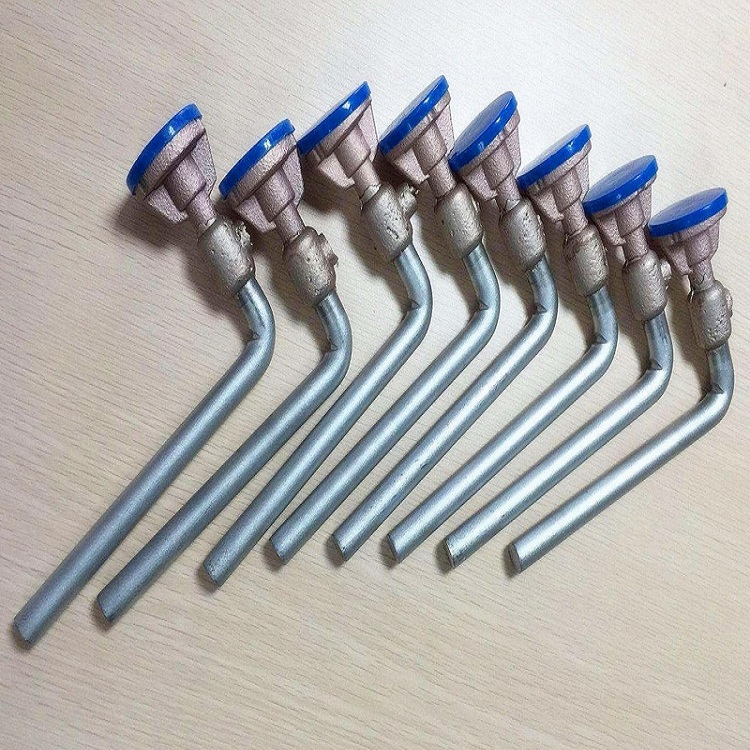

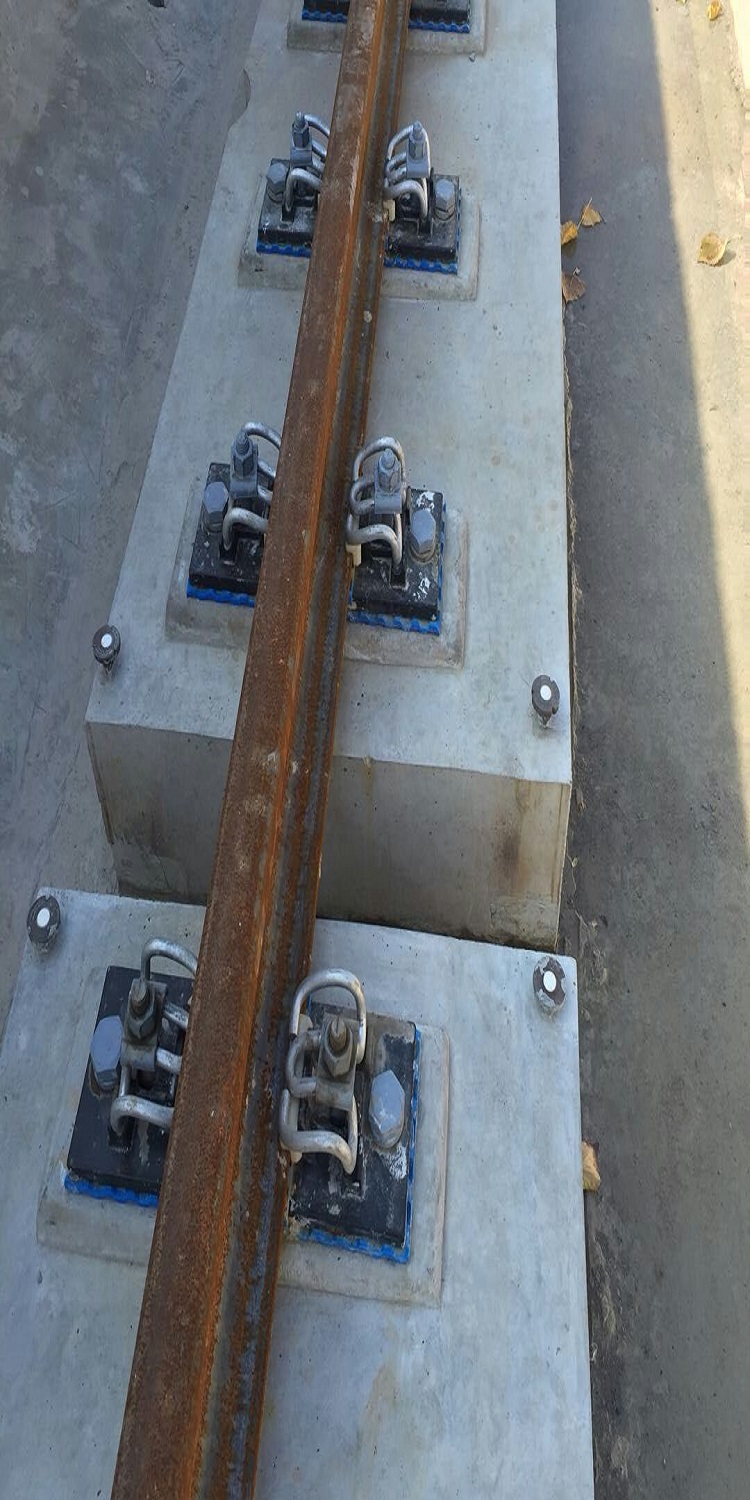

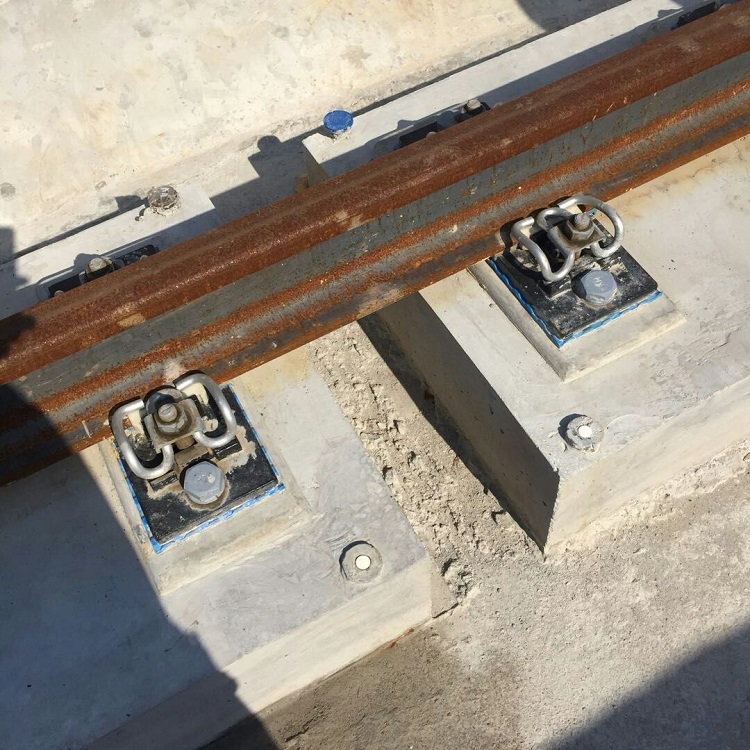

埋入式接地端子广泛应用于电气化高速铁路、城市轨道交通、变电站、石油化工、数据中心等领域。一般采用铜或者不锈钢进行铸造直接灌注在电缆槽或其他混凝土制品中。按照IEC 62305-3的规定：采用铜铸造时要求材料纯度应达到98%以上，采用不锈钢铸造时材料应满足Cr≥17%、Ni≥8%、Mo≥2%、C≤0.06%。电气化铁路的梁体、墩身及无电缆上桥需求的桥墩墩帽的接地端子，设单孔（M16）；路基以及有电缆上桥需求的桥墩墩帽，一般设双孔（M16），特殊情况可采用多孔（M16）作为扩展母排使用。

技术要求

1．铜端子与镀锌圆钢之间采用放热焊接，铜端子为热锻压工艺制造，按照IEC 62305-3的规定：采用铜铸造时要求材料纯度应达到98％以上。焊接点直流电阻小于30μΩ，单个埋入式接地端子整体电阻不大于200μΩ，通过端子与下部材料焊接结合处面积不小于800mm2，载流量不小于600A。

2．接地端子顶部开M16的螺栓孔，M16防盗螺栓孔螺纹符合GB3934要求的通用螺纹，同时M16螺栓孔要加孔塞和高度不大于1mm的塑料保护盖，以防止施工时水泥浆灌进螺栓孔。孔深25mm，镀锌圆钢直径不小于Ø16，长度不小于120mm，圆钢具体长度根据实际情况确定。

3．接地端子具有防扭动措施，如设置侧翼，防止螺栓拧入时，造成埋入式接地端子发生同步旋转而破坏混凝土或使下部焊接松动。

4．每件埋入式接地端子包含M16不锈钢防盗螺栓、不锈钢平垫、弹垫。
