产品特点
●抗干扰能力强
●2个位置同时测量，可同时检测液面和界面
●多种模拟信号输出方式可选
●具有输入电源方向极性保护功能
●防护等级IP67
●工作电流低至40mA
●受温度变化时间漂移影响小
●柔性结构适合大型储罐长量程液位测量

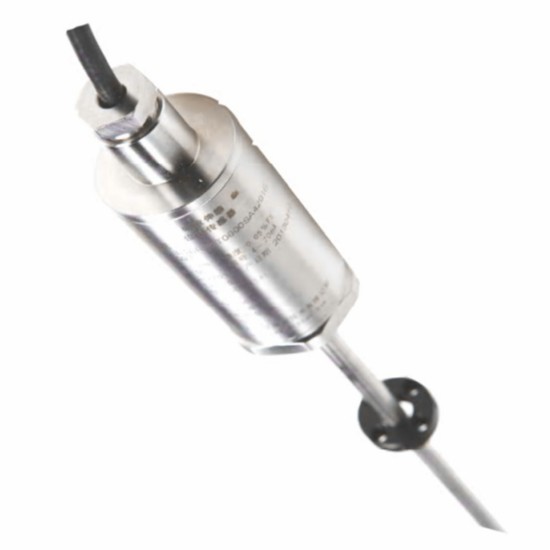

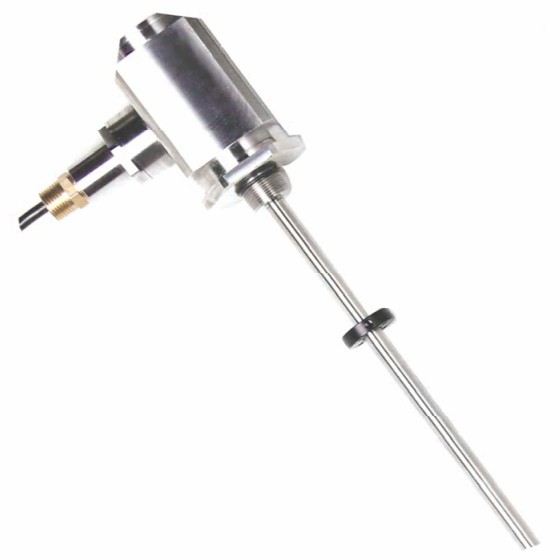

XH型传感器已经获得国家防爆电气产品质量监督检验中心(China National Quality Supervision and Test Center forExplosion Protected Electrial Products )颁发的防爆合格证书，证书编号：CCRI 24.8193。
通过防爆认证的传感器，可以在爆炸性气体环境中使用。
防爆外壳使用于防爆隔爆系列传感器的模拟量,ModBus输出,以及其它的数字信号。传感器所有检验项目包括:1.机械检查; 2.温度试验; 3. IP试验; 4、外壳耐压试验。所有项目符合标准的规定，外壳由不锈钢316L制成，在一些非认证的恶劣环境下，也可以使用。
注意:安装前请仔细阅读使用说明书，严格按照使用说明书进行操作。
规格说明
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 位移/液位 |
| 测量范围 | 50 –7650 mm |
| 输出 | |
| 模拟 | 电流/电压 |
| 数字 | 485/SSI/CAN/PROFIBUS等 |
| 精度 | |
| 可调范围 | 可调零点和满量程 |
| 分辨率 | 无限（取决于控制器D/A与电源波动） |
| 非线性度 | ＜满量程的± 0.02% （小土 60 pm） |
| 重复精度 | < 满量程的 ± 0.001% （小 ± 2.5 pm） |
| 更新时间 | ＜2 kHz |
| 波动 | <满量程的0.01% F.S. |
| 工作条件 | |
| 磁铁速度 | 任意 |
| 工作温度 | -40℃〜+ 80℃ |
| 湿度/露点 | 湿度90%，不能结露 |
| 外管压力 | 350 bar / 700 bar （峰值） |
| 保护 | IP67 |
| 冲击指标 | 100 g （单一冲击） / IEC 标准 68-2-27 |
| 振荡指标 | 15 g / 100 – 2000 Hz / IEC 标准 68-2-6 （耐久性） |
| EMC 测试 | 放射 EN 50081-1，抗扰 EN 50082-2， EN 61000-4-2/3/4/6，等级 3/4，A 类，CE 认证 |
| 结构,材料 | |
| 电子头 | 不锈钢 1.4301 / AISI 304 |
| 传感杆和法兰 | 不锈钢 1.4301 / AISI 304 |
| 检测形式 | 磁环，浮球 |
| 安装 | |
| 安装位置 | 位移：任意方位；液位测量：竖直安装 |
| 安装 | M18x1.5、M20x1.5 或用户定制 |
| 电气连接 | |
| 接头选型 | 直出电缆（PUR 电缆 3 x 2 x 0.25 mm²，Φ7.9 mm） |
| 输入电压 | 10V〜30VDC （-15 / +20%） |
| 秏电量 | 50 – 140 mA （按量程而定） |
| 波动 | < 1 % 峰值 |
| 电器冲击量 | 500 V （DC接地到机器接地） |
| 产品认证 | |
| 防爆类型 | 隔爆Ex db IIC T6 Gb |
