■坚固可靠工业用位移传感器
■直线位移测量，输出
■无接触测量，没有磨损
■非线性度低于0.02 %
■重复精度达0.001 %
■ EMI 抗干扰及 CE 认证
■模拟输出：电压或电流

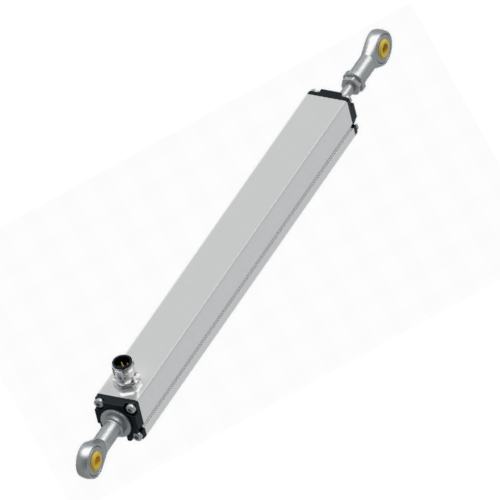

ER型内置推拉杆设计
ER 型位移传感器在设计与功能 上为内置的推拉杆。不锈钢的活塞杆较粗壮，可承受一定的载荷力，不会生锈，寿命特长。无接触的位置磁铁安装于传感器内活塞杆后端，受到铝外壳保护，不会受到环境的污染。ER外壳符合 IP65 标准及 CE 认证。
适合一般机床安装或外置油缸安装。用户还可在传感器的两端加配活动的球窝头，因此就算传感器的两头是连接活动机 械组件也没有问题。ER型在无需定期维护情况下，提供稳定、准确的重复输出，能为用户的生产线连续不断的工作，从而提高产量及减少废品和停机时间。是取替编码器、LVDT和电阻式电位尺的选择之一。
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 位置 |
| 测量范围 | 50 ~ 3500 mm |
| 输出 | |
| 电压 | 0 ~ 10 Vdc，10 ~ 0 Vdc，-10 ~ +10 Vdc，+10 ~ -10 Vdc （控制器低负载:> 5k ohms） |
| 电流 | 4 ~ 20 mA 或 20 ~ 4 mA（小 / 大负载：0/500 Ohms） |
| 精度 | |
| 分辨率 | 无限（取决于控制器D/A与电源波动） |
| 非线性度 | ＜满量程的± 0.02% （小土 60 pm） |
| 重复精度 | < 满量程的 ± 0.001% （小 ± 2.5 pm） |
| 更新时间 | >1.5 kHz |
| 波动 | <满量程的0.01% F.S. |
| 工作条件 | |
| 磁铁速度 | 任意 |
| 工作温度 | - 40 至 +75 °C |
| 湿度，露点 | 湿度 90%，不能结露 |
| 保护 | IP65 （配对接头必须锁紧） |
| 冲击指标 | 100 g （单一冲击） / IEC 标准 68-2-27 |
| 振荡指标 | 15 g / 100 - 2000 Hz / IEC 标准 68-2-6 （耐久性） |
| EMC 测试 | 放射 EN 50081-1，抗扰 EN 50082-2， EN 61000-4-2/3/4/6，等级 3/4，A 类，CE 认证 |
| 结构,材料 | |
| 电子头 | 铝 |
| 传感杆 | 不锈钢 303 |
| 位置磁铁 | 内置集成 |
| 安装 | |
| 安装位置 | 任意方位 |
| 安装类型 | 可移动固定夹片 |
| 电气连接 | |
| 接头选型 | 6 针 DIN 接头或直出电缆 |
| 输入电压 | +24 Vdc （-15 / +20%） |
| 秏电量 | 50 - 140 mA （按量程而定） |
| 波动 | < 1 % 峰值 |
| 电器冲击量 | 500 V （DC 接地到机器接地之间） |
ER 型外壳尺寸与安装说明
重要提示:为防止可能发生对传感器的损害，推拉杆在全退回传感器时，缧母或垫片必须装上以防止推拉杆进入铝外壳内。
固定夹片
传感器接线方式
航空插头连接时，以针脚和相对应的线色定义
防水接头直接出线时，以线色定义
D60公接头针号排列(面向传感器头)
| 针号 | 线色 | 定义 |
| 1 | 灰 | 模拟信号输出 |
| 2 | 粉 | 信号地 |
| 3 | 黄 | 通讯接口 （+） |
| 4 | 绿 | 通讯接口 （-） |
| 5 | 棕 | +24VDC（-15%/+20%） |
| 6 | 白 | 直流电源地 |
