产品简介

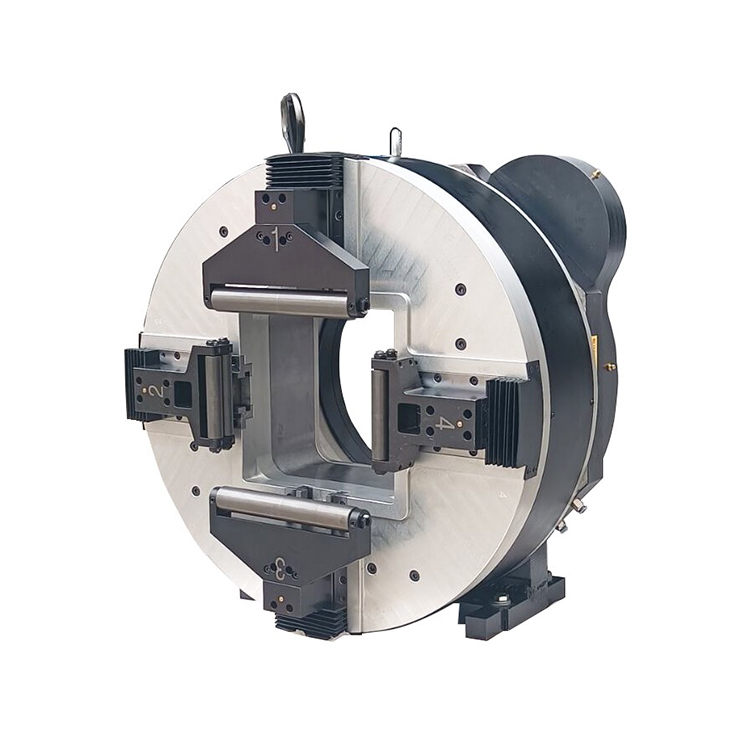

激光切管机在切割加工管件时，需要用卡盘将管件夹持固定住。而全行程卡盘一般为两组卡爪能够分别开合，但在用于夹紧薄管或易碎管件时，其卡爪行程不容易控制，夹松会使管件掉落，夹紧时使加工管件夹扁或夹碎导致被加工管件报废，针对这一问题，就此推出DF系列全行程方孔卡盘——G620DF-245卡盘。

优势：

1.传动效率和同步精度高；

2.卡盘外形尺寸相同的情况下适用的被加工管材尺寸范围更大，能有效用于夹持薄管或易碎管件防止夹扁，突破圆孔的限制，夹持范围更广、更符合市场需求；

3.减速机安装位置任意可调；

4.降低加工制造难度，有利于大批量生产；防尘效果更佳，耐污染能力更强；

5.该产品广泛应用于专用激光切管机等管材加工机床系统。

应用范围

激光专用切管机全行程主卡盘（方孔）适用于激光切管设备，旋转切割圆管、方管、椭圆管、异型管等。

公司研发的激光卡盘广泛适用于军 工行业、航空航天、纺织机械、医疗器械、健身器材、汽摩配件、激光切割、石油化工机械、农业机械、其他民用机械等领域。

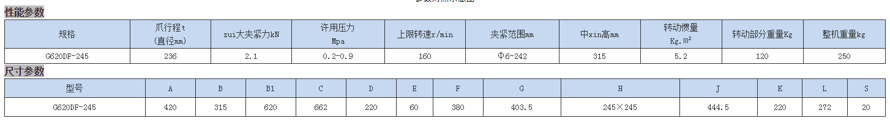

产品规格

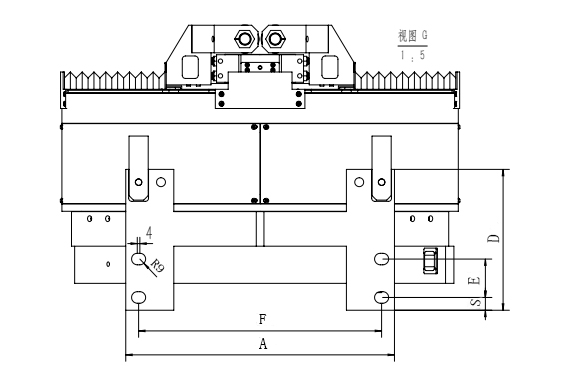

参数对照示意图

使用说明

用途及特点：

全系列激光切割双动力四爪主轴夹座的研制是综合我公司生产的前置气动卡盘和其它有关气动产品的特点，在多次的去劣存优后进行研究设计而成。具有结构简单、安装方便、适用性强、清洁耐用、夹持可靠、精度持久等特点。可为企业提高作业效率、降低制造成本、减轻员工的劳动强度。本产品适用于职业切管机、管板一体机等夹持各管件零件，适宜各类圆管、方管、矩形管、椭圆管的切割加工，卡爪稍加改造便可切割各类形状的管材。

使用要求：

1、日常工作之前，操作者应认真检查卡爪的紧固螺钉是否紧固，气源压力是否正常，请使用清洁、稳定的压缩空气，气压控制在0.4～0.9MPa范围内，需要选用承受压力大于1.6MPa的气管连接到产品上，气管应远离热源和明火，否则将会对使用产生影响，给安全

生产带来隐患。

2、卡盘在使用过程中应对各处滑动面、摩擦面进行加油润滑和保养工作，严格按照各加油点的提示进行加油保养，定期在三联件的油罐内加油，并控制滴油的速度。

3、当卡盘的卡爪或滚轮需要调整时应在滑块上安装螺母座，利用螺栓进行微调，直至符合使用要求，调整完成后进行试装夹，滑块动作应灵活自如后才能进入工作状态。

4、不可随意改造卡盘，不当的改造会损坏卡盘导致无法正常使用。

5、卡盘长时间不用时，不能将工件继续夹持在上面，防止卡盘变形影响精度。

6、每周做2-3次活动部位的清洁工作，每60天做一次卡盘的保养，并检查零件的磨损情况，必要时更换零部件。

7、连接电器控制部分时注意电磁阀线圈电压，接入合适电压的电源。以免损毁电器装置。

注意事项：

1、用户在遵守产品运输、保管、安装、调整、保养和使用规则的条件下，如发现产品因制造质量问题不能正常工作时或在开箱时发现因包装质量不良而发生损坏，附件与装箱单不符，短缺零件等情况，从收货日起一月内，请与我公司质量部联系，发来信息时请注明产品型号、规格、编号和出厂日期。

2、产品应在0℃~40℃的环境内安装和使用。

3、产品的安装使用，要求用户严格按说明书的规定进行，如有疑问或改进意见，请函告我公司质量部。

安全使用要求：

1、卡盘储存地应采取有效的防雨、防潮的措施，并且通风良好。

2、包装不得堆叠，定期检查包装状态。

3、详细阅读安装说明后，再进入安装程序。

4、卡盘运转时禁止按动夹紧、松开按钮，必要时加装防护罩。

5、安装和拆卸卡盘时请关闭电源与气源。

6、卡盘在使用过程中转速不得超过规定的上限转速。

7、非职业人员不得擅自拆卸卡盘主要结构件。

8、气管安装处禁止明火、热源等设施靠近。
