产品介绍

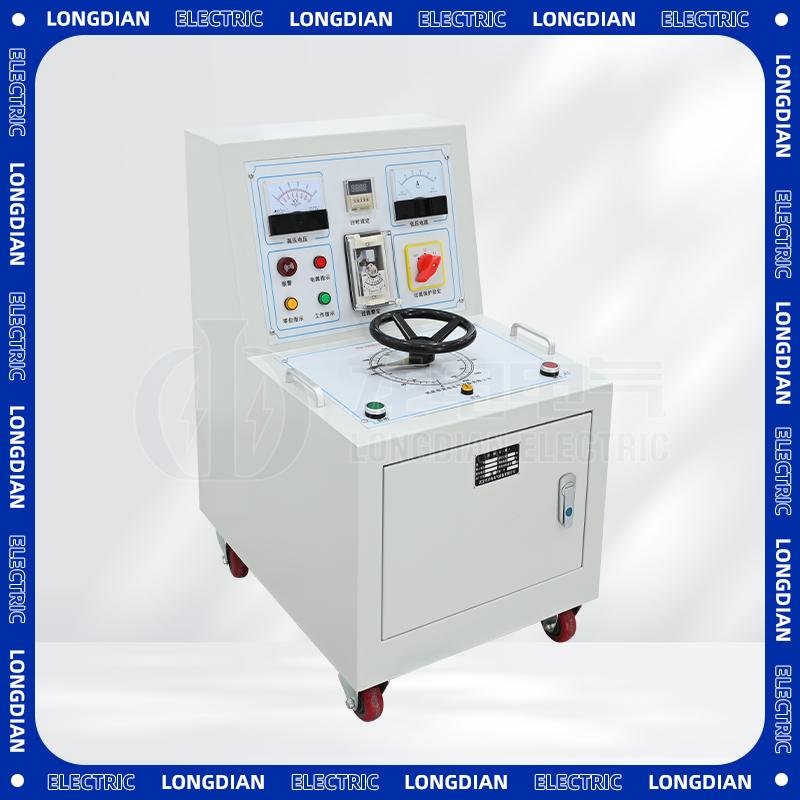

◆ 控制箱部分

YDJ-10kVA100kV工频耐压试验装置操作箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

① 过流保护

② 计时声光报警；

③ 高压电压直读；

④ 耐压试验时间自由设定（数显）

⑤ 移动式结构（台式）

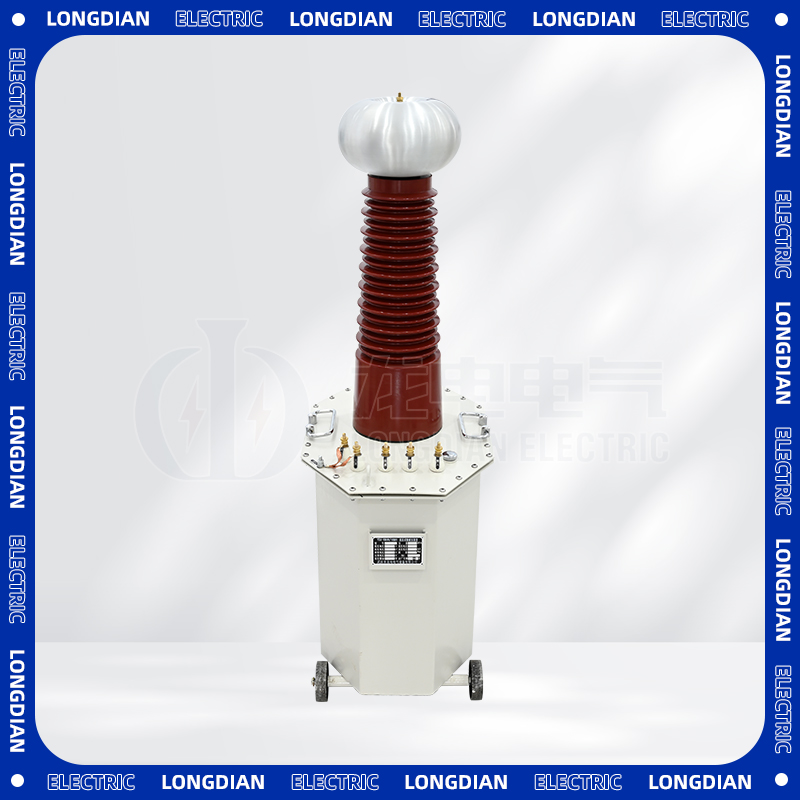

◆ 试验变压器部分

试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

产品特征

◆ 控制箱部分

YDJ-10kVA100kV工频耐压试验装置操作箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。

◆ 试验变压器部分

YDJ-10kVA100kV工频耐压试验装置产品铁芯为单相芯式，采用高品质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由高品质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外。仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
