Plasma+TIG双焊枪工艺

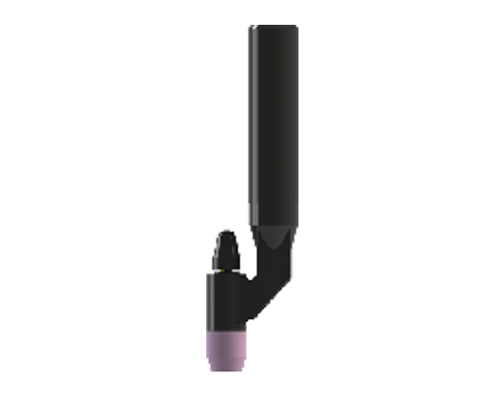

自动TIG焊枪ALL-27

●蕞大焊接电流500A，60%暂载率

●焊枪枪体采用整体水冷

●钨极直径范围3.2/4.0mm,长度为150MM

●预置钨极伸出喷嘴的长度

●钨极更换时间极短

●焊枪电缆采取全封闭绝缘保护

●可选气体拖罩

●TIG电弧摆动

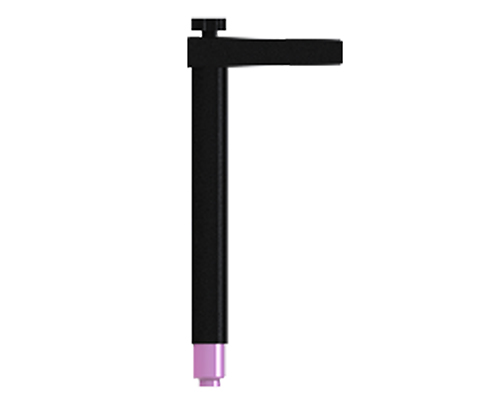

WXP-500等离子焊枪

●焊枪结构紧凑

●500A,暂载率60%

●电极：标准长度150mm,直径4,0mm到4,8mm

更换和调节方便

自动对中

●等离子喷嘴直径(mm)

2.5-3.0-3.5-4.0圆柱形喷嘴

●绝缘和水冷的保护气喷嘴

●焊枪上可以装配气体拖罩以增加保护效果，特别是在不锈钢和钛合金焊接时为改善焊缝质量而配置

●自动焊枪是等离子焊接的关键部件，特别为小孔等离子焊接而设计。

●焊枪的材料以及喷嘴的形状和尺寸是我们多年精心研究的成果；这些是等离子焊接效果和损耗件寿命的保证

自动弧压跟踪器（AVC)

●一块变速板位于Nertamatic电源内机械部件包括以下部分：

一只电动滑块，行程80mm

一只固定焊枪中间连接块，

一只360°旋转固定块，带锁紧装置

一只手动滑块，行程50mm

●技术特点

自动跟踪行程80mm

焊枪前后调节行程50mm

跟踪的电压范围5-50V

电动滑块的速度精度士1%

电压跟踪精度士0.1V

蕞快电动滑块速度250cm/min

驱动单元 闭环反馈的直流同服系统

自动送丝系统

●焊接过程中经常需要添加填充材料

●防止焊缝凹陷和咬边

●提供低碳钢和抗氧化元素

●增强焊缝强度

●表面硬化处理

●一块变速板位于TRANSMIG 550i 电源内机械部件包括以下部分：

一根支撑轴

一只Φ300,15Kg送丝盘的保护罩

一套送丝减速装置

一根3米长的送丝导管

一只焊丝位置调节装置

一只焊枪 支架

●技术特点

驱动方式：四轮送丝

驱动系统：闭环反馈的直流伺服系统

送丝速度：0-10m/min

速度控制精度 ±1%

钢焊丝直径 Φ1.0-1.2mm为标准件

Φ0.8，1.6mm为选择件
