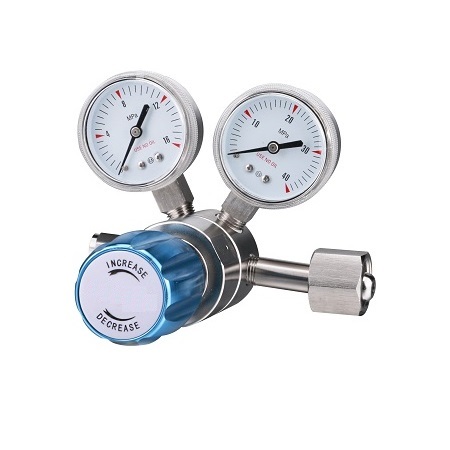

系列不锈钢减压器，单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，适用于纯净气体、标准气体、腐蚀性气体和液体等。可采用面板式安装，适应范围：实验室、石油化工、测试设备等。
手动调节
气室调节
先导调节
高温型
气控调节
电气比例阀
电动调节
特性参数Characteristic parameters
| ➣ *大输入压力：500,3000psig | |
| ➣ 调节压力：0~ 25, 0~50 0~100,0~125，0-250,0-400psig | |
| ➣ 安全测试压力：1.5倍的*大输入压力 | |
| ➣ 适用温度：-40℃至＋100℃（大于100℃咨询技术） | |
| ➣ 泄漏率： 2×10-8 atm cc/sec He | |
| ➣ Cv值： 0.6,1.2 |
产品材质Product material
| ➣ 母体:316L , Brass ,C276, TA2, 蒙乃尔400,不锈钢衬氟 |
| ➣ 上盖：304 |
| ➣ 膜片：316L C276 |
| ➣ 过滤网：316L(10μm) |
| ➣ 阀座：PCTFE,PTFE,PEEK,Vespel |
| ➣ 弹簧： 316L |
| ➣ 阀芯顶杆：316L |
母体孔位图Matrix bitmap
| 订购指南 ORDERING INFOUMATION | ||||||||
| 系列型号 | 母体材质 | 母体孔位 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
| TY12减压器 HTTY12高温减压器 ATY12气控减压器 XTY12先导减压器 LTY12液体减压器 GTY12高纯减压器 ETY12电动减压器 EATY12电气比例减压器 | L | B | D | H | G | 02 | 02 | P |
| L:316L S:304 B:Brass C:C276 T:TA2 | A B D G M | D:3000psig F:500psig | F:0-400psig G:0-250psig I:0-125psig K:0-100psig L:0-50psig L:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig | G:附压力表 （Mpa) p:附压力表 （psig/bar) W:无压力表 | 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 05:1/2NPT(M) 12:3/8卡套接头 13:1/2卡套接头 91:1/4"VCR(F) 92:1/4"VCR(M) 92:1/4"焊接管 其他接头可供选择 | 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 05:1/2NPT(M) 12:3/8卡套接头 13:1/2卡套接头 91:1/4"VCR(F) 92:1/4"VCR(M) 92:1/4"焊接管 其他接头可供选择 | P:面板式安装 R:安全阀 ZR:自泄压 SR:自卸压带回收口 | |
