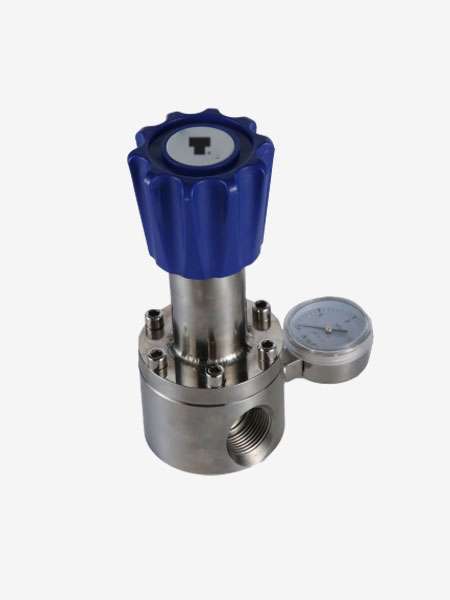

灵敏背压阀,不锈钢背压阀,高灵敏背压阀
灵敏背压阀，不锈钢膜片压力传输，压力控制准确，用于调节上游压力，适用于气体、标准气体、腐蚀性气体和液体，和灵敏控制压力的使用场合，可面板式安装。
手动调节
高温调节
气控调节
电动调节
先导调节
气室调节
电气比例阀
设计特点Design features
● 母体与膜片采用硬密封和软密封形式
● 可采用面板安装式
● 母体螺纹：1/4"-1" NPT（F）
适用范围Scope of application
● 实验室
● 气体分析测试
● 流体控制
● 石油化学工业
● 测试设备
特性参数Characteristic parameters
| ➣ *大压力控制范围：400 Psig |
| ➣ 设计测试压力：150%*大额定压力 |
| ➣ 泄漏率: 无气体泄漏 |
| ➣ 适用温度:-40℃至＋100℃（大于100℃咨询技术） |
| ➣ CV值:0.08，0.12，0.2，0.6，1.2，2 |
产品材质Product material
| ➣ 阀 体：316L,304,C276,TA2,PVDF,PTFE,不锈钢衬氟 |
| ➣ 膜 片: 316L,C276 ,PTFE ,NBR, VITON, EPDM, PEEK |
| ➣ O型圈：NBR,VITON,EPDM,PTFE |
| ➣ 阀 座: PTFE,PCTFE,PEEK,Vespel,316L |
| ➣ 弹 簧: 316L |
| ➣ 阀芯顶杆: 316L |
流量曲线图Flow curve
母体孔位图Matrix bitmap
| 订购指南 ORDERING INFORMATION | |||||||
| 系列型号 | 母体材质 | 母体孔位 | 输入压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
| TY73灵敏背压阀 HTTY73高温背压阀 ATY73气控背压阀 XTY73先导背压阀 LTY73液体背压阀 GTY73高纯背压阀 ETY73电动背压阀 EATY73电气比例背压阀 | L | A | D | G | O2 | O2 | P |
| L:316L S:304 C:C276 T:TA2 P:PVDF F:PTFE CF:衬氟 | A B | D:0-400psig G:0-250psig H:0-150psig K:0-50psig | G:附压力表 （Mpa) P:附压力表 （psig/bar) W:无压力表 | 00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 其他形式接头可供选择 | 00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 其他形式接头可供选择 | P:面板式安装 | |
