1 ■ 概要： 本装置是对电阻焊接的三大规范之一焊接加压力进行检测的手持式数字加压力计。 | ■产品名称：数字式加压力仪 ■产品型号：SP-255系列 ■应用范围：电阻焊机通用
■ 特征 l 实时连续数字化显示电极间的加压力。 l 每秒钟采样64次，并取其平均值，每0.5秒更新显示。 l 可随时保持显示数值。 l 可以存储测定过程中的大加压力值并测定结束后显示。 l 自动归零，不需另外操作。 l 电源使用2只池，使用方便。 l 停止操作5分钟以上自动关闭电源。 l 显示电池更换提示。 | |
■ 规格 | ||
项 目 | 内 容 | |
测定值显示 | 逐次连续数字表示（保持、峰值存储功能） | |
读取数据/精度 | 静加压力/±1%（全量程） | |
大加压力 | 额定加压力的120% | |
电源 | 3号干电池2只 | |
电池寿命 | 8小时以上（碱性电池，连续使用） | |
使用环境 | 0C—40C | |
附属品 | 套盒、使用说明书、出厂检验书 | |

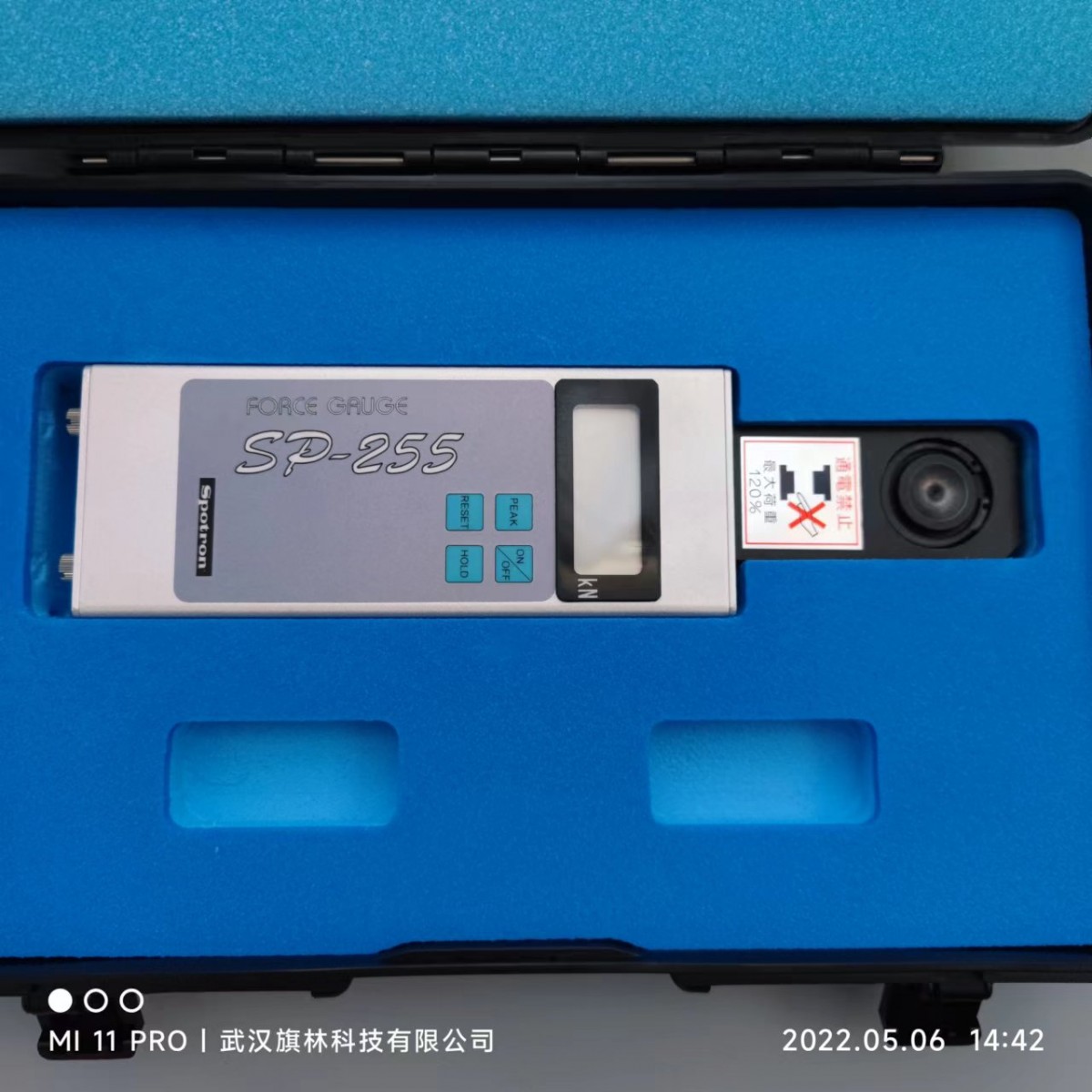

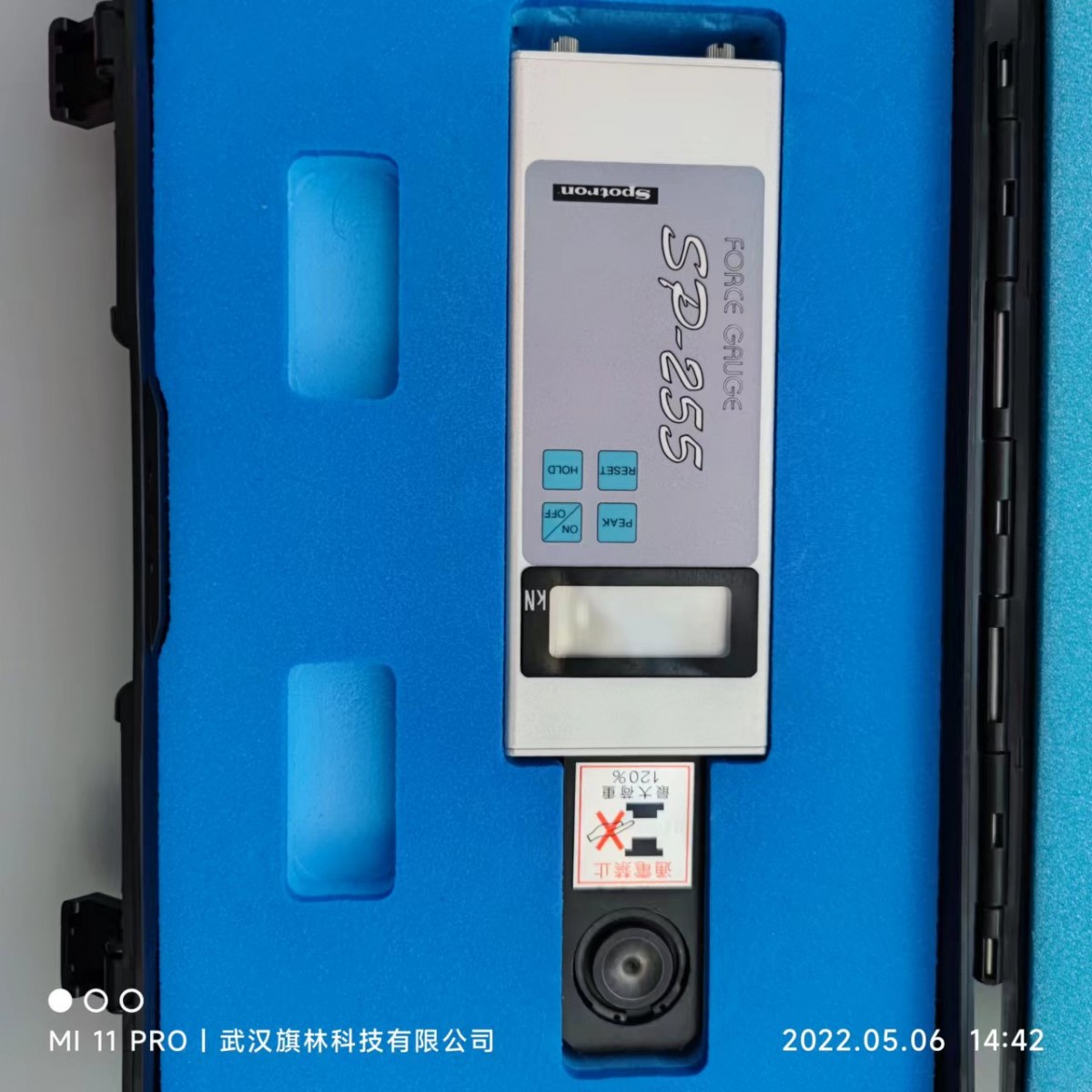

【一体式】显示承压部位一体化的油压构造
型 号 | 测定范围 | 单位 | 传感器尺寸（mm）/重量 |
SP-255-10kN | 0.50kN-10.00kN | 0.01kN(1 kgf) | T20×W38×80 |
SP-255-20kN | 1.0kN-20.00kN | 0.1kN(10 kgf) | T20×W38×80 |
本体：L262×W68×T36/780g(含干电池)；套盒：330×230×65/55g | |||
【FU式】备有绝缘构造的新式油压传感器
型 式 | 测定范围 | 单位 | 寸法（mm）/重量 |
SP-255-FU10kN | 0.50kN-10.00kN | 0.01kN(1 kgf) | T18×W36×36×L470; |
SP-255-FU20kN | 1.0kN-20.00kN | 0.1kN(10 kgf) | T18×W36×36×L470; |
本体：L195×W68×T36/430g(含干电池)；套盒：360×270×80/740g | |||
【F式】备有多种直压式挠臂承载传感器
型 式 | 测定范围 | 单位 | 寸法（mm）/重量 |
SP-255-F200N | 10N-200kN | 1N(0.1 kgf) | T9.5×φ20×36×L198; |
SP-255-F1000N | 50kN-1000kN | 1N(0.1 kgf) | T9.5×φ20×36×L198; |
SP-255-F10kN | 0.50kN-10.00kN | 0.01kN(1 kgf) | T18×φ34×L470; |
SP-255-F30kN | 1.5 kN-30.0kN | 0.1kN(10 kgf) | T21×φ36×36×L472; |
SP-255-F50kN | 2.5kN-50.0kN | 0.1kN(10 kgf) | T22×φ37×36×L473; |
SP-255-F100kN | 5. 0 kN-100. 0kN | 0.1kN(10 kgf) | T30×φ50×L473; |
本体：L195×W68×T36/430g(含干电池)；套盒：360×270×80/740g | |||
■ 选配
l 缝焊用选配SP-255-SA（一体式用）月盘形电极焊接机用（缝焊或滚焊）
l 模拟电量输出 1输出（MAX DC1.0V/DC3.5V）
