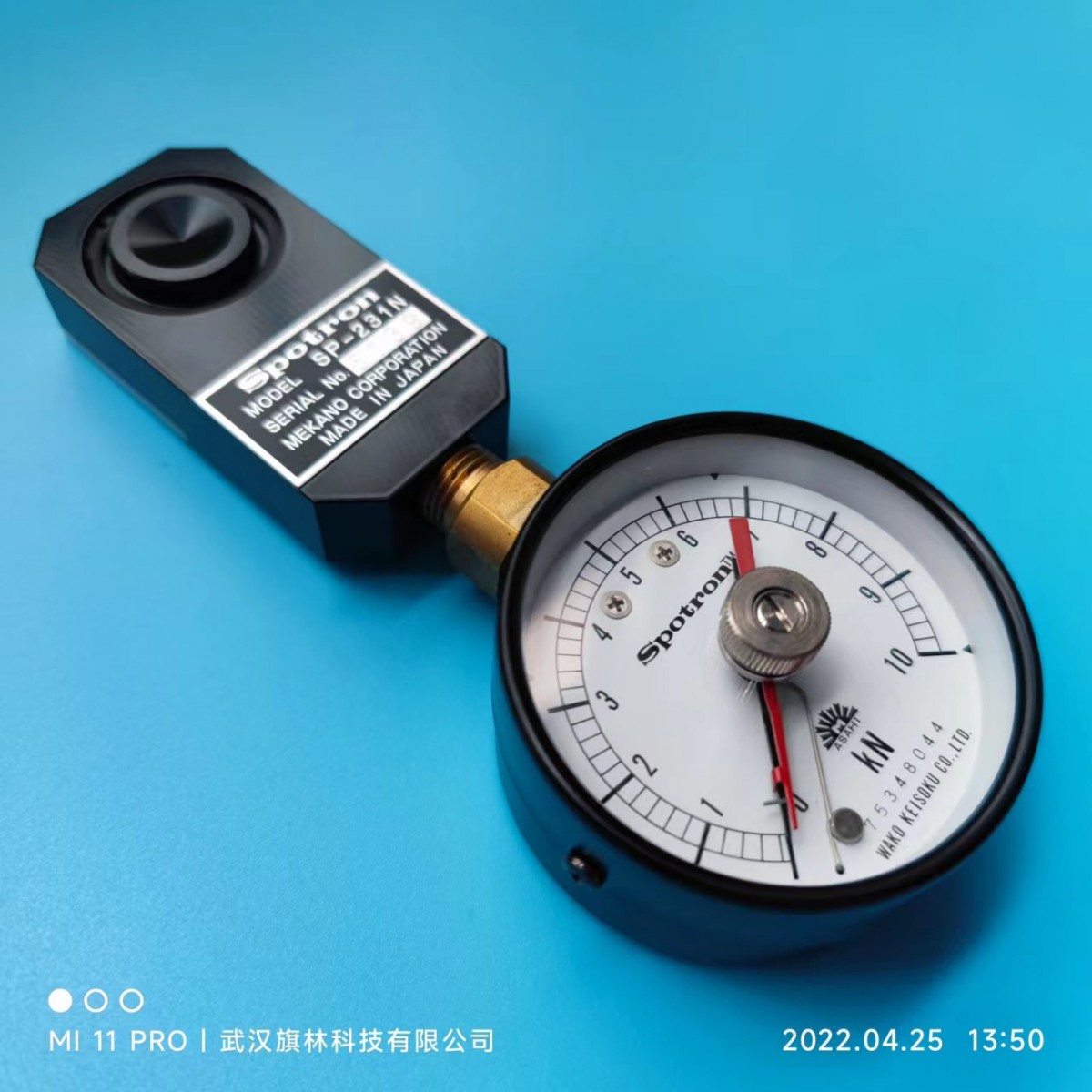

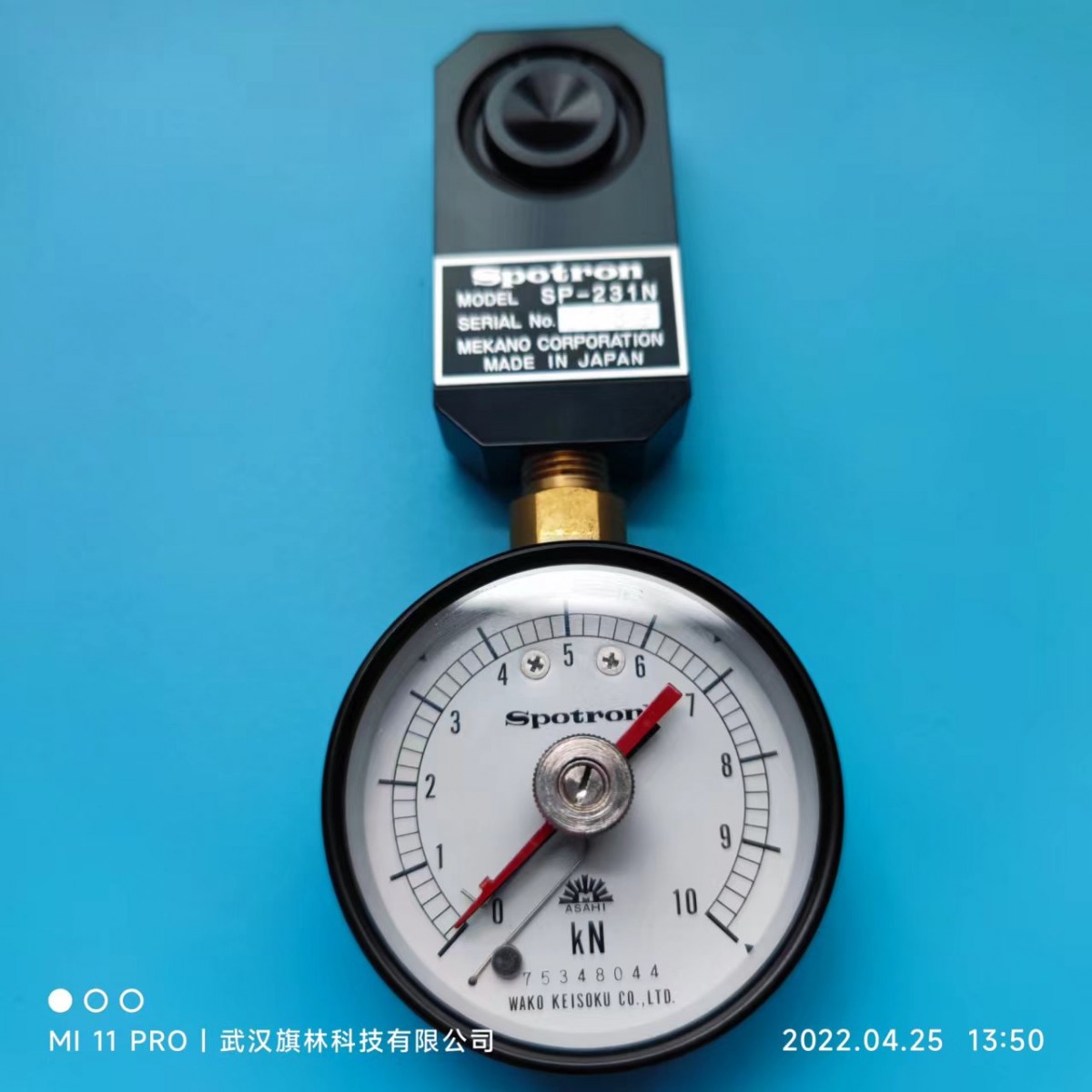

■ 概要： 本装置是对电阻焊接的三大规范之一焊接加压力进行测定分析的模拟型油压式加压力测量仪。小型一体式多功能，现场使用灵活方便。 | ■产品名称：Spotron液压式压力测量仪 ■产品型号：SP-231N系列 ■应用范围：电阻焊机通用
■ 特征 l 根据加压力大小，有多种应对测量模式（7种）。 l 显示单位为牛顿（N/KN）。 l 不需要电源，使用其简单。 l 传感器的受压部分为通电防止构造的绝缘型。 l 停留指针式，可以方便地确认大加压力数值。 l 还备有挠性结构类型的加压计（SP-241N）。 l 配置收取保管方便的手提箱。 | |
■ 规格 | ||
项 目 | 内 容 | |
项 目 | 内 容 | |
方 式 | 密闭油压式系统 | |
精 度 | ± 3% F.S. （全量程） | |
付属品 | 专套盒、使用说明书、出厂检验报告 | |
【一体式】
型 号 | 测定范围 | 计量单位 | 本体尺寸(mm)／重量 | 读盘尺寸 |
SP-233SN | 0.3～3kN (300kgf) | 0.1kN(10kgf) | T10×W38×L153/400g | φ65×H38mm |
SP-236N | 0.4～6kN (600kgf) | 0.2kN(20kgf) | T13×W38×L154/420g | φ65×H38mm |
SP-231N | 0.5～10kN (1000kgf) | 0.2kN(20kgf) | T18×W38×L155/500g | φ65×H38mm |
SP-232N | 1.0～20kN (2000kgf) | 0.2kN(20kgf) | T18×W38×L172/670g | φ78×H52mm |
*SP-233-3T | 1.5～30kN (3000kgf) | 1kN(100kgf) | T25×W38×L172/900g | φ78×H52mm |
*SP-233-4T | 2.0～40kN (4000kgf) | 1kN(200kgf) | T25×W38×L172/900g | φ78×H52mm |
套盒(mm)/重量：215x130x70/400g | ||||
【挠性伸臂式】
型 号 | 测定范围 | 计量单位 | 本体尺寸(mm)／重量 | 读盘尺寸 |
SP-241N | 0.5～10kN (1000kgf) | 0.2kN(20kgf) | T18×W38×L496／560g | φ65×H38mm |
套盒(mm)／重量：530×110×65／700g | ||||
