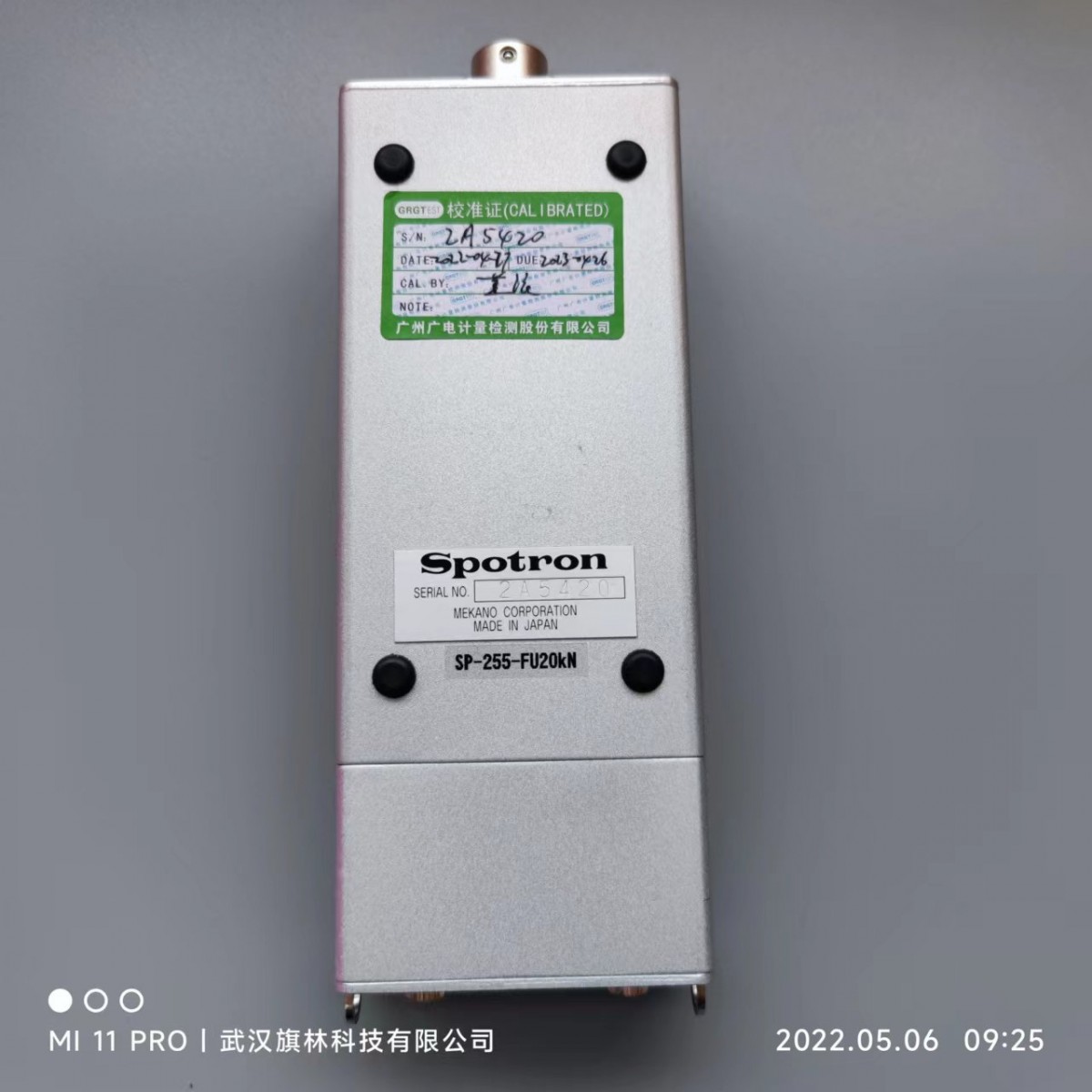

■ 概要： 本机是测定点焊接3大条件之一的电极间的加压力的数字加压力计。 丰富多样的功能，非常紧凑，在现场发挥机动性。 | ■产品名称：数字式加压力仪 ■产品型号：SP-270系列 ■应用范围：电阻焊机通用 ■ 特征 l 显示部容易看的4英寸TFT彩色LCD，语言是日语/英语的选择方式。 l 将电极之间的加压力实时数字显示。 l 电极之间的加压力为图表显示。 l 施加压力测量值设定的上下限的范围，容易判断结果。 l PC和USB连接，通过软件输出每1misc的加压力。 l 电源由电池或USB接口进行电源驱动。 l 可以设定关闭时间。 l 添加压力传感器，对应适合的加压测量。（传感器为选项添加） | |
■ 规格 | ||
项 目 | 内 容 | |
测定值显示 | 逐次连续数字表示（保持、峰值存储功能） | |
读取数据/精度 | 静加压力/±1%（全量程） | |
大加压力 | 额定加压力的120% | |
数据存储 | 指示值300数据、图表8数据 | |
外部输出 | 模拟输出DC±2VF.S . | |
电源 | 3号干电池4只 | |
电池寿命 | 8小时以上（碱性电池，连续使用） | |
使用环境 | 0C—40C | |

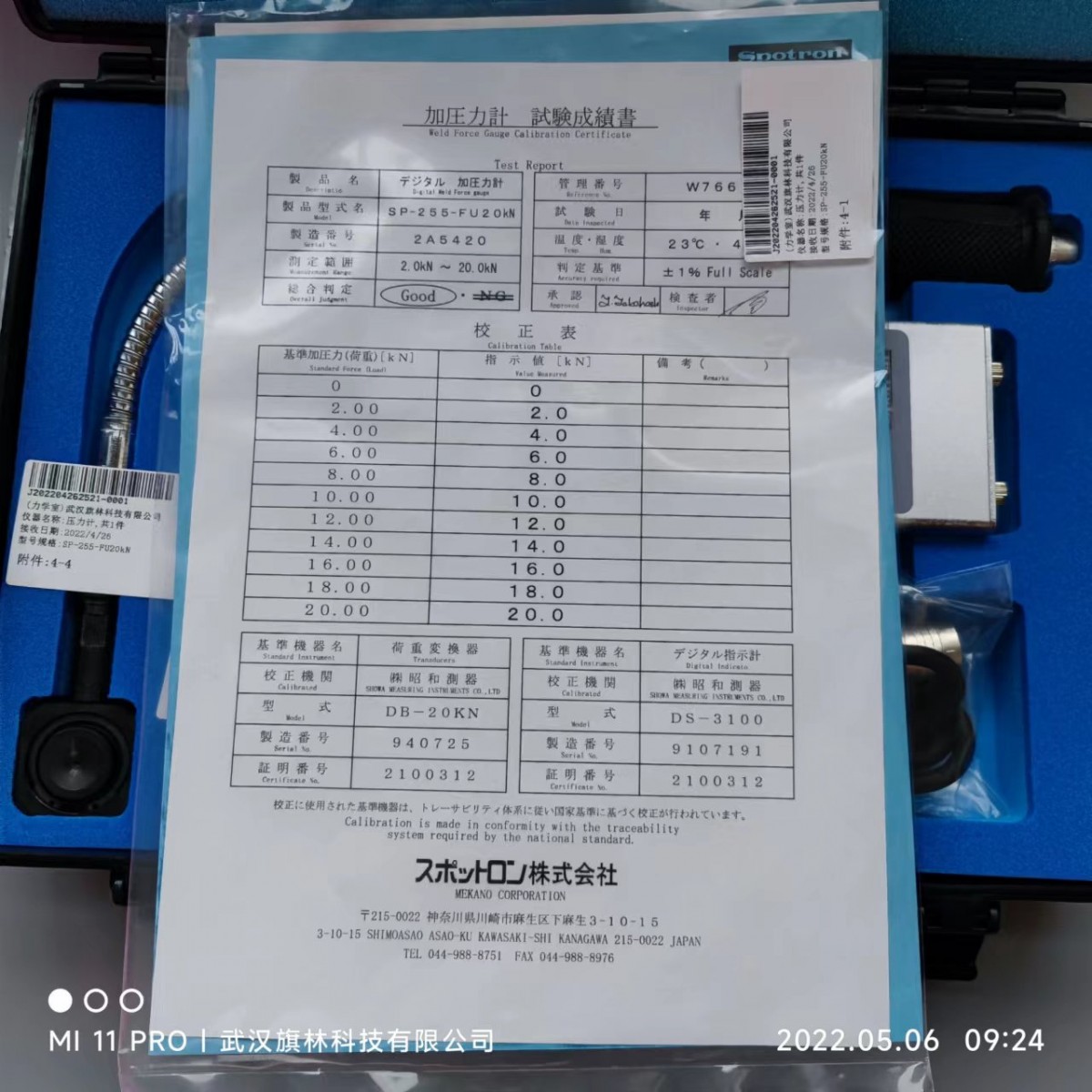

附属品 | 传感器、传感器电缆、USB电缆、碱单3干电池4根收纳盒、使用说明书、实验成绩书 | |
【一体式】显示承压部位一体化的油压构造
型 号 | 测定范围 | 小单位 | 传感器尺寸（mm）/重量 |
SP-270-F200N | 20N～200N | 0.01kN(1 kgf) | T9.5*φ20*L198/1100g |
SP-270-F1000N | 50N-1000N | 0.1kN(10 kgf) | T9.5*φ20*L198/1100g |
SP-270-F10KN | 1.00kN～10.00kN | 0.01kN(1 kgf) | T18*φ34*L470/1800g |
SP-270-F30KN | 3.00kN～30.00kN | 0.1kN(10 kgf) | T21*φ36*L472/1850g |
SP-270-F50KN | 5.00kN～50.00kN | 0.1kN(10 kgf) | T22*φ37*L473/1900g |
本体：W85×H140×D35 (含干电池)；套盒：330×230×65/55g | |||
选项
・传感器电缆3米或10米（F10kN用，F30kN用，F50kN用）
・替换用的加压力传感器（F200N，F1000N，F10kN，F30kN，F50kN）
・软盒
模拟输出电缆（B数字连接器）
