相控阵探头匹配楔块

优势特性

• 可为30°到70°之间的横波或纵波角度声束检测，提供0°、45°、55°和60°的标准钢中折射角度

• 不锈钢的螺钉插孔可使探头和楔块牢固地接合在一起。

• 横向电子扫查取代了手动偏斜运动（使用横向楔块）。

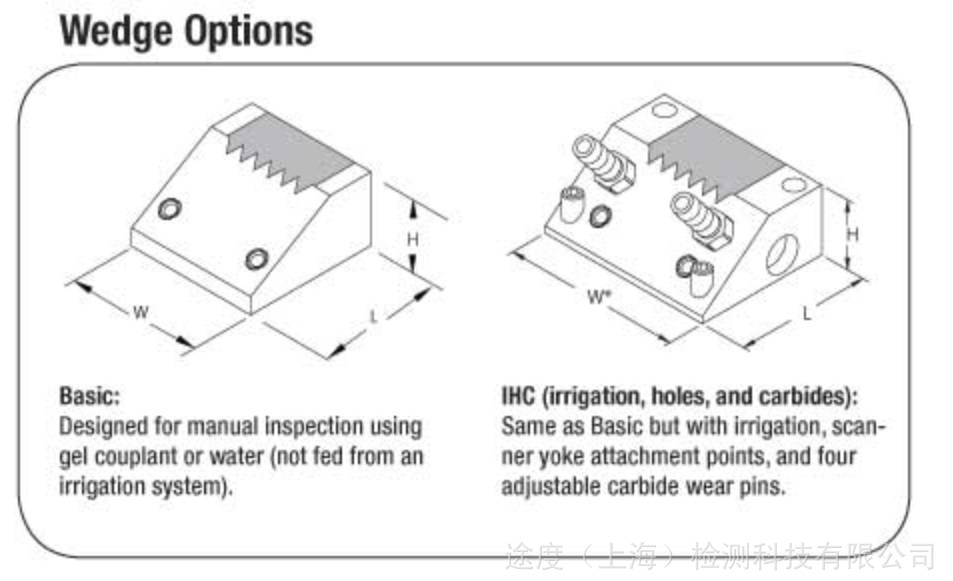

• 可以订购IHC楔块选项，以提高检测的质量。IHC选项包括喷水孔、用于连接奥林巴斯扫查器的楔块架上的安装孔，以及可提高防磨效果的硬质合金条。

• 楔块用于进行手动或自动扫查。

• 可以订购具有特定折射角度的定制楔块；还可以自行定制楔块的形状与轮廓。

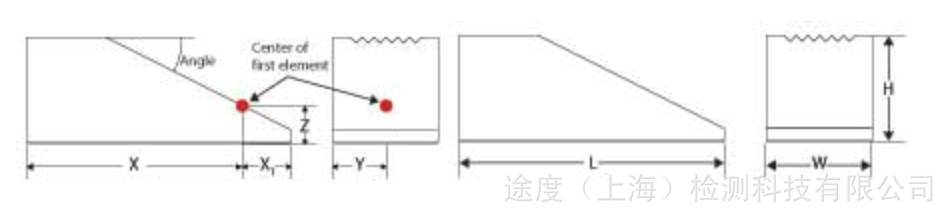

楔块偏移参数

如何找到楔块参数

1. 在OmniScan或TomoView的楔块数据库中找到适当的楔块。选择了楔块型号后，参数会被自动设置。

2. 如果数据库中还没有所需楔块，您可以从www.olympus-ims.com网址中的技术支持页面中下载最新的数据库更新。

3. 根据随楔块提供的楔块技术规格表中的值，手动输入参数值。

4. 请致电您所在地的销售代表。

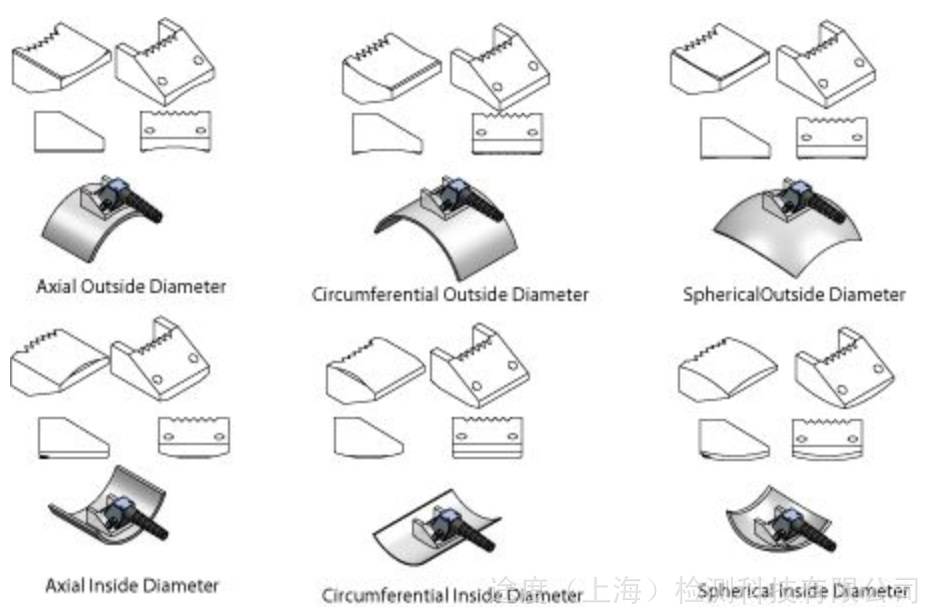

楔块曲率惯例(如需要了解楔块曲率覆盖范围，请联系销售经理)

OmniScan的楔块参数

X 主轴偏移

Y 次轴偏移（当探头处于中间时为0）

Z 高度

TomoView的楔块参数

XT 第一晶片中间位置的主轴偏移（毫米）

Y 第一晶片中间位置的次轴偏移（毫米）（从楔块侧面测量）

Z 第一晶片中间位置的高度（毫米）
