提高检测性能、降低复杂程度，用于表面及近表面检测的涡流阵列检测仪OMNISCAN MX

涡流阵列（ECA）检测技术除了增加了晶片之间的电子转换能力外，实际上与涡流检测（ECT）技术并无区别。涡流阵列检测的操作与校准非常容易。OmniScan MXE 3.0 ECA软件经过重新设计，不仅方便了从传统ECT仪器（如：奥林巴斯的Nortec 500）到ECA仪器的过渡，而且可以更便捷的方式提供ECA性能。

单通道ECT                                                                           同时使用32个通道

Nortec 500的主菜单                                                OmniScan MXE 3.0的主菜单

实时阻抗平面图

ECA校准与传统ECT校准的方式几乎相同。校准过程中继续应用提离、增益和平衡调整原理，因此校准不会比通常情况更复杂、更耗时。

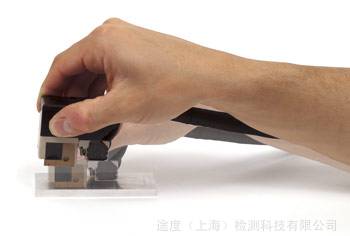

使用ECA探头时，可以实时生成提离信号，这点与使用传统ECT探头一样。

可以使用OmniScan的飞梭旋钮，实时调整相位角度。还可以同样的方式调整增益、垂直增益、平衡点（H/V）位置。

替代传统NDT（无损检测）方法

去除漆层已经过时

涡流阵列具有透过导电材料上的薄涂层进行检测的独特性能。与渗透、磁粉或磁光成像（MOI）等现有检测方式相比，这个性能表现出巨大的优势，因为完全省去了检测前去除漆层或镀层，检测后再重新涂上漆层或镀层的步骤。随着时间的推移，这种检测方式可以为用户节省大量的成本，而且最重要的是检测过程中还不使用化学制剂。

使用渗透法检测工件（红色渗透剂可见）                                                  使用标准ECA探头检测得到的扫描视图，带有与渗透检测相同的红颜料
                                                                                                             图像（专利权受到保护）。灵敏度可调整，以显示更多或更少的缺陷。

主要优势：

• 无需去除漆层。

• 成像和归档。

• 一步检测，高速扫查，结果即时。

• 节省了大量的时间（一般可节省10倍或更多的时间）。

• 大大缩短了周转时间。

• 具有缺陷深度评估能力。

• 灵敏度可调，可进行后处理分析。

• 环保方法（不使用化学制剂）。

各种熟悉的调色板选择，提供更多的可能性

MXE 3.0 ECA软件提供一系列受专利保护的、借助彩色调色板表现数据的图像形式，这种图像沿用了传统NDT方式表现数据的外观，而且便于直观地显示ECA信号。

渗透检测（荧光）                                             磁粉检测（红色粉末）                                              磁粉检测（荧光）

分析、报告和归档

检测完成后，确认或重新检测

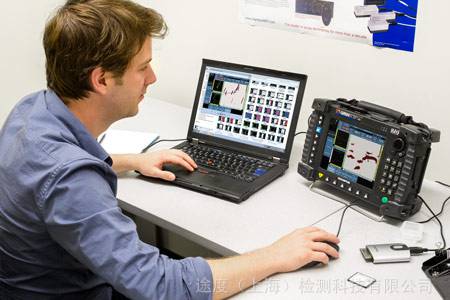

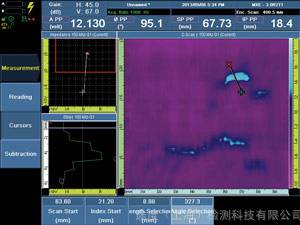

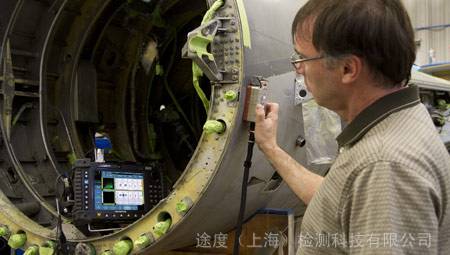

即使在现场检测完成之后，OmniScan MX ECA仍然可以继续发挥其数据存储、分析和制作报告的价值。使用OmniScan MX ECA，用户可以查看单个缺陷指示，并根据需要进行修正。MXE 3.0 ECA软件采用了全新设计、直观的数据光标，可以直接从仪器进行操作（在检测现场），也可以通过USB端口连接鼠标进行操作（在办公室）。

MXE 3.0软件的选择光标非常                                                       可以轻松地对记录的数据进行修正。

直观，可以快速选择任何缺陷指示。                                      上面的示例表明对增益（对比度）进行的调整。

MX报告即刻报告，轻松归档

OmniScan MX内置有一键式报告制作功能。高级用户还可以配置和自行定义报告。不过，厂家默认的报告格式已经包含了屏幕截图和精心选择、预先导入的数据栏区，目的是避免用户自行定制报告的麻烦。

检测数据文件的归档也非常容易；无论在采集还是分析过程中，只需按一下键，即可将数据存储在仪器的存储卡中。

借助鼠标输入，用户可以快速有效地进行数据分析。借助CompactFlash卡的读卡器，用户可以将文件归档到PC机中。

编码扫查，使得数据判读更方便

优化后的校准过程只有3个步骤

OmniScan MX ECA不仅可在常规ECT阻抗平面视图中显示ECA信号，还可提供多种其他视图和布局，用户可以从中感受到编码ECA技术真正强大的性能。这些显示可作为校准流程的一部分，可使涡流检测过程清晰可见，甚至可基于用户定义的合格标准做出通过或不通过的判断。

得益于其直观的界面设计，OmniScan MX ECA可以快速方便的配置和操作。配置过程只有简单的3个步骤。

1.使用实时阻抗平面图，实时调整常用的ECT控制。   2.激活编码器和C扫描视图。                      3.微调设置，并为检测做好准备。

持续编码器模式

时基检测的优势表现在无需对仪器进行过多的干预，就可以提供几乎无限的扫查性能，而编码扫查（C扫描图像）的优点在于可以生成表明缺陷的位置、形状和维度的颇具价值的彩色编码图像和信息。

MXE 3.0 ECA软件推出了一种新的持续编码器模式，可生成编码器经过校正的图像，同时还保留了时基检测的用户友好性。使用这种模式，可以获得很高的检测效率，而且用户可以自由决定是否记录缺陷指示。

强大的彩色成像功能

使用彩色编码C扫描评估缺陷的深度

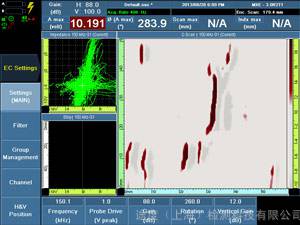

在大多数表面或近表面的应用中，使用涡流阵列技术与使用常规涡流技术一样，缺陷的严重程度与返回的涡流信号波幅密切相关。使用基于波幅的彩色编码，并将每个通道的返回信号绘制成带有编码位置信息的图像，就会使得到的C扫描显示非常清晰直观。这些扫描图像可保存到可插拔CF卡中，也可在OmniScan MX仪器中被制作成报告。

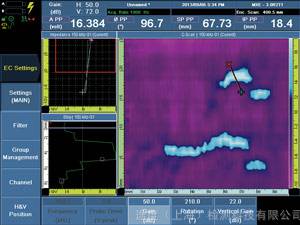

校准涡流阵列（ECA）的灵敏度和对                  校准后的ECA扫描图像使用不同的                  图中显示实际飞机蒙皮的腐蚀缺陷

比度时，必须要使用带有深度已知的                  颜色表现每个缺陷深度的范围。                    指示。不同颜色表明缺陷的不同深度。

缺陷的参考标准试块。

基于阈限值为缺陷做出合格或次品的判定

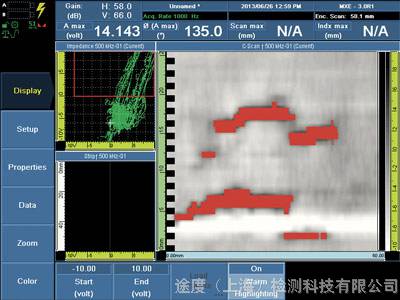

使用OmniScan MX ECA时，用户可以基于C扫描彩色视图，对缺陷指示做出合格或次品的判定。MXE 3.0 ECA软件包含多种已经厂家测试的彩色调色板，可以优化ECA应用中的信号显示。

此外，C扫描报警功能简化了判废信号的闸门设置情况，因为在阻抗平面图信号进入报警区域时，它可使C扫描颜色即刻得到改变。

MXE 3.0 ECA软件预先装载了多种适用于不同应用的彩色调色板                    每当信号处于判废区域时，报警功能就会使C扫描改变颜色。

（专利权受到保护）。
