应用于相控阵检测的数据采集和分析软件TOMNVIEW

强大的设计和数据采集软件--灵活的相控阵配置

TomoView高级计算器是TomoView软件包中的一个必不可少的强大组件。这个计算器可利用预先编程的楔块、探头及材料数据库，为1-D线性阵列、1-D环形阵列及2-D矩形阵列探头，轻松、精确地编制角度声束和聚焦点。

高级计算器可用于为平面和圆形几何体编制扇形、线性和深度扫查聚焦法则，可支持动态深度聚焦（DDF），还可用于生成与OmniScan兼容的聚焦法则文件（.law）。

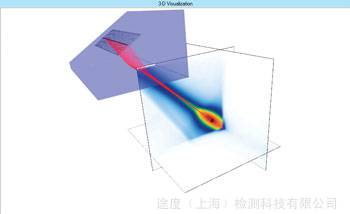

此外，所获得声束和角度声束的图像显示为您提供了一个重要的验证工具。“声场模拟模块”是一个可选项，可提供2-D或3-D视图中空间散射场的模拟。

TomoScan FOCUS LT释放了TomoView的潜能

与奥林巴斯的FOCUS LT配套使用，TomoView软件会变得更强大。软件性能如下：

• 使用FOCUS LT 64:128和64:64模块，每个聚焦法则可以最多包含64个晶片，可为2-D矩阵探头和2-D双晶矩阵探头提供更好的缺陷定义性能、材料穿透力和灵活适用性。


• 高级R-O配置，具有使用不同晶片配置发射脉冲和接收信号的能力。

• 高PRF（脉冲重复频率），适用于需要快速检测的应用。

• DDF（动态深度聚焦），可大幅提高分辨率，同时保持优化的检测速度。

• 最多可使用5个闸门（一个同步闸门，4个检测闸门）。

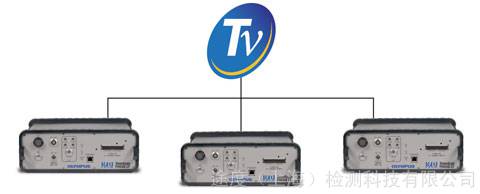

• 使用TomoView可最多并行管理3个FOCUS LT设备，因此可最多提高3倍的采集速度。

高级显示配置工具--可全面配置的视图和读数

TomoView在构建布局时具有很大的灵活性，可对视图显示和读数进行全面配置。每组视图都保持自己的内容配置，可被方便地转移到其他视图中，然后再保存到可通过TomoView管理器随时访问的布局组中。

自行创建读数

除了提供各种读数，所有读数还可轻松导出到Microsoft Excel中，使用自定义计算方法进行处理，然后再重新导入到TomoView中。这种方法可使您创建自定义读数，并将这些读数直接导入到TomoView界面中。

方便快速的设置修改及多组布局管理

TomoView管理器可以说是最有用的一个TomoView组件，因为它可以使您快速方便地访问常用的指令。

它不仅可以快速添加、删除或修改组，还可在不同组和不同闸门之间轻松切换。它所提供的界面还可以方便地改变总体增益、A扫描及闸门参数。

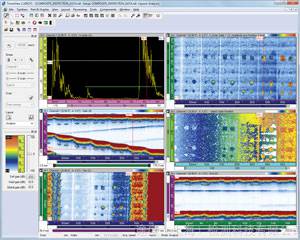

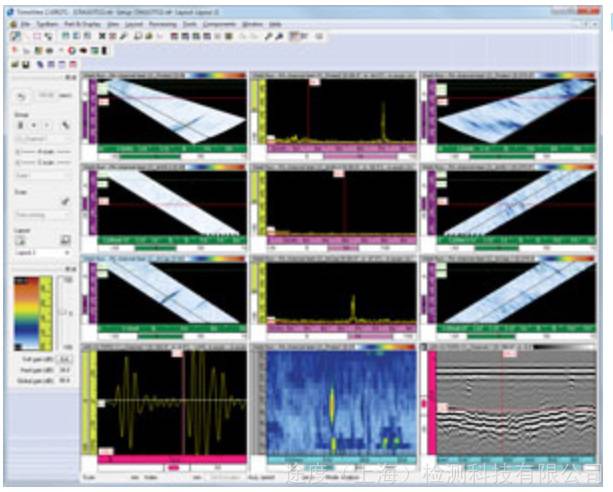

可以灵活、全面配置的布局是TomoView的基本组成部分。 这些布局可使您看到以不同形式表现的数据，以便更好地满足您的应用需求。

TomoView的标准配置包含多组有用的预先定义的布局。TomoView还可使您进一步创建自定义布局，您可以在检测和分析过程中方便地修改、保存和加载这些布局，以便快速进行检索。单个视图还可以通过上下文菜单自行定制，进一步增强了多组布局管理的灵活性。

灵活的设置优化工具--触发序列器工具

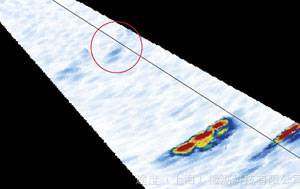

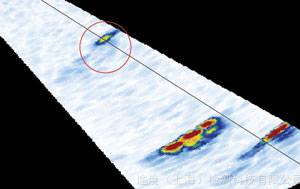

高PRF引起的幻影波                                                                                隔行扫描可消除幻影波

在某些需要提高聚焦配置以获得很高检测速度的应用中，TomoView触发序列器模块可以改变聚焦法则的触发顺序。这种做法有助于减少在这些条件下容易出现的幻影波。

动态深度聚焦（DDF）

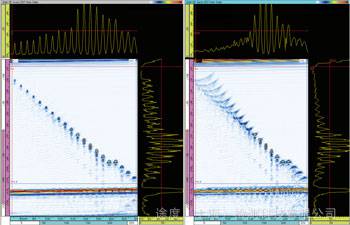

下图为动态深度聚焦（DDF），右图为标准聚焦。

动态深度聚焦（DDF）技术可在接收信号时动态改变声束的形成情况，以获得更高的分辨率，从而可在保持优化检测速度的同时，提高缺陷显示的分辨率。

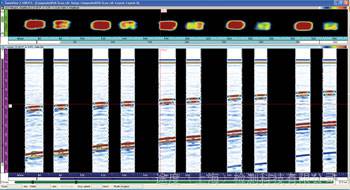

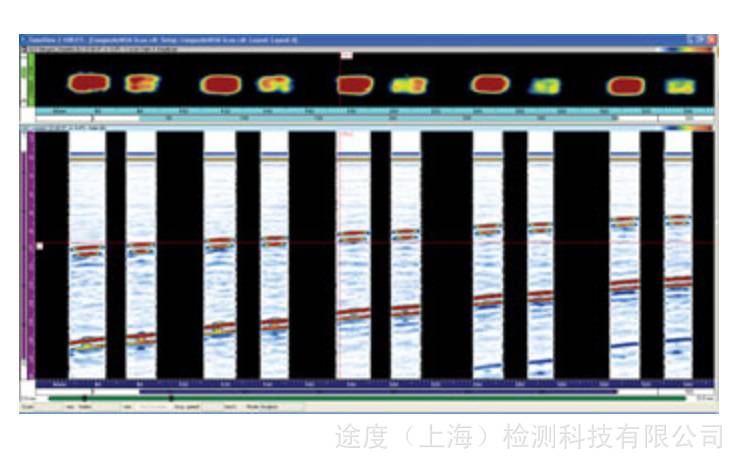

条件A扫描

启动了条件A扫描，就仅在报警触发时，才会记录A扫描。这样，就只有信息重要的区域会包含A扫描，从而可在一次检测中扫查更大的区域。
