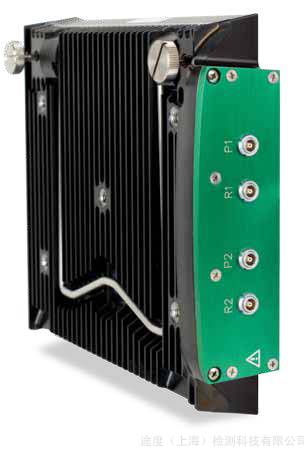

UT2 TOFD模块和MXU软件

奥林巴斯的OmniScan MX2 UT2模块代表了性能强大且经济实用的TOFD检测解决方案。其多项得到改进的硬件和软件特性，使用户得以采用TOFD技术更迅速、更方便地完成焊缝检测。其优质信噪比可使TOFD检测具有上佳的数据质量。

改进的特性

• TOFD向导


• PCS（探头中心距离）校准

• 清晰的B扫描

• 多TOFD布局

• 直通波矫直

• TOFD组有更高的PRF

• 更高的电压（高达340 V），省去了对前置放大器的使用

这些改进的特性可以更迅速、更简便地完成设置，改进采集显示效果，更准确地定量缺陷，从而提高了整体生产力。

多TOFD布局

多TOFD布局可以一次显示一个以上的组。这样通过各组之间的视觉关联，可以很容易对缺陷指示进行定位和定量。

直通波矫直

直通波矫直工具提供了更连贯的显示视图，使用户更容易对视图中的数据做出判读。直通波矫直功能还可以更精确地评估缺陷的深度和大小。


                     原始TOFD数据                                                 直通波矫直后的TOFD数据

上面提到的软件改进特性也被纳入到OmniPC软件中，从而可使用户在PC机上分析数据，与此同时，还可以重新铺设OmniScan仪器，进行另一次数据采集操作。

专用的扫查器和配件

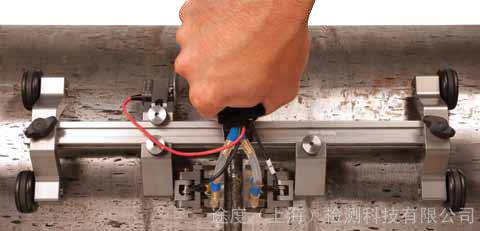

HST-Lite TOFD扫查器

新款HST-Lite扫查器是完成注重信号质量且性价比很高的单通道TOFD检测的上佳选择。这款扫查器使用磁轮和装有弹簧的探头托架，为进行高质量的单行检测提供了必要的稳定性。扫查器可以使用单手操作，还可吸附在铁磁性表面上，甚至在倒置状态下也能进行扫查。

不锈钢TOFD楔块

作为套装购买的HST-Lite扫查器的标准配置包含新型不锈钢TOFD楔块。这些楔块被认为是脱胎于普通的Rexolite楔块的重要升级换代产品，是适用于大多数应用的更好选择。这些楔块具有多项优势特性：

• 更好的防磨性能，无需调整硬质合金条的防磨钉

• 更好的耦合效果，因为使用硬质合金条防磨钉可以从表面提起楔块

• 较短的接触距离（3毫米），可以更好地覆盖焊缝的顶部

• 更坚固耐用，使用寿命更长

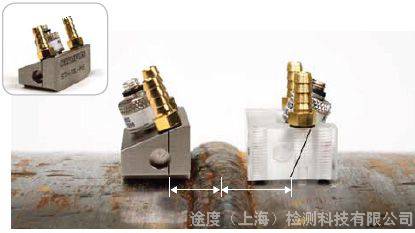

新型不锈钢楔块（左侧）具有更短的接触距离（3毫米），可以更好地覆盖焊缝区域。

这些楔块与奥林巴斯的高性能TOFD系列探头相兼容。

 对小直径管道进行TOFD检测

为了与开发成熟的COBRA扫查器配套使用而专门设计的另一类TOFD系列楔块可用于在窄小的空间进行检测。这些楔块可与晶片直径为3毫米的ST1探头配套使用，对直径为1英寸到4.5英寸的管道进行检测。这些楔块有多种不同的纵波折射角度，用户可以订购用于检测特定直径管道的楔块，也可以订购包含用于检测各种直径管道的楔块套装。

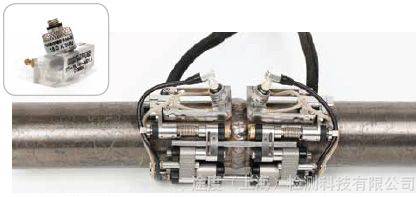

COBRA小直径管道扫查器可以使用适当的楔块、线缆和探头进行TOFD检测。
