此设备是单线立式结构金刚石线切割机床，加工时先在石墨加工区钻出穿丝孔，将直径为3.5mm金刚线穿过工艺孔，将机床调整至加工位置，将上面的金刚线安装到机床的动力区并启动张紧机构使金刚线张力达到加工要求。金刚石线系统含动力轮、辅助导线轮、定位轮和气动控制紧丝轮。根据设定的张力值，经张力系统自动跟踪调整，保证较恒定的张力。金刚线运行线速度35m/S(max)。

   电气控制系统采用金刚线切割专用控制软件，计算机输出信号控制伺服驱动器及相应伺服电机。该运动控制器，具有控制精度高、响应速度快、性能稳定可靠；运动控制软件由我公司研发设计，具有停电记忆、断丝停机等用户关心的功能。

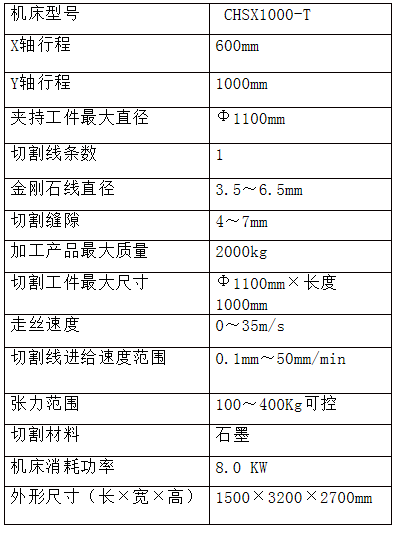

表1 机床设备的型号规格及主要技术参数
