一、主要结构、性能特点：

 1．机床的主要组成部分。

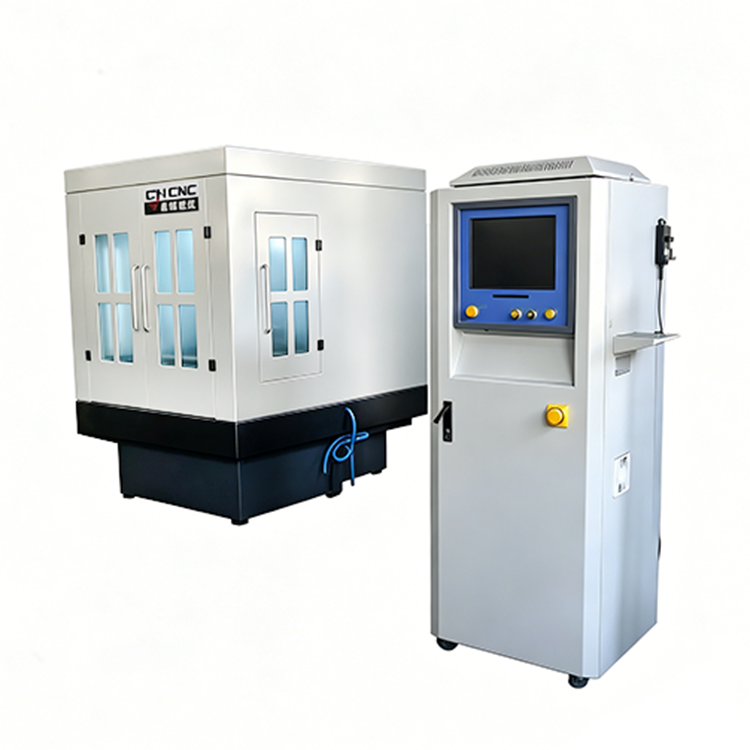

本机床主要由工作台部分、倾斜回转台部分、弓架部分、电气控制系统部分、自动定时定量润滑部分、加工区冷却循环部分、封闭式防护罩部分组成。

2．结构布局与特点。

整机采用倾斜/回转台部分安放在工作台上，该整体部分经高精度台湾HIWIN直线导轨连接至床身，并由交流伺服电机按控制指令带动精密滚珠丝杠在床身上作Y向前后移动。功架安装在立柱上构成一部件，该部件整体经直线滚动导轨在滚珠丝杠带动下做横向即X向运动。弓架带动金刚石线在立柱上作往复运动进行切割；工件装在数控回转、倾斜台上按设定倾斜角度进行360°旋转加工。功架运动部件、X、Y轴均装配台湾产HIWIN直线滚动导轨。在整体床身全部装有钣金护罩，护罩四周均有门。冲洗的切削液在护罩内部回流至床身下部过滤箱进行循环使用。

3．大件

主要大件如立柱、床身、工作台等均采用箱型或近似箱型结构，大规格结构尺寸，并布置有足够加强筋板，如立柱中间布置有对连整体筋板。采用高强度铸铁和树脂砂工艺铸造，具有完整的二次时效工艺以消除残余应力，保证整机具有足够的强度、刚性和高稳定性。床身、立柱、工作台等大件用机加工修整外表面，确保表面平整，整机外型美观。

4．　三向导轨

Ｘ、Y、Z三轴均采用台湾产HIWIN高精度滚动直线导轨。运行精度高，承载能力强，摩擦系数小，运动灵敏度高，性能优越，且机床的精度稳定性好，使用寿命长。

5．　进给机构

　（１）Ｘ、Y向进给机构采用精密滚珠丝杆传动，日本安川交流伺服电机带动丝杆传动，进给驱动特性好，机构简单，维护方便。倾斜台、回转台为一体结构，两向均装有交流伺服电机。

6. 润滑系统

本机床采用自动润滑油泵定时定量加油润滑。导轨、滚珠丝杆等所有运动的零部件有完善的集中润滑系统，可实现定时、定量全自动润滑。主轴轴承采用高质量润滑脂润滑。

　7．　安全防护

（１）Ｘ、Ｙ向导轨采用伸缩防护罩防护，Ｚ向导轨也配置有防护装置，确保导轨和丝杆工作的可靠性和寿命。

（２）主电机、进给电机均设有超载、过热电气保护功能。各向进给机构设有限位和限挡块控制装置，机床工作安全可靠。

（３）移动管线采用金属套管或非金属链条装置做安全防护。
