全自动纠偏装置是安装于带式输送机上、通过检测皮带跑偏量并自动调整托辊角度来纠正跑偏的成套设备，与普

通纠偏装置相比，它将检测与执行集成于一体，构成自动检测、自动纠偏的闭环控制。江苏哈威重工机械设备有

限公司生产的全自动纠偏装置适用于煤矿、电厂、港口、冶金、建材等行业长距离输送线。

一、产品定位

本产品用于治理带式输送机运行中的皮带跑偏，防止皮带因跑偏产生撒料、边缘撕裂与机架磨损。装置成对布置

于输送机受料段与直线段，随皮带运行实时检测跑偏方向与幅度，自动转动托辊组角度，使皮带回归中心位置，

无需人工巡检调整。

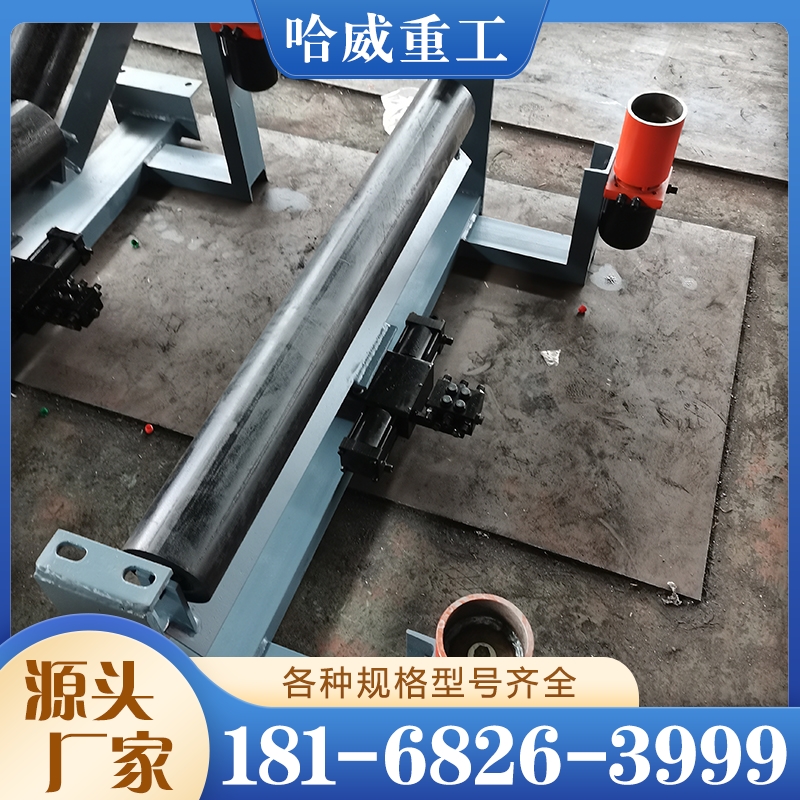

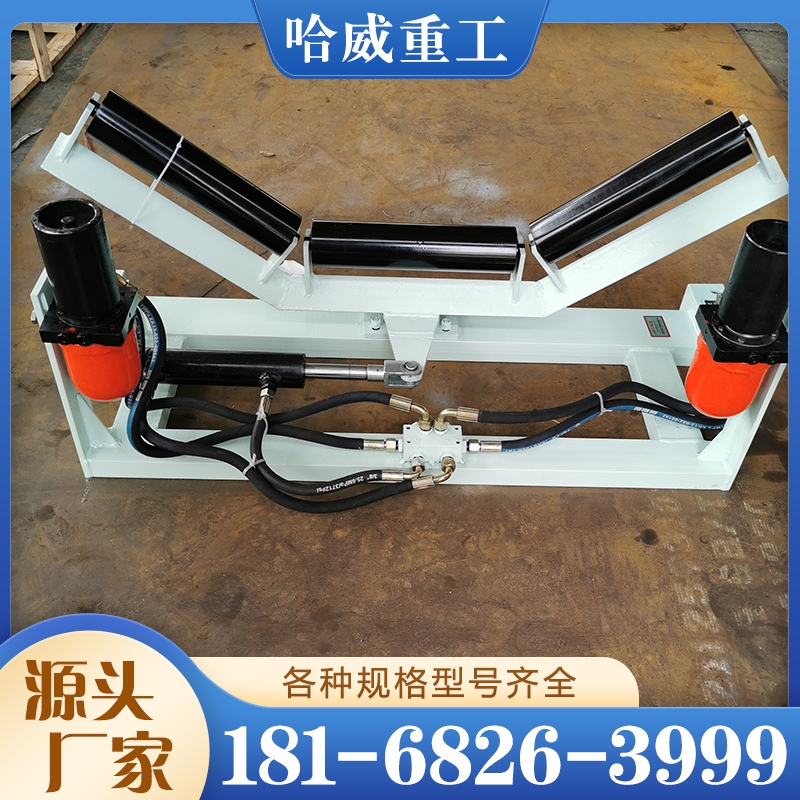

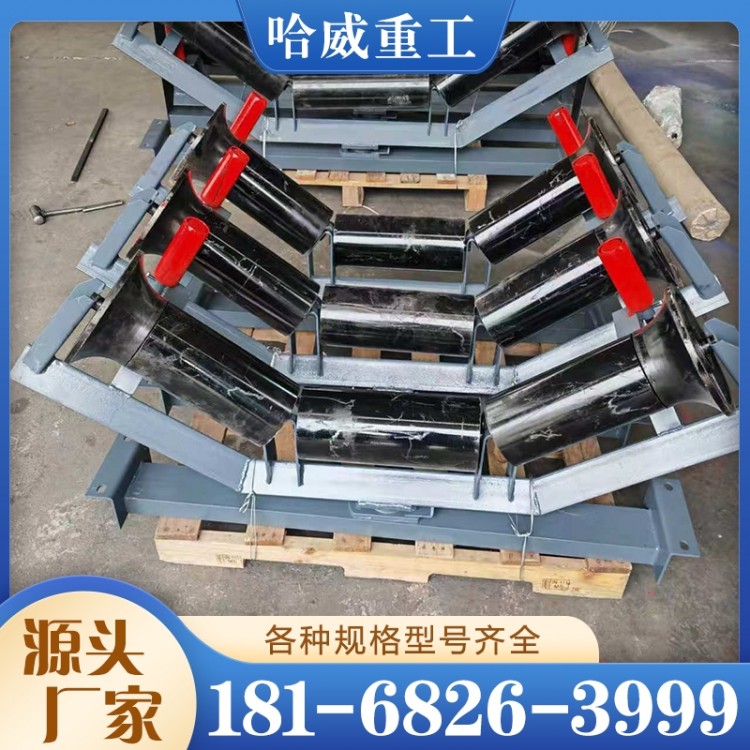

二、结构组成

整机由检测机构（立辊或摆动托辊感应臂）、回转托辊组、执行机构（电动推杆或电液推杆）、角度回位机构及机

架组成。检测立辊感知皮带边缘位置，发生偏移时带动感应臂动作，触发执行机构转动托辊组；皮带回正后感应

臂复位，托辊组随之回中。

三、核心参数

适用带宽按输送机标准系列配置，常见覆盖500mm至2000mm；托辊组回转角度满足纠偏范围要求，常见在数度

至十余度区间；执行机构推力按皮带张力与托辊转动阻力选配；电源电压多为交流380V或220V；防护等级粉尘环

境通常选IP54及以上。实际配置按输送机带宽、带速与工况确定。

四、工作特点

1. 闭环自动：检测-执行-回位自动完成，不依赖人工；

2. 响应及时：皮带一旦跑偏即介入调整；

3. 双向纠偏：左右跑偏均可纠正；

4. 不影响正常运行：皮带居中时托辊组保持原角度；

5.  安装适配：可直接替换现有槽形托辊架，改造方便。


五、适用范围与配套

适用于各类固定式带式输送机，尤其适合长距离、大运量、人工巡检困难的输送系统。江苏哈威重工机械设备有限

公司可按输送机带宽、槽角与带速配套全自动纠偏装置，欢迎来电沟通输送线工况细节。
