绞吸式挖泥船工作原理说明

绞吸式挖泥船工作原理介绍：

绞吸式挖泥船是一种集挖掘、输送、排出于一体，能够连续快速作业的工程船舶。它是目前全球应用最广泛、数量最多的挖泥船类型之一，被誉为“疏浚行业的旗舰”。

其核心工作原理是通过船头的旋转绞刀破碎水底泥沙层，然后利用船内强大的泥泵产生真空吸力，将破碎后的混合物通过输泥管线远距离输送至确定抛泥区。

1、主要组成部分：

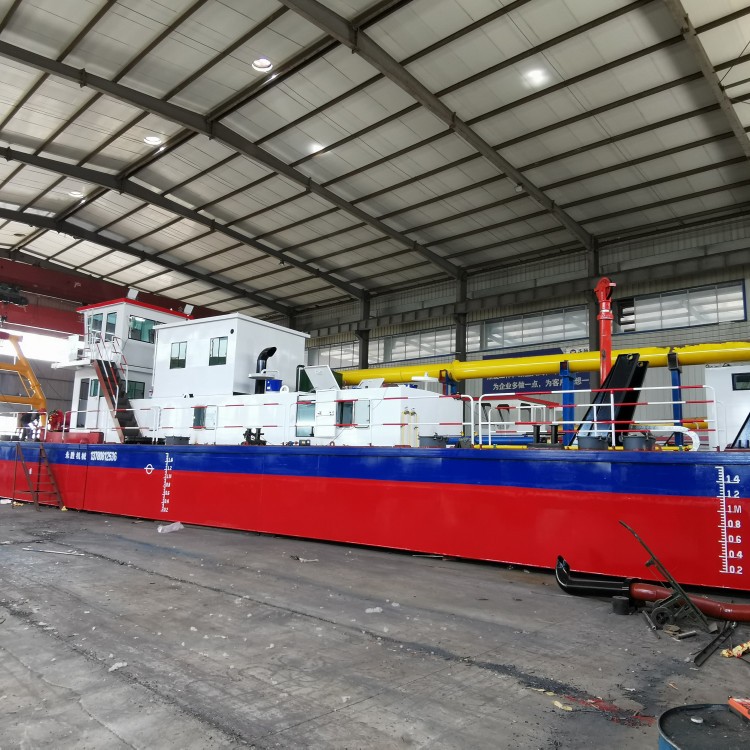

①船体系统：提供浮力，支撑所有设备和结构。

②定位与推进系统：最常见的定位推进方式为：船艉安装主钢桩，插入河床作为船舶旋转支点；船艉两侧安装辅助钢桩，与主钢桩交替插入水底，配合船艏横移锚缆实现船舶的步进式移动。

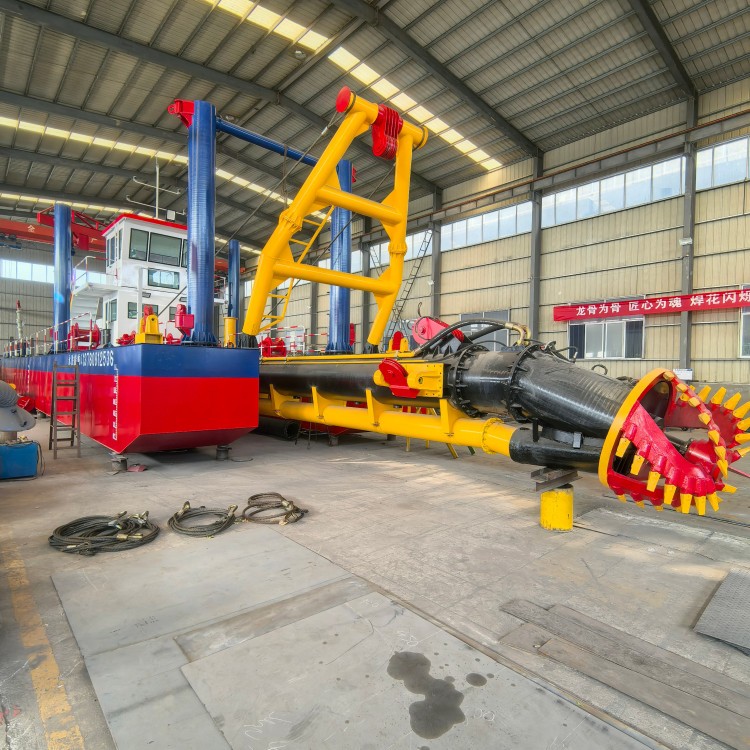

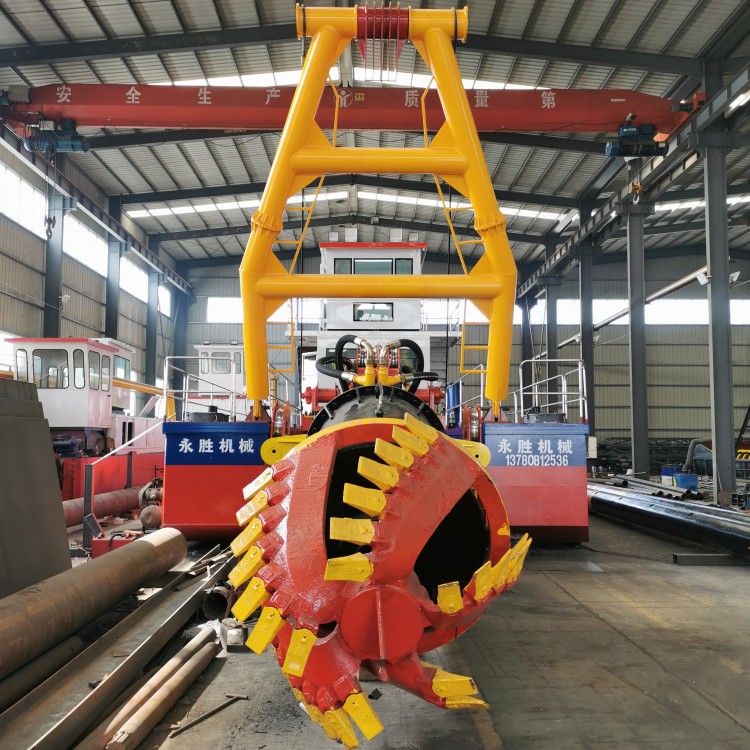

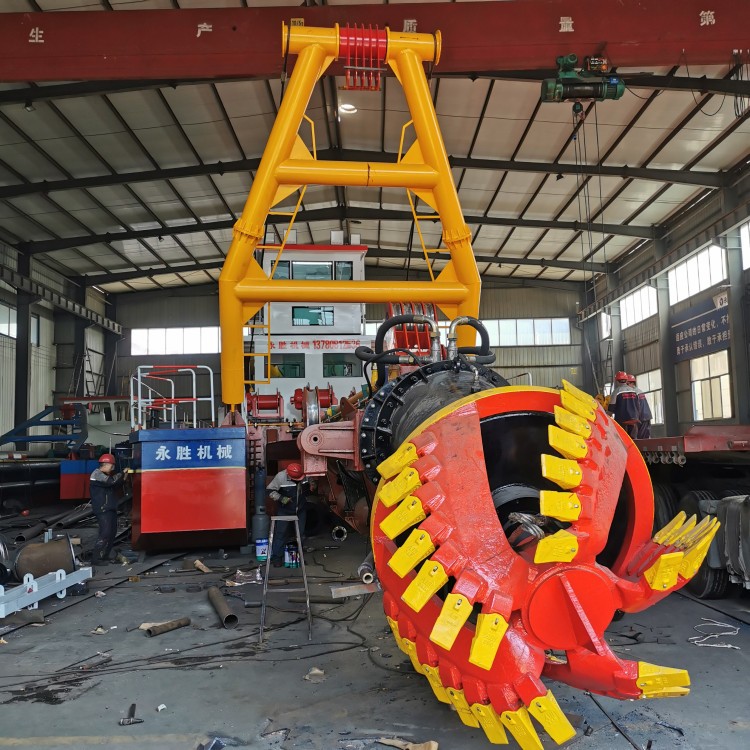

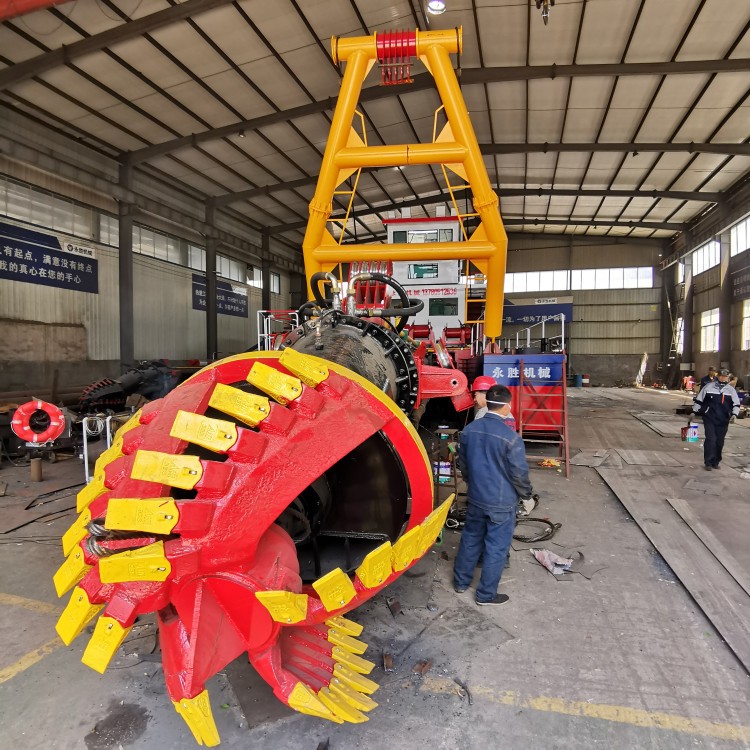

③挖掘系统：液压绞刀：安装在船头水下可升降桥梁末端的绞刀。有液压马达驱动，具有强劲的挖掘搅拌能力。

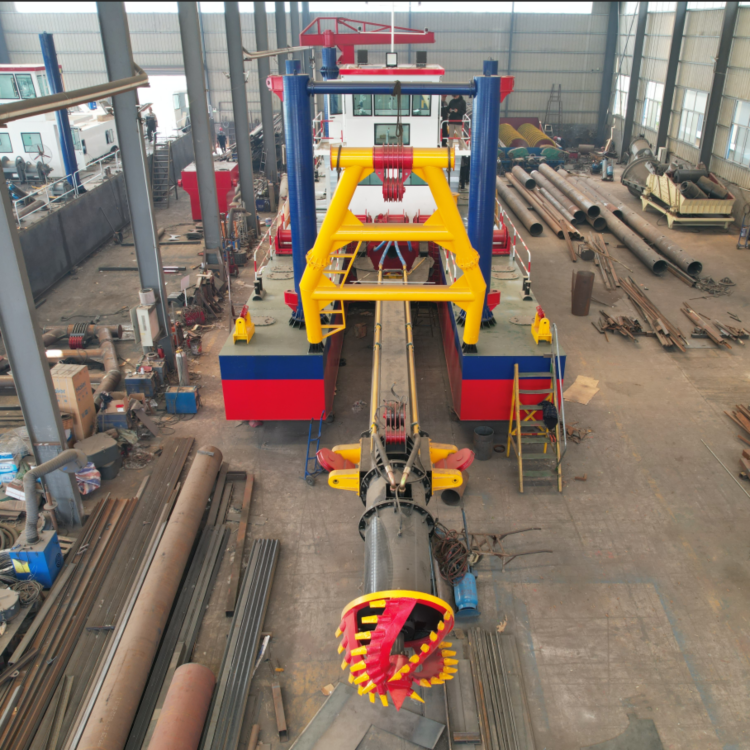

绞刀桥架：支撑和升降绞刀的巨型钢结构臂。

④吸排与输送系统：泥泵：产生强大的真空吸力，将泥浆从水下吸入并通过管道输送出去。

吸泥管与排泥管：连接绞刀和泥泵的管道。

输泥管线：由一系列浮筒、水下管和岸管组成的漫长管道，将泥浆输送至抛泥区。

⑤控制系统：现代化的驾驶室。操作员通过计算机集成控制系统，实现挖泥船的精准施工作业。

2、工作流程：

①定位与下放：船舶通过定位系统稳定在施工区域，将绞刀桥架下放至水底待挖掘面。

②绞碎：启动绞刀，旋转的刀头将水底的土质破碎、搅松。

③吸取：船内泥泵启动，产生强大吸力，将与水混合后的泥浆通过吸泥管吸入泵内。

④输送：泥泵为泥浆提供动能，使其通过排泥管线被压送出去。

⑤排放与位移：泥浆被排放到确定的抛泥区。同时，船舶通过定位与步进系统，连续的扇形摆动和推进，形成一个连续的作业循环。

3、主要特点：

①连续效率高：挖掘、吸取、输送过程连续进行，生产效率高。

②输送距离远：凭借大功率泥泵和接力泵站，泥浆可被输送至数公里外。

③精度高：通过先进PLC控制系统，可以实现高精度的挖掘疏浚作业。

4、主要应用领域：

①航道疏浚：开挖和维护港口、航道的水深，保障通航安全。

②吹填造地：从水底抽取泥沙，吹填至确定区域，创造新的陆地。这是建设人工岛、扩展港口码头和工业用地的主要方法

③水利与环保工程：水库、湖泊、河道、尾矿库区的清淤扩容；修建堤坝和围堰；处理被污染的底泥。

5、总结：绞吸式挖泥船是一种集挖掘、抽取、输送、排出于一体，能够连续快速作业的水域清淤工程船舶！
