反应釜是实现物料混合、合成、中和、搅拌、萃取、聚合等化学反应的密闭压力容器，通过夹套换热、搅拌混匀，控制温度、压力、pH 完成化工 / 生物反应；可配套不锈钢换热器、蓄水罐、尾气处理装置、不锈钢焊管，属于化工、精细生物生产线核心设备。

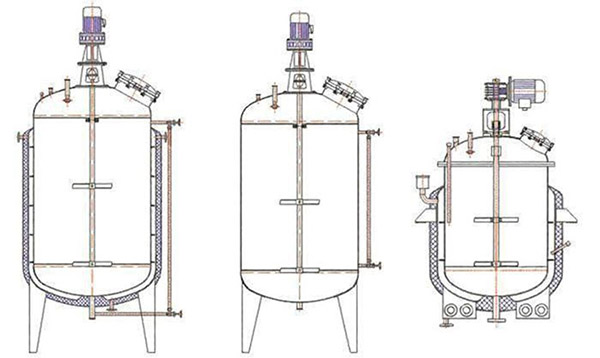

　　一、结构组成

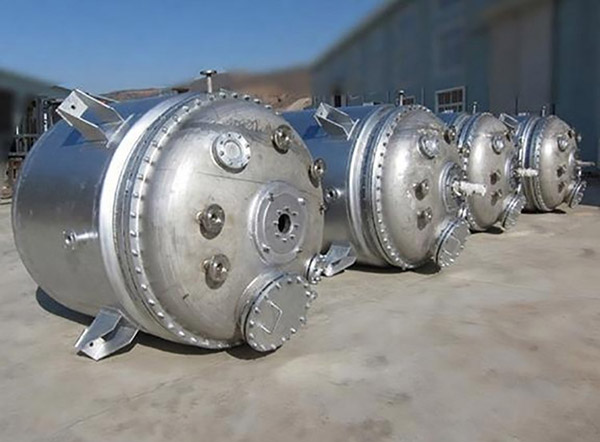

　　1. 釜体与釜盖：立式筒体 + 椭圆形封头，法兰密封；夹套 / 内盘管换热，外层保温

　　2. 搅拌系统：电机 + 减速机，桨型可选桨式、锚式、涡轮、螺带式；适配低粘度到高粘稠物料

　　3. 轴封：填料密封（常压）、机械密封（负压 / 中压）、磁力密封（易燃易爆、剧毒介质，零泄漏）

　　4. 管口：投料口、液体进料口、出料口、视镜 + 射灯、取样口、CIP 清洗球、排气口、真空口

　　5. 仪表与安全件：压力表、温度传感器、pH 探头、液位计、安全阀、爆破片、压力温度联锁

　　6. 自控系统：PLC 控制柜，多段程序控温、调速、补料，可接入中控 DCS

　　二、材质选型

　　SUS304：中性物料、普通精细化工、食品反应，性价比高，内壁抛光

　　SUS316L：弱酸、含氯离子介质、制药 GMP，抗晶间腐蚀，焊缝酸洗钝化

　　特种工况可选：钛材、哈氏合金；搪瓷反应釜用于强腐蚀介质

　　压力容器按 GB150 设计，完工探伤、水压试验，提供监检资料

　　三、换热方式

　　1. 夹套换热：蒸汽 / 冷却水 / 导热油通入夹套，常规反应釜主流，维护简单

　　2. 内置盘管换热：换热面积更大，适合大容积、强吸热 / 放热反应

　　冷热介质循环回路配套不锈钢换热器 + 蓄水罐

　　四、适用场景

　　精细化工合成、中和、乳化、聚合反应

　　生物行业：培养基调配、酶解、水解反应

　　食品、日化、医药配料反应

　　可做常压、负压真空、中压反应工艺

　　五、配套系统（和前面设备串联）

　　换热循环：不锈钢换热器、不锈钢蓄水罐、循环泵

　　管路：不锈钢焊管、法兰阀门，进料管路可增设不锈钢袋式过滤器

　　尾气：反应产生的 VOC、酸性气体，经冷凝后接入喷淋塔 + UV 活性炭废气处理设备

　　真空系统：真空机组（负压反应工艺选配）

　　六、选型要点

　　1. 工艺条件：反应压力（常压 / 负压 / 中压）、温度、介质腐蚀性、物料粘度

　　2. 密封选型：易燃易爆、挥发性物料优先磁力密封；普通化工选用机械密封

　　3. 换热形式：常规选夹套；放热量大选用内置盘管

　　4. 卫生要求：GMP 项目镜面抛光、支持 CIP 在线清洗

　　5. 尾气：化学反应产生挥发性气体，预留气相出口接入废气治理

　　七、运维要点

　　1. 每次投料前检查密封、垫片，严防泄漏；定期校验安全阀、压力表

　　2. 每批次完成 CIP 清洗，清除釜壁结垢、反应物残渣

　　3. 监测搅拌轴密封有无渗漏；磁力密封定期检查冷却系统

　　4. 高温放热反应设置超温、超压联锁，紧急切断进料
