适用于矿业、带岸到船电源的港口、便携式输送机或其他设备、长电缆拖曳设备

产品特点:
1.接地故障检测:通过窗口式电流传感器捕捉基频零序电流，自动校验传感器连接状态与短路情况，实现可靠检测;
2.接地检测电路:具备 30VDC 安全开路电压与>10mÀ 输出驱动电流，通过外置可更换检测熔丝、电阻插入测试等设计，确保接地回路检测的准确性与稳定性;
3.核心架构:基于微处理器实现数据快速处理与分析，为接地故障与回路检测提供精准判断依据。

产品介绍：

GFM100 地线连续性检测监控器是一款专为解决工业制造、能源电力、数据中心及智能电网等行业接地问题而设计的专业设备。在化工、冶金、机械等工业制造领域，以及变电站、配电网络等能源电力场景中，它能精准检测电阻接地系统的接地故障，并对回路完整性进行有效监测，切实解决行业内接地故障响应迟缓、环境干扰致使检测失效、接地回路隐性缺陷难以排查等关键难题，有力保障电力系统安全稳定运行，大幅降低设备损坏与生产中断的风险。

产品系统核心功能架构:
GFM100接地故障与回路检测模块：

通过电流传感器实时监测零序电流，支持 11 级可调跳闸阈值（0.5-50A）与 11 段定时限延时（0.1-2.5 秒），实现选择性保护；采用 30Vdc 安全电压检测回路电阻，支持短路 / 开路检测。

CT 零序电流传感器：实时采集零序电流信号。
GF12 齐纳终端模块：构建接地检测终端回路节点。

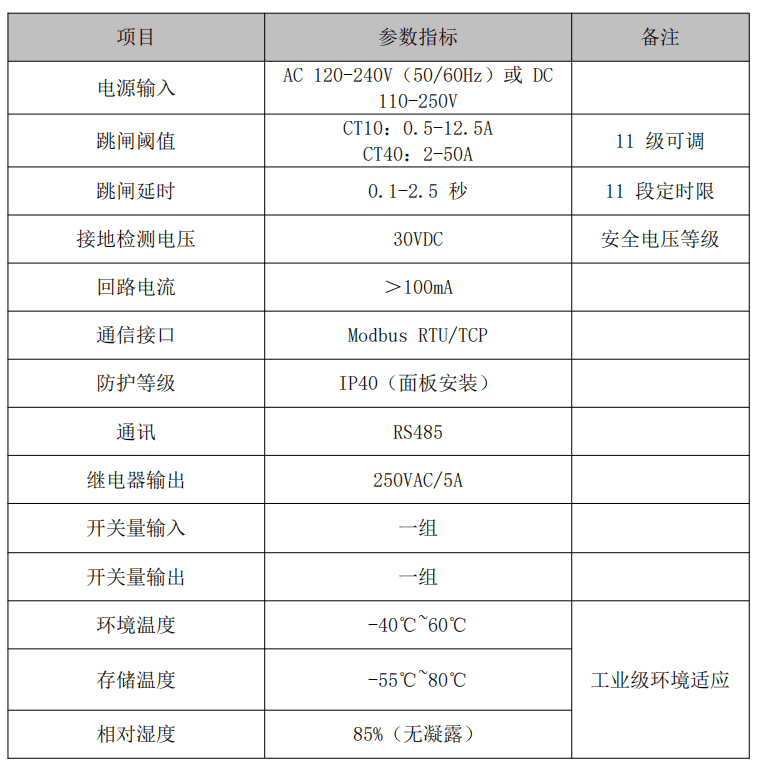

主要技术参数：

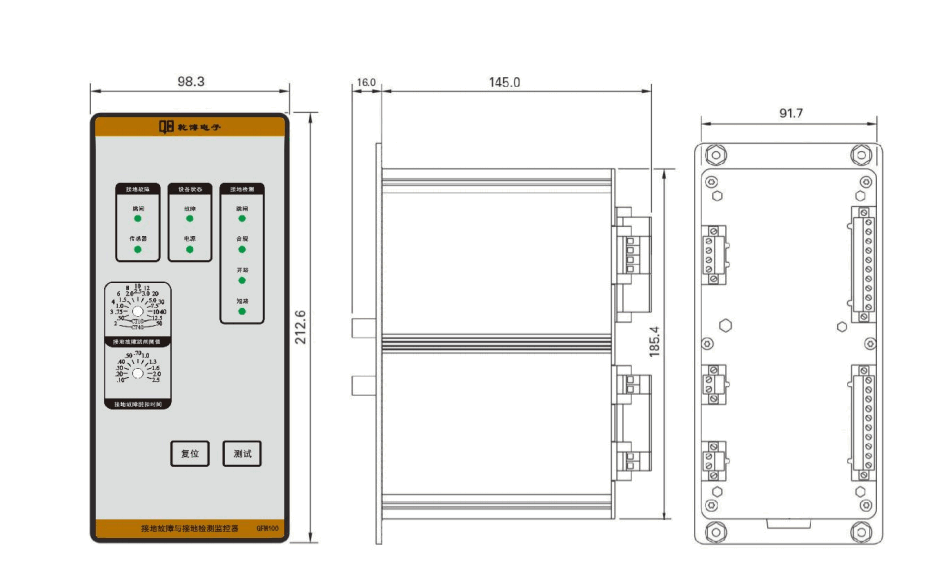

产品三视图：

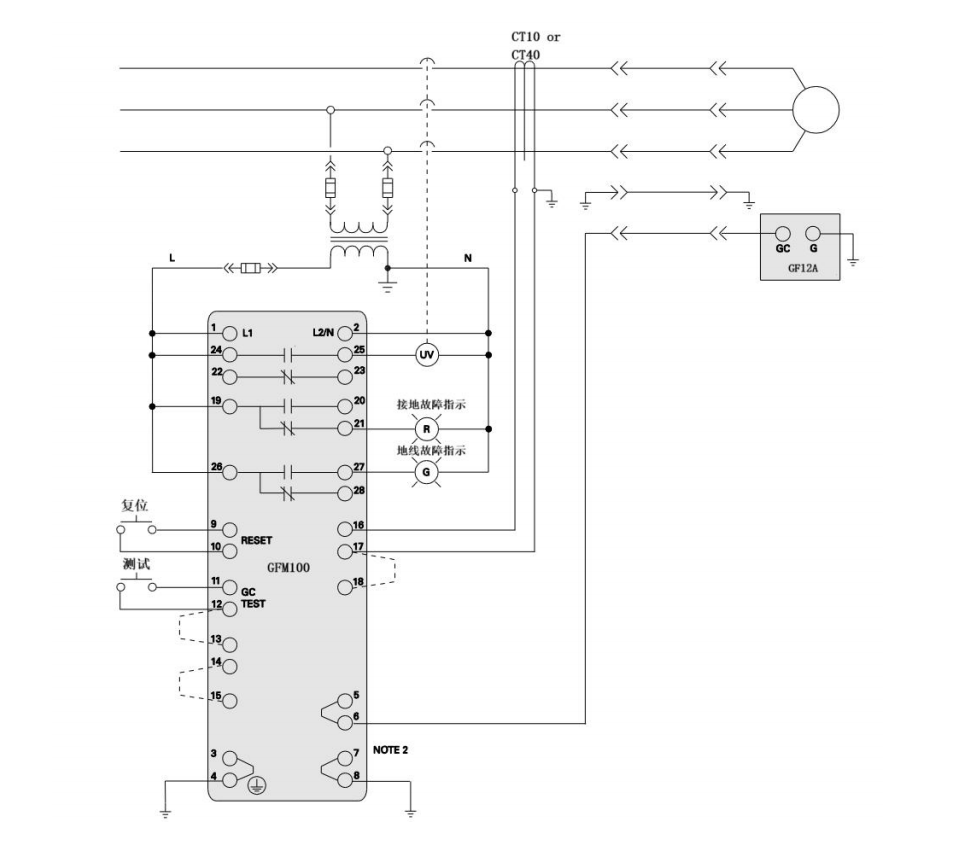

产品接线说明：
