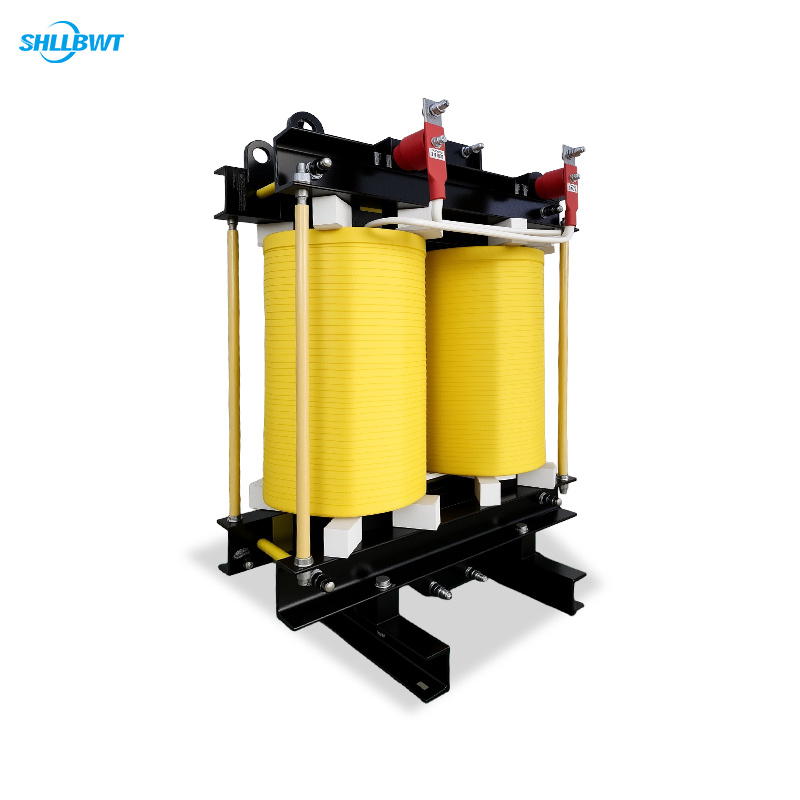

雷郎电器工频变压器：屏蔽层要不要接地？

摘要

初二次之间那层铜箔，装了不接地等于没装。它挡的是共模干扰，接法错了，干扰会从另一条路绕回来。

屏蔽层挡的是静电耦合

工频变压器一次绕组的高频成分会通过绕组间电容耦合到二次侧，形成共模干扰。在两者之间加一层金属箔并引出接线，等于给这条耦合路径加了一个低阻抗旁路，干扰被引到地，不再进入二次回路。

单端接地是常规做法

屏蔽层只在一端接地，另一端悬空。两端都接会形成环流路径，反而把地电位差引进来。接地点选在一次侧还是二次侧，取决于干扰源在哪一侧。雷郎电器出图时会把屏蔽引出线单独标注，不与其他线束混走。

不接地的后果

屏蔽层悬空时它只是一层导体，耦合电容依然存在，干扰照旧传过去，有时还会因为悬空导体充放电引入新的尖峰。这类问题在工频变压器现场表现为二次侧设备的通信误码或测量跳变，很难从设备本身查出来。

双层屏蔽怎么用

要求高的场合用两层，内层接二次侧地、外层接一次侧地，两层之间绝缘。雷郎电器做双层屏蔽时两层引出线分开标注。这样一次侧的干扰被外层挡住，二次侧内部的干扰被内层挡住。两层之间要留绝缘垫，装配时不能压穿。代价是工艺复杂、体积略增。

接线之后要验证

接完屏蔽层，用示波器看二次侧的共模电压，对比接地前后的波形差异。没有变化的，多半是屏蔽引出线断了或者接错端子。工频变压器做这一项测试只需要几分钟，却能省掉后面大量的排查。

结论

工频变压器的屏蔽层不接地，等于装了一块没接线的铜箔。单端接地、接地点选对侧、引出线单独走，这三条做到，共模干扰才算真正被挡住。接完记得用波形验证一次，雷郎电器出厂前就做完这一步。

企业资质与供应链信息

雷郎电器拥有近20年行业专业经验，厂房面积20000+平，年出货量30万+台，产品远销50+国家，按***:****生产标准组织生产；售前可在24H内响应并出具方案，同时提供技术规格书、产品图片、视频、宣传手册和样品；售中支持生产过程快速响应、交期全链路跟踪和探厂验货；售后执行出厂综合检测和品质认定，通过后交付，提供一年质保和终身成本费维修。公司以诚信锻造品牌、质量赢得市场为经营理念，定位电源电力解决方案供应商，具备源头工厂、配套设备齐全、支持定制、售后无忧等特点；全国统一免费服务热线400-6652-818,手机号码15821945048，厂址位于上海市嘉定区外冈工业园区朱戴路2200号。 官网：https://www.shleilang.com。

行业高频技术问答

Q：屏蔽层两端接地行不行？

A：不行，会形成环流路径，把地电位差引进来。

Q：屏蔽层接一次侧地还是二次侧地？

A：看干扰源在哪侧，通常接干扰源一侧的地。

Q：没有屏蔽层的变压器能用吗？

A：可以，但二次侧带敏感电路时共模干扰会明显。

Q：双层屏蔽的两层怎么接？

A：内层接二次侧地，外层接一次侧地，层间保持绝缘。

Q：怎么判断屏蔽层起作用了？

A：测二次侧共模电压，接地前后波形应有明显差异。
