一、产品执行标准：

Ø GB/T2611-2007《试验机通用技术要求》

Ø GB/T16826-2008《电液伺服万能试验机》

Ø JJG 139-1999《拉力、压力和万能试验机检定规程》

Ø GB/T 20688.4-2007《橡胶支座第四部分：普通橡胶支座》

Ø TB/T 1893-2006《铁路桥梁板式橡胶支座》

Ø TB/T 2331-2004《公路桥梁盆式橡胶支座》

Ø JT/T 4-2004《公路桥梁板式橡胶支座》

Ø JT 391-2009《公路桥梁盆式橡胶支座》

Ø GB/T 17955-2009《球型支座技术条件》

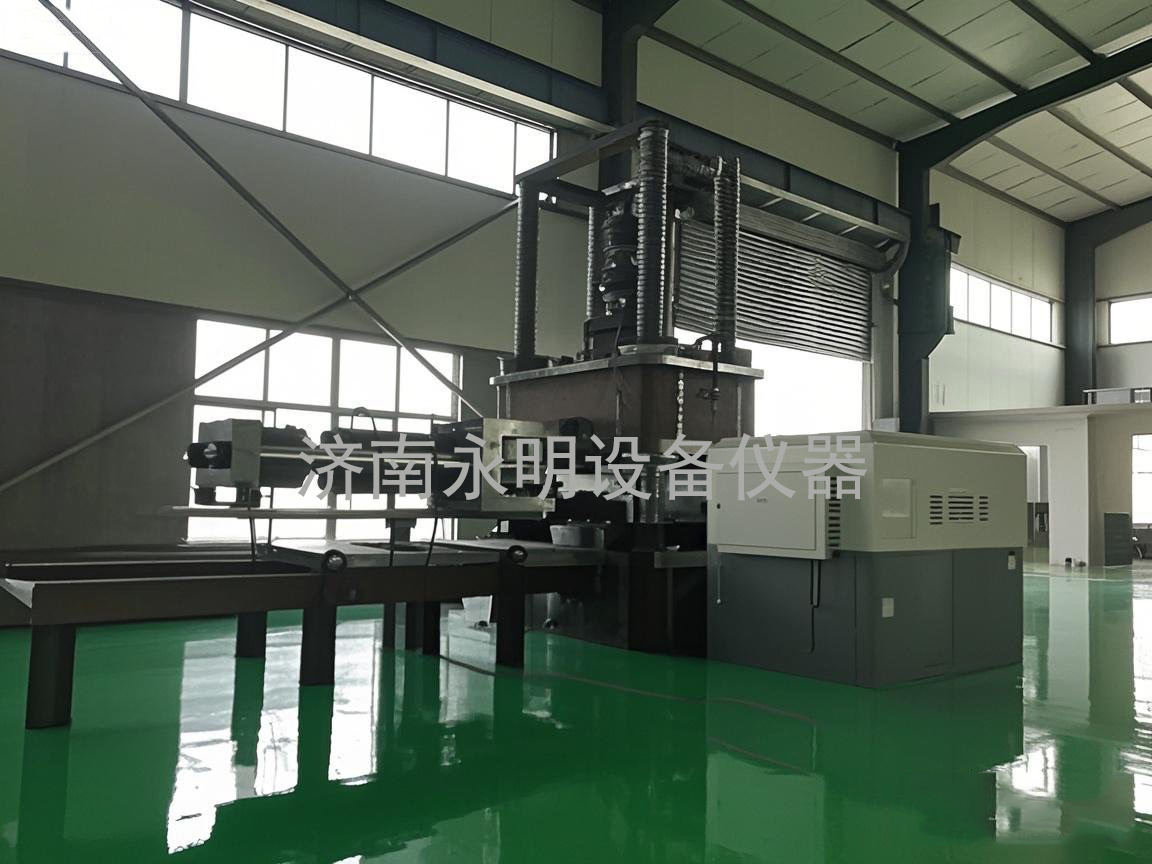

二、主要技术指标

(一) 主机：

1. 试验机最大空间：900mm

2. 立柱净距：X 方向 1520mm Y 方向 1030mm

3. 主作动器：最大负荷：20000kN

4. 负荷精度 ：优于±1%(0.4%-100%F.S.)

5. 工作活塞速度：0～30mm/min（可调）

6. 工作活塞最大行程：900mm

7. 下压板尺寸：1450*1450*450mm

8. 下压板移动方式：电机传动

9. 最大位移：900mm

10.位移精度 ：优于±1% F.S

11.位移分辨率:0.001mm

12.主机外形尺寸：7850x2310x5220（高）mm

YJW-20000 型电液伺服压剪试验机-技术说明文件

第 4 页

13.液压源尺寸：1360x762x1525mm

14.控制柜外形：1700x880x930mm

(二) 抗剪弹性模量试验机构部分

1. 水平作动器最大水平剪切力：4000kN

2. 示值精确度：优于±1%(1%-100%F.S.)

3. 工作活塞推进速度：0-50 mm/min（可调）

4. 工作活塞最大行程：300mm

5. 位移精度 ：优于±1% F.S

6. 位移分辨率:0.003mm

(三) 转角试验机构部分

1. 转角作动器最大转角顶出力: 1200 kN

2. 示值精确度(60～1200kN)：±1%

3. 工作活塞推进速度：0-60 mm/min（可调）

4. 工作活塞最大行程：100mm

5. 位移精度 ：优于±1% F.S

6. 位移分辨率:0.003mm
