KQSN中开泵结构说明

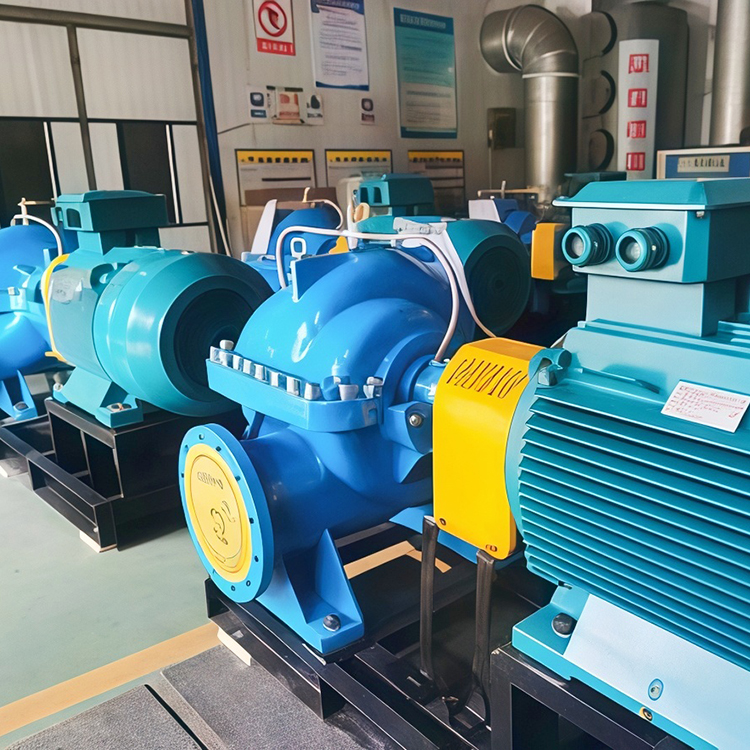

1. 该系列泵为卧式结构，泵壳水平中开而分为泵体、泵盖，泵的吸入口与吐出口均在水泵轴心线下方泵体上，与轴线垂直呈水平方向，检修时勿需拆卸进水、排出管路及电动机（或其他原动机），只须揭开泵盖，即可方便地进行检修、更换零件。

2. 泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用油脂润滑。与国内同类泵相比，轴径、轴承加大，轴、轴承更为可靠，运行更为平稳,寿命长。由于50轴承以上转子尾端轴承配有轴承衬套，拆装轴上零件十分方便。泵轴被轴套、衬套等件完全包裹密封，接合位嵌以O形密封圈，泵轴与液体被完全隔离，避免了轴的锈蚀及腐蚀，同时易于装拆轴上零件。

3. 从联轴器向泵的方向看去，水泵为顺时针方向旋转。根据需要也可提供逆时针旋转的泵，但订货时应明确提出。泵的种类很多，按照工作原理的不同，可以分为离心泵、往复泵、转子泵(旋转泵)与旋涡泵等几种。由于转子尾端轴承采用止动垫圈加圆螺母固定，避免停机反转造成轴上螺母松动,现场改变旋向时勿需变换任何零件，只须拆下叶轮，即可按需重装。

4. 泵体与泵盖构成叶轮的工作室，中高扬程泵的压水室为双蜗室，泵的径向力得到基本平衡，双吸密封环用以减少水泵压水室的水从叶轮处漏回吸水室，在进、出水法兰上制有安装真空表和压力表的管螺纹孔，进出水法兰的下部制有放水的管螺纹。

5. 叶轮经过静平衡校验，双吸叶轮的轴向力利用其叶片的对称布置达到平衡。

6. 水泵通过弹性柱销联轴器由电动机直接传动，必要时亦可用内燃机传动。

7. 轴封一般采用填料密封，根据用户需要也可采用机械密封、注入式软填料密封。当进口压力≤0.03MPa时，为了冷却润滑密封腔和防止空气漏入泵内，泵上配有回水管部件，水泵工作时引少量高压水流入轴封腔，起水封作用。注入式软填料原则上不配回水管部件。
