一、用途

KC-1A型颗粒强度仪适用于化工，科研、教学，专用于对单颗粒样品硬度的测试，采用先进的测力技术，测试精度高，操作简便，耐用方便。而且外形美观，特别可以在现场手持测定(电池工作)。

KC-1A型颗粒强度仪功能特点

1、数字显示，方便读取，精度高。

2、重量轻，体积小，方便携带。

    3、单位显示： Kg、 N互相切换。

    4、电池有短路、漏电、过载保护，电池有低电量提示，采用3.7V锂电池供电，同时十分钟无操作将自动关机。

5、具有两种测量模式：实时、峰值自由切换。

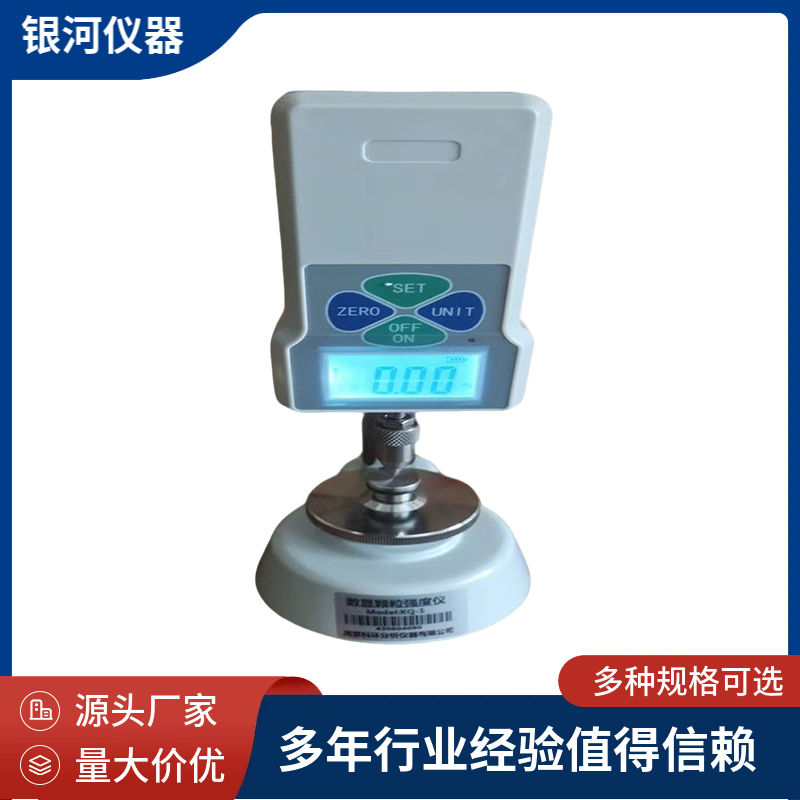

KC-1A型颗粒强度仪外形结构

四、规格参数

型号规格

KC-1A

最大负荷值

20kg

196N

负荷分度值

0.01kg

0.1N

传感器结构

内置式

精度

±2％

电源

3.7V   锂电池

充电时间

4~6小时

电池连续使用时间

约15小时

电池寿命

≥300次

充电器

输入：AC 220V 50HZ    输出：DC 5V 1000mA

工作温度

5℃～35℃

运输温度

-10℃～60℃

相对湿度

15％～80％RH

工作环境

周围无震源及腐蚀性介质

五、屏幕显示

①、峰值模式：开机后，进入测量界面，按“SET”键，即可进入“峰值模式”，记录一个时段内测量到的最大力值。

②、受力表示：硬度计不动，上方箭头显示为拉力，下方箭头显示为推力。

③、测量硬度值显示。

④、两种单位显示：kg（公斤）、N（牛）两种单位分别显示，按“UNIT”键可互相转换。

⑤、电量显示。

六、按键介绍

OFF/ON（“开机/关机”键）: 按此键时，电源打开，出现测量界面。关机时，再按此键即可关机。

ZERO（“置零”键）：按此键时，屏幕上测试的硬度值会被归零。

SET（“模式切换”键）：在测量界面，按此键时，进入峰值测量模式。长按“SET”键5-6秒可进入设置项界面。

UNIT（“单位切换”键）：按此键时，可以切换两个不同单位。长按“UNIT”键5-6秒可以让屏幕显示的数值进行翻转。

七、开机显示

八、使用方法

1、按“开机”键打开仪器，进入到测量界面后，根据需要选择实时或峰值测量模式。

2、测试样品时，用摄子将样品固定(最好竖放)，然后旋动手轮使顶杆缓缓向上移动加压，此时仪表显示界面开始显示压力负荷的数值，到样品压碎瞬间的显示数值为最大硬度值。

3、需重新测试时，先将上一次测量的被测残留物清除，再在仪器上按“ZERO”

键进行数值清零。然后旋动手轮使顶杆上升到合适的高度，以便再次放置被测的谷物颗粒。重复第2步骤即可完成重新测试。

4、测试完成后，清理谷物残留物，关闭仪器电源，取下夹具，清洁后放回工具盒内，以备下次使用。

九、安全注意事项

1、 注意事项：

a、 购此仪器，若仪器电量不足需先充电4~6个小时，方可进行正常使用。

b、 如果操作错误，可能会损坏本仪器或导致严重的事故。本说明书中指出了预防事故发生的重要事项和仪器的使用方法，请在使用前仔细阅读此说明书，阅读后妥善保存，以备在此阅读。

2、 警告事项：

a、不要使用已损坏或严重弯曲变形的夹具。

b、不要超出最大量程来使用本仪器。否则可能导致传感器损坏，甚至发生事故。

c、当测试值超过满量程的100％时，蜂鸣器会连续鸣叫，此时请快速解除所加之负荷，或降低负荷，当测试值超过满量程的120％时，仪器可能会损坏。

3、解决死机状态：当仪器意外死机时，用硬物小圆杆按仪器的右侧有个标示为“复位”键快速复位关机即可。

4、安全事项：

a、请使用配套的充电器充电，否则会引起电路故障，甚至引发火灾。

b、不要使用充电器额定电压以外的电源，否则可能会引起电击或火灾。

c、不要用湿手拔出或插入电源，否则可能导致触电。

d、不要拉拽充电器的电源线来拔出插头，以免电线被扯断而遭电击。

e、请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。注意：不要使用易挥发的化学物质来清洁本机（如挥发剂、稀释剂、酒精等）。

f、请勿在以下环境中操作本机

①潮湿的环境 ②多尘的环境 ③使用油或化学品的地方 ④周围有震源的地方

g、请在规定的温湿度范围内使用及储存，否则可能造成仪器故障。

h、不要自行拆卸修理或改造本机，这些行为可能引起仪器永久性故障。

i、其他安全生产需注意的未尽事项。

J、仪器送修前之确认项目

电源

症状

原因或现象

处置

按“开机”键无显示

电池无电

重新充电

测试值

测试值不准确

误差过大

需返厂校正

其他

意外死机

按任何键无反应

用针按下“复位”键
