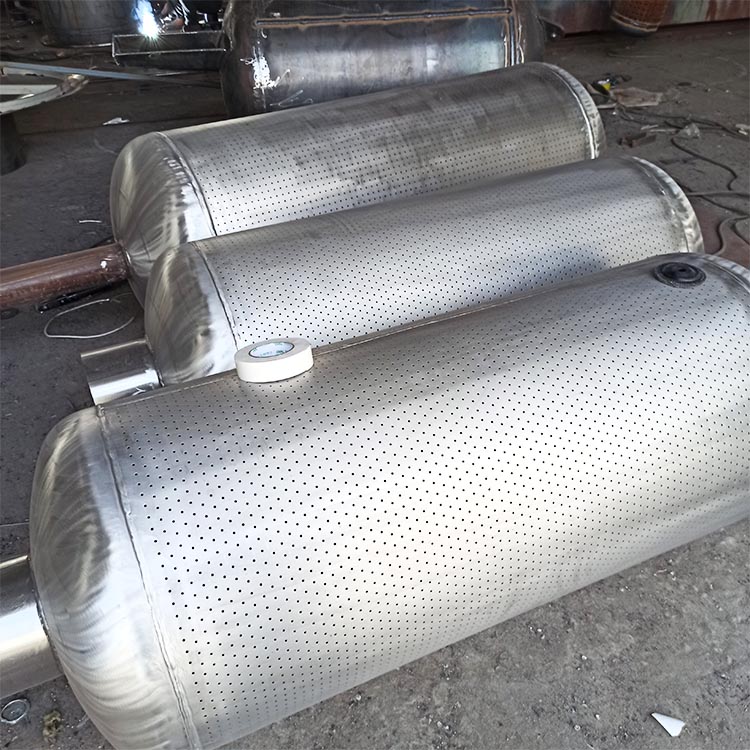

安全阀消声器

　　一：安全阀消声器特点：

　　安全阀消声器适用于电站锅炉PCV/ERV安全阀(动力释放阀)、锅筒安全阀及过热器安全阀、再热器安全阀等压力装置的安全门。其蒸汽放空既应避免过大的噪声，更应让汽流顺利排出而不影响安全阀的排量、起跳和回座，为此，以往常见的多级节流及小孔喷注的消声降音手段即不宜采用，这种限制历来是安全阀消音器的设计难点，也是安全门消声器消声效果差的原因。TA型安全阀排汽消声器采用了喷阻抗复合型消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更加强化了 抗性和阻性消声降音机理，达到了更加理想的消声降噪效果。

　　对于锅炉安全门和排汽阀，它可以看着是管道的一个组成部分，在内部作声学处理后，可减弱噪音的产生与传播，使出口噪声消声量达到大于40分贝（A声级），相应地响度降低50%以上，主观感觉有明显效果，且不影响气流通过 。设计安全阀排汽消声器，应考虑以下三个方面：

　　1、消声效果好；安全阀排汽消声器降噪量；

　　 2、安全阀消声器阻力小，不影响安全阀排量及起跳回座工况；

　　 3、对安全阀后的排汽弯管、疏水盘、排汽管及消声器整个排汽系统进行综合成套设计和配套供货，保证对安全阀性能不受影响，疏水盘处无倒冒汽。

而部分厂家采用常见的多级节流及小孔喷注的消声手段，往往产生瞬间排汽闷压不畅而发生爆炸爆裂事故。因此安全门消声器是历来的设计难点，也是安全门消声器消声效果差原因。

　　二、消声器原理:

　　我厂新型安全门消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容控流代替小孔控流，在结构上首先保证安全门排汽 必须顺畅的原理,更强化了阻性消声原理，让蒸汽声波进入多孔吸声材料中的无数小孔内，激发多孔材料分子震动，使声能为了克服摩擦阻力和粘滞力而变成热能，即达到了理想的消声效果，更保证了蒸汽顺利排除。

　　三、消声器定购选型:

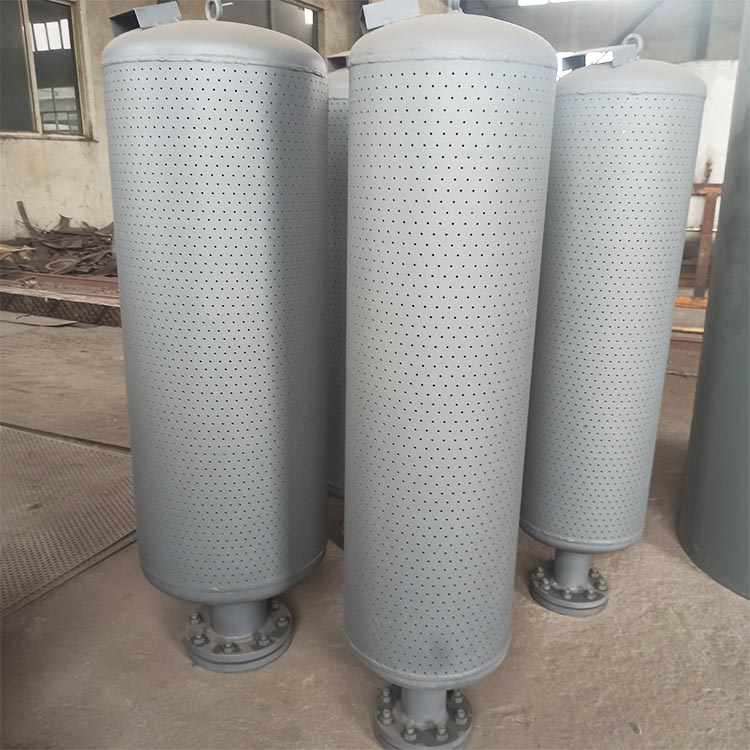

　　TA型蒸汽排汽消声器，TA指带阻声罩消声器 （复合式），在小孔型的基础上增加了阻声罩，有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，　　壳体是碳钢适用于450度以内。

　　TA-3.82-10/50-450型号含义：TA代表，复合式消声器，50代表通经DN50，10代表排汽量为10T/H。450代表温度450℃。

　　本厂生产的消声器按照用户的排放对象及排放要求进行精心设计，为此，只有产品与排放对象及参数相符合才能获得好的消声 效果，因此，在订购消声器时须提供下列资料：

　　（1）安全阀排汽量多少(T/h)

　　（2）压力（Mpa）

　　（3）温度。

　　（4）什么设备上使用

　　（5）排汽管外径、壁厚；

　　四、定货需知：

　　我公司对系统外的阀门所需消声器可单独设计。可进行技术经济比较等咨询服务。订货时用户须提供下列资料：

　　1、主机设备型号及规范。设备所用介质及压力、温度等主要特性参数。

　　2、排汽（气）管系统布置简图及选用的阀门型号、规范、数量、排汽管规范、材质、长度及弯头规范和数量。

　　用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料，由本厂代为选型。
