一、概述

海绵铁除氧器是一种除氧装置，含有氧气的水进入除氧器，穿过海绵铁滤料层，这种特制的海绵铁滤料具有巨大的比表面积，可使水中的溶解氧与铁发生彻底反应。

二、工作原理

常温过滤式除氧属化学除氧，它采用专门生产的活性海绵铁(直接还原铁)来去除水中溶解氧，海绵铁主要成分是铁，其疏松多孔的内部结构，提供的

比表面积是普通铁屑的5-10万倍，可使水中的氧与铁发生迅速彻底的氧化反应，使溶解氧稳定在0.05mg/L以下，其反应式为：

2Fe2+ + 2H2O + O2→2Fe(OH)2

4Fe(OH)2+ 2H2O +O2→4Fe(OH)3[1]

反应产物Fe(OH)2、Fe(OH)3为不易溶于水的絮状沉淀，当随着水流经其余的海绵铁颗粒时被拦截下来，只要用一定强度的反洗水流就可以冲洗干净(大约5分钟)。

海绵铁的消耗量很低，根据处理水量与水质的不同，一般3 - 6个月补充一次即可。

(经过除氧后的中增加了少量的铁离子,一般为0.2 - 0.5mg/L，对于热水锅炉来说仍符合国家规定的水质标准，但对于蒸汽锅炉或对给水Fe2+有严格要求的给水除氧来说，可以加装除铁装置，去除水中的Fe2+)

作为水除氧剂的海绵铁是利用粒度在-200目以下的Fe3O4 粉末粘结在一起，粒度为2-5mm左右。因其还原过程发生置换反应，形成一定数量的空隙，还有粉末微粒粘结时的空隙，使得除氧剂孔隙极高，比表面积大，又因其为原生矿直接还原所得，相对纯净，所以活性极高，极与水中的氧发生反应生成Fe3O4，从而达到除氧目的。同时利用率也得到提高到90%以上。效果十分理想，出水含氧量降到0.05mg/L以下，处理每立方米水仅消耗25g左右，真正做到了高质量、低成本运行。

因不经软化的水易使除氧剂表面发生钝化，使其氧化减慢，而影响除氧效果，故应先软化再除氧。使用一段时间后，应进行反洗。

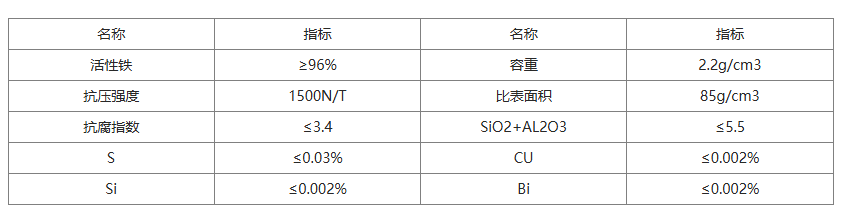

三、海绵铁滤料技术参数

四、海绵铁除氧器实用范围

1、适用于热水锅炉的补水;

 2、适用于低压蒸汽锅炉的给水;

3、适用于工业循环冷却水补水;

4、适用于油田注水

五、海绵铁除氧器特点

1、除氧器特点

1)可在常温下实现除氧， 进水无需加热；

2)系统可随时供水，可不需准备时间，也可不需要除氧水箱；

3)除氧效果稳定可靠，出水中溶解氧含量稳定≤0.05mg/L，符合低压锅炉水质GB1576-2001国家标准

4)占地面积小，安装无特殊要求，克服了热力、真空除氧必须高位安装的不便；

5)设备可低位布置， 工艺简单，无过高的高度要求；

6)控制方式有手动型与自动型两种，便于不同用户选择；

7)自控型采用特别设计的进口液压传动控制系统，灵敏度高、故障率低、可靠性

2、技术特点

新型海绵铁过滤式除氧器在国内推出已有数年时间，早期设计的设备结构及流程在实际运行中有一些不足之处逐渐暴露出来，有时对系统运行造成很大影响。

结合实践经验，针对早期设计的不足之处，本公司采用全新的设计思路、原装进口部件及先进的控制技术设计生产的海绵铁过滤除氧器，具有以下特点：

1)流程更加简单合理，设备结构简单紧凑，易于操作维护；

2)控制自动化程度高，系统可以自动根据时间或工作压损进行反冲洗，无需人工操

作，及时的反冲洗消除了除氧剂结块情况、降低水耗，使设备始终处于良好的工作状态；

3)设备采用双罐结构或单罐双腔结构,可以连续产水，如果进水压力足够，即使在反冲洗时也无需中断产水，使后级系统的工作更加稳定可靠；

4)设备自动采用无氧水进行反冲洗,进一步提高反冲洗效果,降低水耗、除氧剂消耗。

5)自动化系统电耗极低，备有手动操作装置，反冲洗操作仅需一个按钮即可进行。

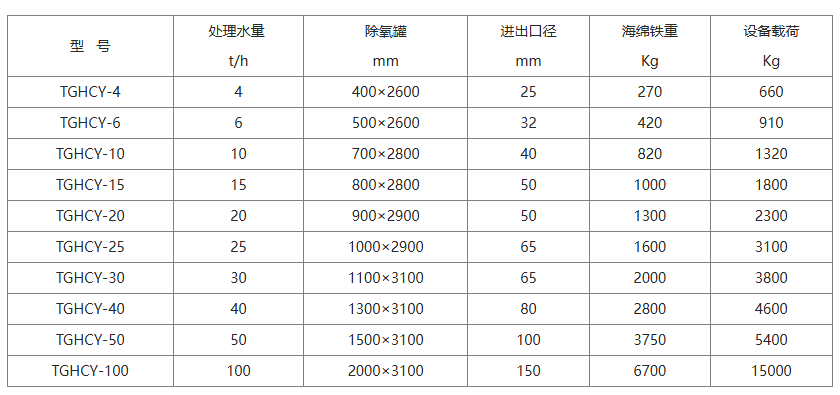

六、自动除氧器技术参数表参数表

七、常温除氧器使用说明：

1、用户须按本公司提供的图纸事先做好基础。

2、距设备1米范围内应设有地漏或排水沟。

3、进水管路应有支撑，不得让集控阀过分受压。

4、电源须在距罐体1米以内提供380V；3-15KW；50HZ的电源。

5、除氧器出水不应直接进入锅炉或供热系统，应设与空气有隔绝措施的除氧     水箱。

八、技术指标：

1、进水水质：软化水或除盐水

2、进水压力：0.2MPa-0.6Mpa

3、工作温度: 5℃-50℃

4、填料高度: 1200mm

5、海绵铁密度: 2-2.4t/m3

6、工作流速: 20m/hr

7、反洗强度: 18L/m2.S

8、每次反洗时间: 15-25分钟

9、自动型为时间或压差控制，自动反洗，手动型为压差控制，手动反洗。

九、用户须知：

1、订购除氧器时应注明控制方式是手动还是自动方式。若选用自动方式，应注         明是手动还是自动方式。若选用自动方式，应注明是时间或压差控制。

2、罐体采用碳钢，如有特殊要求，可提前提出定做。

3、当填料层低于0.8米时（下视镜位置），就应补充海绵铁至层高1.2米（上 视镜位置）。连续运行的情况下，一般一个季度左右需补充一次。

4、连续运行流量不宜超过设计流量10%。

5、新设备或新装填海绵铁初次使用前，要彻底反洗后再投入使用。

6、手动除氧器清洗结束以清洗排水完全为清为终点，然后开始投入运行。这样杂质不会带入供水系统。

7、除氧器暂停使用时，应反洗干净且整个罐体充满水，确保罐体内部密闭隔氧保存，且不可进入空气。

8、安装管路时应设旁路，以保证设备检修时不中断供水。

9、除氧器适用于热水锅炉的给水除氧，对于蒸汽锅炉本公司将增加相应的除铁装置。
