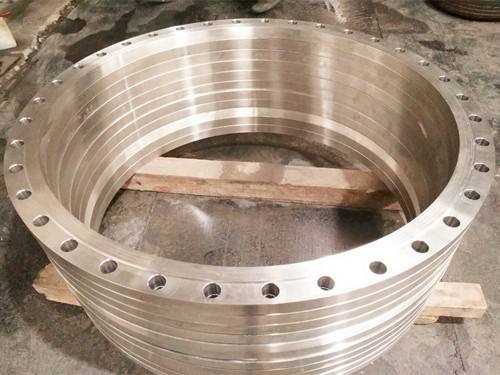

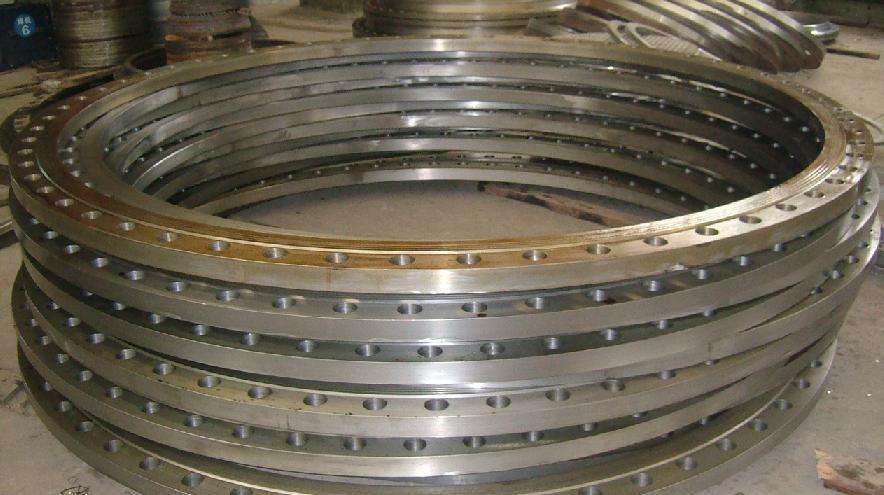

平焊法兰（Slip On Flange，简称SO法兰）是管道系统中常用的一种法兰类型，其名称源于安装时需将管道“滑入”法兰内孔进行焊接。以下是关于平焊法兰的详细介绍：

1. 结构与特点

结构：

平焊法兰内径略大于管道外径，安装时管道穿过法兰，然后在法兰端面与管道外壁之间进行角焊缝焊接（通常内外两侧均需焊接）。

外观：

法兰端面为平面（Flat Face, FF）或凸面（Raised Face, RF），无颈部（与带颈法兰区别明显）。

优点：

成本低：材料用量少，制造简单。

安装便捷：适合空间受限的场景，调整对中方便。

重量轻：适用于低压、非关键工况。

缺点：

强度较低：因无颈部支撑，抗弯曲和疲劳性能弱于带颈法兰（如WN法兰）。

适用压力受限：通常用于PN10/16（国标）或Class 150/300（美标）及以下压力。

2. 应用场景

介质：水、空气、油品等非腐蚀性、非剧毒介质。

行业：

低压化工管道

建筑给排水

暖通空调系统

不适用场景：高温高压、频繁振动或易腐蚀环境。

3. 标准与规格

国际标准：

美标：ASME B16.5（Class 150/300）、ASME B16.47

欧标：EN 1092 1（PN6~PN40）

国标：

HG/T 20592~20635（化工部法兰标准）

GB/T 9119 2010（板式平焊法兰）

尺寸参数：

需根据标准匹配公称直径（DN）、压力等级（PN/Class）及密封面类型（FF/RF）。

4. 安装注意事项

1. 焊接要求：

确保内外角焊缝饱满，避免未焊透或气孔。

焊后需清理焊渣，检查焊缝质量。

2. 对中调整：

管道与法兰内孔需保持同心，避免偏斜导致应力集中。

3. 密封垫片：

根据介质选择垫片（如橡胶、石棉、金属缠绕垫）。

5. 与其他法兰对比

| 类型 | 平焊法兰（SO） | 对焊法兰（WN） | 承插焊法兰（SW） |

| ------------| ---------------| ------------| -----------------|

| 结构强度 | 低 | 高（带颈部） | 中等 |

| 适用压力 | 低压 | 高压 | 中压 |

| 焊接复杂度 | 简单 | 复杂（需对接焊） | 中等（承插焊） |

| 成本 | 低 | 高 | 中 |

6. 选型建议

优先考虑工况压力、介质特性及预算。

在振动频繁或温度骤变场合，建议选用带颈法兰增强可靠性。

腐蚀环境需选择不锈钢（如304/316）或衬塑法兰。

如需进一步了解具体标准尺寸或安装案例，可提供更多参数以便解答。
