• 连续缠绕管是指在连续输出的模具上，把树脂、连续纤维、短切纤维和石英砂按一定要求采用环向缠绕的方法连续铺层，并经固化后形成的管道。

一、CWFP管-产品定义

玻璃纤维增强塑料连续缠绕夹砂管是以玻璃纤维及其制品为增强材料，以不饱和等为基体材料，以石英砂为填料，采用连续缠绕工艺方法制成、套筒式连接的管道。（简称CWFP管）

二、CWFP管-产品规格

管道直径规格DN（mm）：300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600、4000

压力等级PN（MPa）：0.1、0.25、0.4、0.6、0.8、1.0、2.0、2.5、3.2

环刚度等级SN（N/㎡）：1250、2500、5000、7500、10000 及以上

单根长度：3m、6m、12m、18m

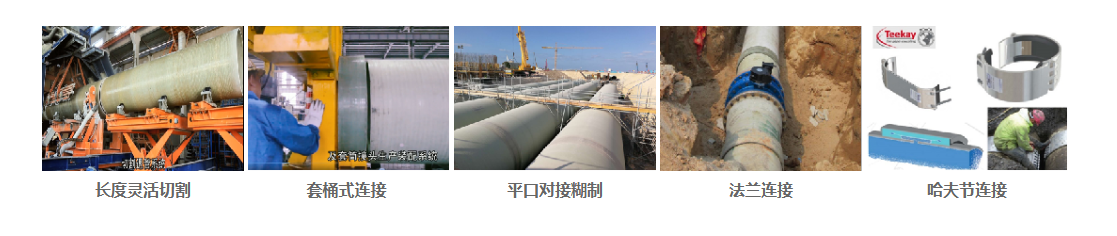

连接方式：FWC、瑞卡接头、平口对接糊制、法兰连接、哈夫节连接等

注：也可以按照用户要求生产特殊规格的管道

三、CWFP管-生产速率

单条生产线生产速度：

DN1000每天生产744米，1个月22公里

DN2000每天生产336米，1个月10公里

DN3000每天生产192米，1个月7公里

DN4000每天生产144米，1个月4公里

CWFP管生产速度快，适用于直管多、管件少的工况(长距离调水），轻松应对特大工程多标段同时安装施工的供货需求。

四、CWFP管-管配件齐全

CWFP管的管道、接头、管件全部可以采用玻璃钢材质制作由同一厂家配套，配套性更强。

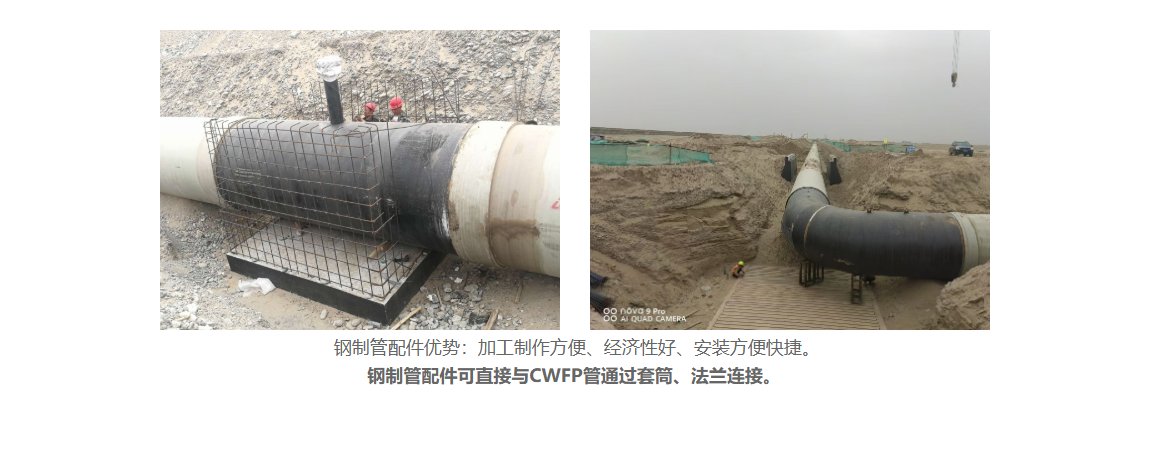

五、CWFP管-匹配钢制管配件

六、CWFP管-产品性能特点

玻璃纤维增强塑料连续缠绕夹砂管（CWFP管道）有以下显著特点：

1、耐腐蚀

①　使用寿命长：按50年设计（国内外标准明确规定）

②　不锈，无需外加防护层

③　无需阴极防护，基本无须运行维护工作

④　水的流量在50年运行期间基本保持不变，节省能源

⑤　管道长期效益好

 2、高强度

①　环向强度：150MPa~500MPa

②　轴向强度：50MPa~150MPa

③　纤维增强、强度可设计性

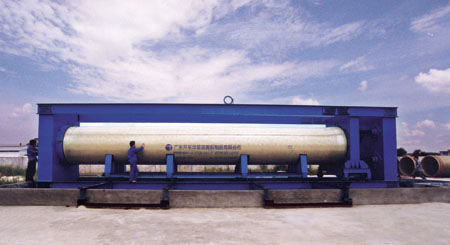

出厂试压

玻璃纤维单丝强度高达几千兆帕，通过玻璃纤维增强树脂后的单向强度也可高达1000MPa以上，制作成普通的玻璃钢管道时纯环向缠绕的环向强度一般可大于500MPa，高于普通钢材的强度。通过合理设计完全可以充分保证管道结构的安全可靠性。

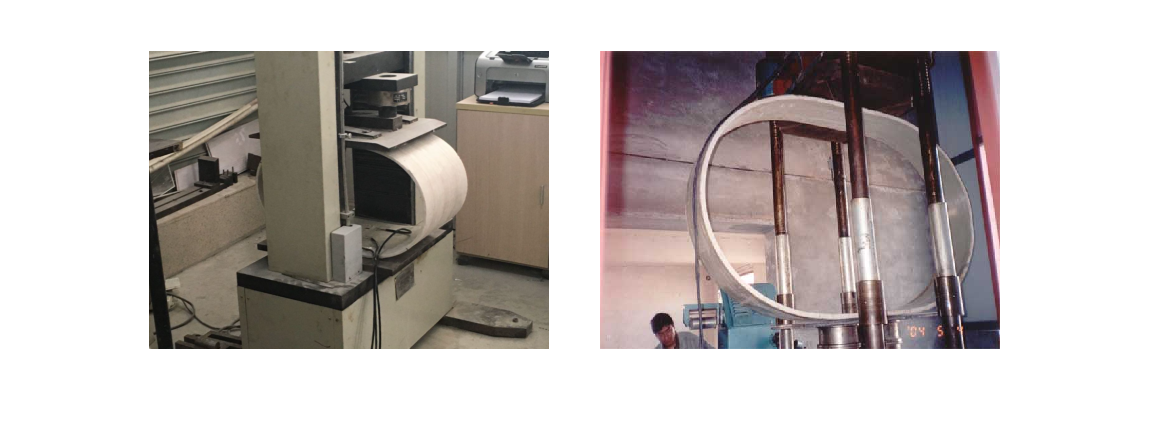

3、抗变形能力强

 夹层结构、刚度可设计性。

例如：刚度为10000 N/㎡的玻璃钢夹砂管道，一般可适用于埋深6m以内的管顶覆土。设计规范中规定玻璃钢夹砂管的初始变形率要达到18％而不破坏。 设计允许初始径向变形率一般控制在1~3%。

4、防渗漏（完善的防渗漏措施）

①　防渗漏内衬层，结构层致密，并具有外保护层，出厂水压试验，确保管身不渗漏；

②　接头安全可靠，当地下水位低时：双胶圈瑞卡接头承插连接，施工时100%打压；当地下水位高时：全宽橡胶接头圈承插连接，无需打压。

全流程严密检测，确保整条管线一次注水打压成功验收，做到万无一失。

5、内壁光滑水阻小

①　水力摩阻系数小，且长期稳定

②　玻璃钢管糙率系数 n = 0.0084~0.009

③　长期使用不易结垢

注：粗糙系数反映对水流阻力影响的一个综合性无量纲数。边界表面越粗糙，糙率越大；边界表面越光滑，则糙率越小。

在相同的水力坡度下，玻璃钢夹砂管的流量是相同管径的混凝土管流量的1.56倍

在相同的水力坡度下，输送相同流量所需玻璃钢夹砂管的管径是混凝土管管径的84.7%

可选用不同内衬树脂来输送不同介质，适应性强

6、重量轻

①　一般只有钢管的1/4，球墨铸铁管的1/5, 水泥管的1/10

②　运输、安装方便

③　基础要求相对较低

7、无水源二次污染

食品级树脂内衬，安全卫生，有效保障输水水质不受污染。

8、维修较方便快捷

注： CWFP管外径一致且断面结构密实，不渗水，可采用哈夫节修复。

可采用现场糊制、柔性管箍或哈夫节、局部换管等多种维修方式，比较方便快捷

9、节能效果好

由于玻璃钢夹砂管内壁光滑且长期稳定，在供水运行中，具有明显的节能效果。

10、抗震性能好

CWFP管属于柔性管材，套筒接头属于柔性橡胶接头，两者在地震力作用下能有效耗能，抗震性能好。
