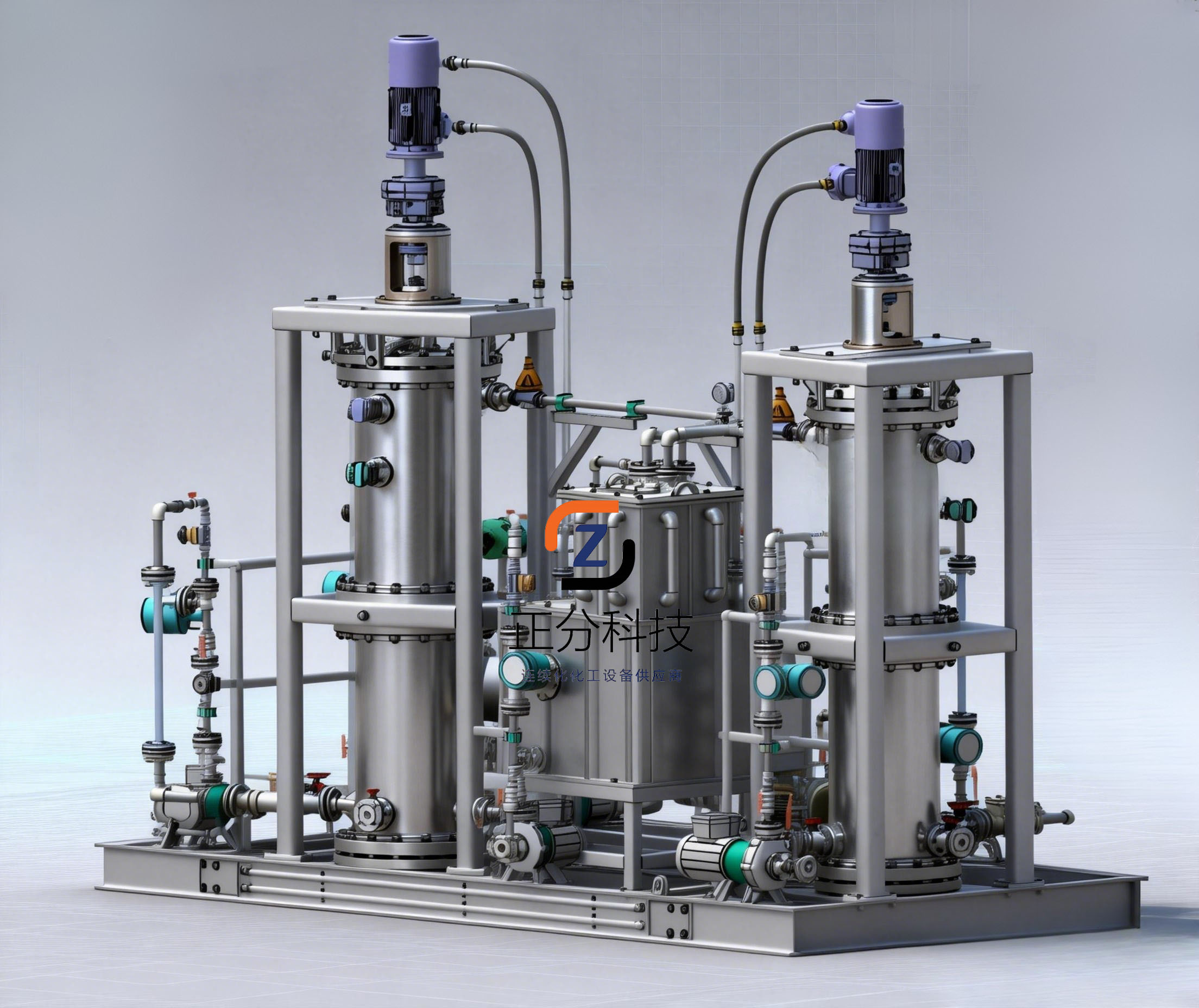

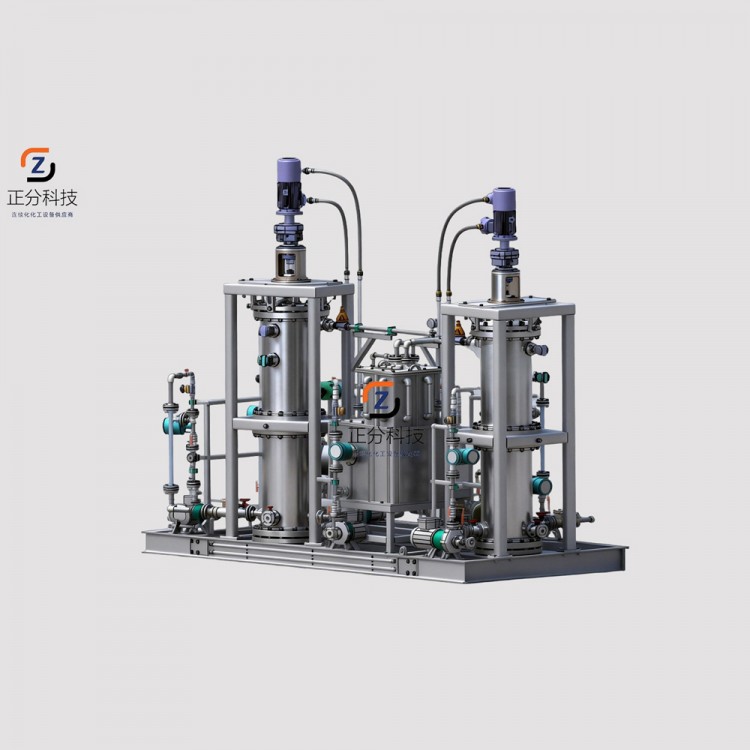

二氧化碳反萃设备采用涡轮气-液-液连续反应萃取设备，是一种逐级接触式反应萃取设备，该设备由涡轮混合器、气体释放器、澄清槽、分相区和管道等组成。

设备结构

涡轮混合器由一个泵轮和若干个理论混合区组成，混合器具有一定抽吸能力，将相邻两级的轻、重两相抽吸到混合器内经过若干个理论混合区实现连续多级混合，从而实现高效混合。混合后的料液从涡轮混合器出口流到澄清槽内，槽内隔流板可快速降低料液流速，减弱对槽体内轻、重相分离的干扰；澄清槽是利用重力实现两相分离，在设计选型时根据物料分层时间和流量计算澄清槽的大小。

涡轮混合器、澄清槽和分相区（如上图所示），在每一级设备内不互溶的两种  液相会进行搅拌混合和澄清分相两个过程，从而实现目标溶质在不同液相间的传质与分离。

工作原理

料液和萃取剂通过进料泵按照工艺要求的比例和流量同时连续地泵入设备涡  轮混合器，完成混合萃取过程。随后，两相混合液连续流入澄清室，在重力的作用下，密度大的物料逐步沉降至澄清室底部，而密度小的物料在澄清室的上部，最后通过各自出口从设备内排出。

涡轮萃取通过内置高速涡轮产生动态剪切力与湍流，打破 CO2与锂盐溶液的传质边界层，强化 CO2与原料液的传质效率，提升 CO2反萃效率，实现连续化萃取过程。
