华能电力辅机为此专门研制了“失电快开型立式插板门”(焦炉地下烟道插板阀、重锤快开阀），该装置能实现在系统异常时，在失电情况下也能自动、及时、快速打开，确保烟气快速通过，从而保证系统安全。

　　一、概     述

　　实施焦炉烟气脱硫项目，需要将地下烟道内烟道气取出，并需在取气孔后增设立式插板门以防止焦炉烟道气泄露或回流。但是当出现烟气主风机断电等特殊状况时，为了保证系统安全，需要该立式插板门必须能自动、及时、快速打开，从而保证烟气能通过地下烟道正常排出系统。

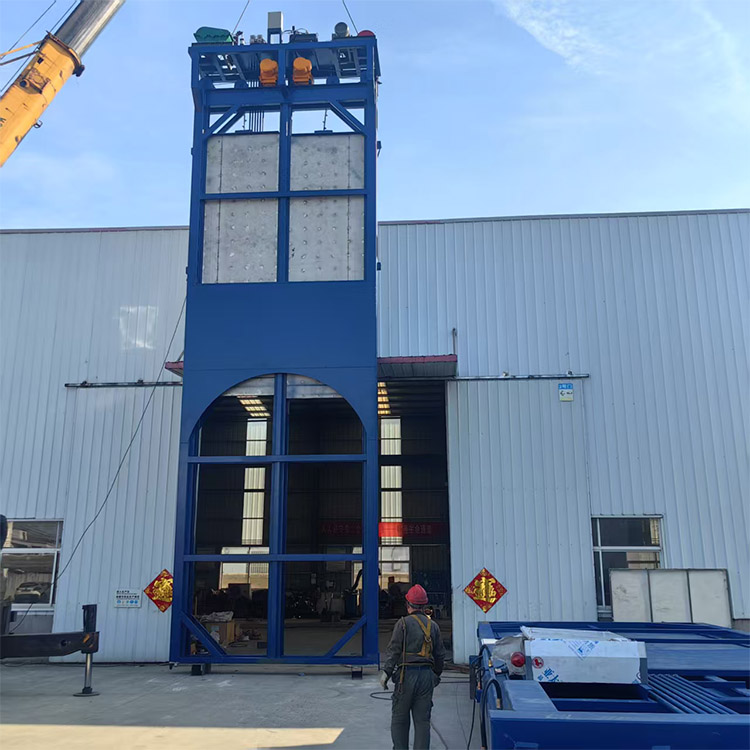

　　 连云港市华能电力辅机为此专门研制了“失电快开型立式插板门”，或称为：快开插板门、快开烟道阀门、快开烟气插板门、焦炉地下烟道插板阀、重锤快开阀、焦化快开插板阀。该装置能实现在系统异常时，在失电情况下也能自动、及时、快速打开，确保烟气快速通过，从而保证系统安全。

　　二、装置主要组成

　　失电快开型立式插板门装置主要由插板门主体部分和驱动装置两大部分组成。两大部分左右平行布置，通过钢丝绳滑轮装置连接成一个整体。详情参见下图“失电快开型立式插板门结构示意图”。插板门主体部分主要由门体框架、门体、弹性线型密封片三向定位导轮组等几部分组成。驱动装置主要由装置框架、平衡重锤、重锤导轨、阻尼装置、减震装置、重锤提升装置、锁紧装置、快速释放装置以及控制系统等几部分组成

三、技术指标
