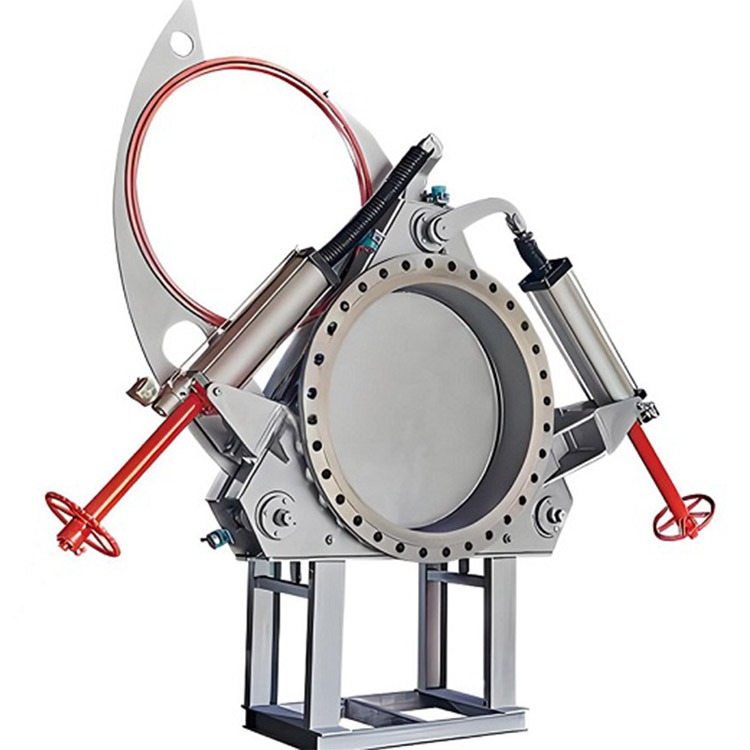

盲板阀，业界常称“眼镜阀”，是一种专为实现气体介质绝对切断而设计的安全型闸板阀。

      盲板阀，业界常称“眼镜阀”，是一种专为实现气体介质绝对切断而设计的安全型闸板阀。其设计与制造严格遵循《GB6222 工业企业煤气安全规程》的要求，核心使命是为各类气体管道系统提供可靠的安全保障。该阀门广泛应用于工矿企业、市政、环保等领域的气体管路，特别适用于切断有毒、有害、易燃易爆的气体，确保检修作业安全，亦可作为管道终端盲板使用，显著缩短系统检修与隔离时间。

      一、 结构与组成

      盲板阀的典型结构设计科学，刚性强，主要由以下几部分构成：

      阀体结构：由左阀体、右阀体、中阀体及连接螺杆共同构成一个坚固的刚性框架，确保阀门在承压状态下的稳定性。

      核心部件：核心部件为扇形阀板（闸板），其作用类似于“眼镜”的镜片：一侧为盲板，另一侧为通孔板。通过驱动此阀板转位，实现管道的“通”与“断”。

      驱动系统：通常配备三套驱动装置，功能划分明确：

      夹紧/松开装置：多为手动（部分型号可为电动、气动或液动），负责在操作前后压紧或释放密封副。

      阀板切换装置：常采用电动推杆（也可根据工况选择气动、液动），负责驱动扇形阀板完成盲板位与通孔位的切换。

      密封系统：采用高性能橡胶密封圈，分别安装于左、右阀体上，形成一道可靠的双向密封结构，确保阀门在关闭状态下的零泄漏。

      二、 工作原理与特点

      盲板阀的启闭操作遵循严谨的“先松后转，先转后紧”两步流程，以确保密封面不被损坏并实现完全切断：

      松开阶段：首先启动两个夹紧装置，使左右阀体与密封圈脱离接触，为阀板转动创造空间。

      切换阶段：随后启动阀板切换装置（如电动推杆），驱动扇形阀板旋转180°，使管道从“通孔导通”状态切换至“盲板切断”状态，或反之。

      夹紧阶段：阀板就位后，再次操作夹紧装置，使左右阀体压紧密封圈，形成强制密封。

      特别注意：为确保设备安全与使用寿命，严禁在夹紧装置未完全松开的情况下强行启动阀板切换装置。

      其主要性能特点如下：

      绝对切断：通过实体盲板实现物理隔离，确保对气体介质的绝对切断，安全可靠。

      密封优异：双密封圈设计，密封性能好，最高密封试验压力可达0.275MPa。

      驱动多样：提供手动、电动、气动、液动等多种驱动方式，并可实现远程自动化控制。

      操作安全：逻辑互锁的操作流程，有效防止误操作，保障人身与设备安全。

      结构紧凑：体积小、重量轻、启闭动作迅速，便于安装与操作。

      适应性强：公称压力范围宽（0.05-0.25MPa），根据密封材料不同，适用温度最高可达300℃。阀体主要材料为碳钢，连接法兰符合JB/T81-94等标准，通用性好。

      三、 主要类型

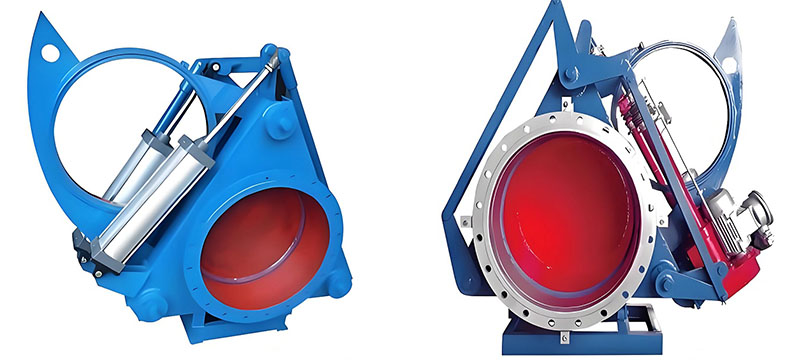

      根据具体结构形式和驱动方式，盲板阀主要可分为：电动盲板阀、液动盲板阀、封闭式插板阀以及电动敞开式盲板阀等，用户可根据实际工况需求进行选择。

      四、性能参数

      五、连接尺寸

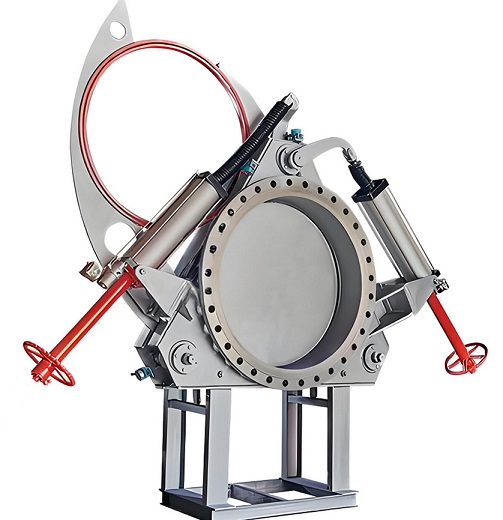

　　1.外形结构图

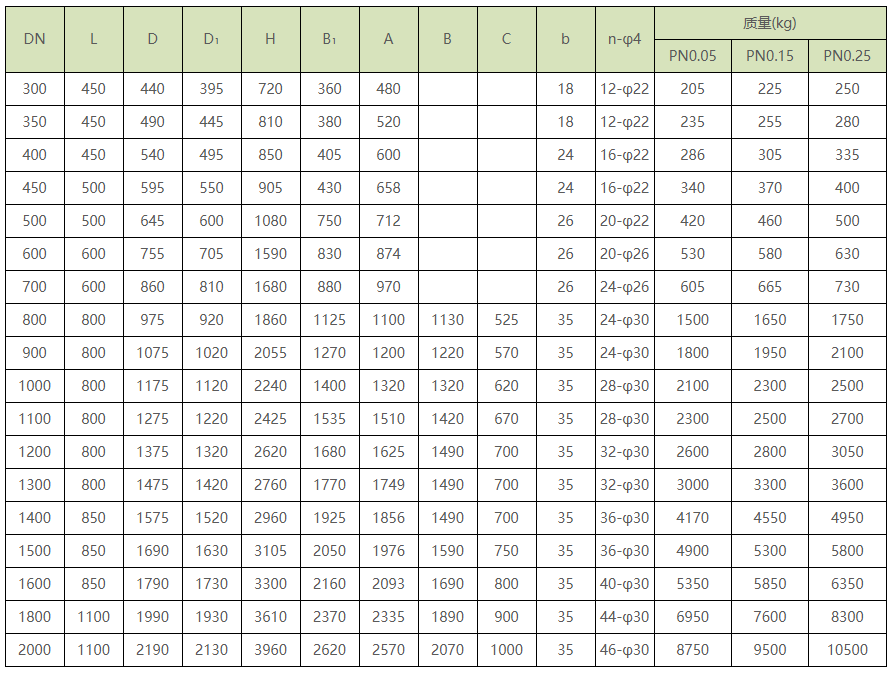

　　2.连接尺寸表
