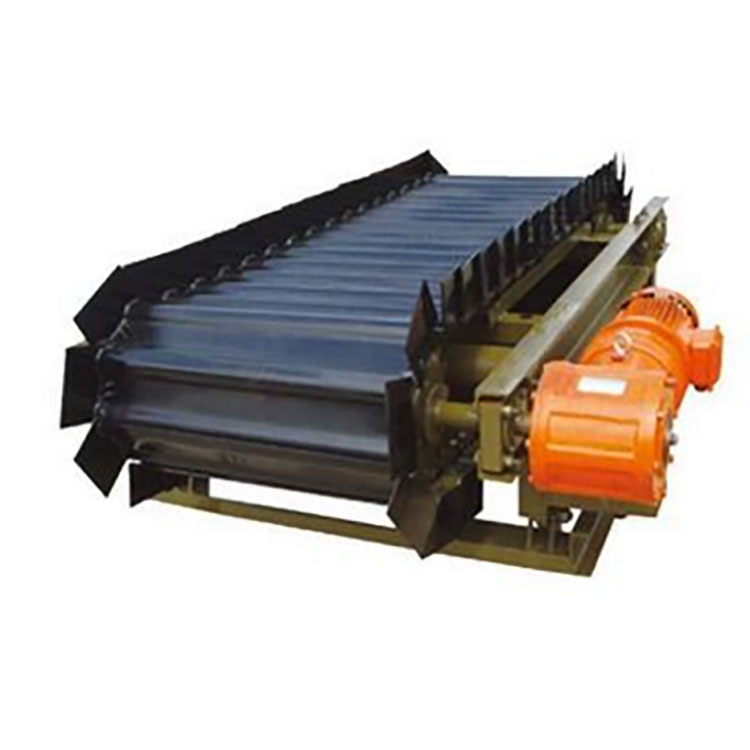

链板给料机是一种全钢结构的装置。它的主要组成部分：动力部件（电机、减速机）、耐高温链板、弹簧片、配重块、框架。秤体相当一个杠杆，在没有物料时，秤体处于大致平衡状态，荷重传感器基本不受力或受力很小；当有物料时，物料的重力传递给荷重传感器，荷重传感器把链板的运行速度也转换成电信号送至仪表或计算机进行处理，从而计算出瞬时产量和累计量，同时，它还能调节链板的运行速度，实现定量给料控制。

●工作原理

自链板上 物料的重量信号和链板运行的速度信号一同传送到3W2000（一机一路DCS接口）测量和控制系统中（3W2000内部均以微处理器为核心）。通过连续不断的比较设定值与链板实际输送的物料重量，不停的调节链板的运行速度。因此使物料流量总能稳定在设定值上。

●主要特点

1、专用于高温物料的计量和控制。

2、的U型裙边链板，采用16锰4~5MM厚板，由专用模具冲压成型。

3、输送机构采用50.8节距的单侧弯板滚珠链和链轮，耐温、耐磨、不跑偏。

4、仿申克直联减速电机，保证了长期稳定运行。

5、采用高精度传感器（拉力）悬挂称重。

6、采用数字采集模块，有效分辨率高达100万；采集速率50次/秒；年漂移小于50PPM；温度漂移小于50PPM。

7、速度测量选用齿轮测速或旋转编码器测速。

●应用

可广泛用于水泥行业出窑或入磨高温熟料的计量和控制

链板一次压模成型、坚固耐用不变形

的链条设计、运行平稳不爬链

●技术指标

控制精度：1% 给料能力：10t/h--100t/h 物料温度：≤350℃ 料粒度：粒、块状，直径不大于50mm以保证出料均匀
