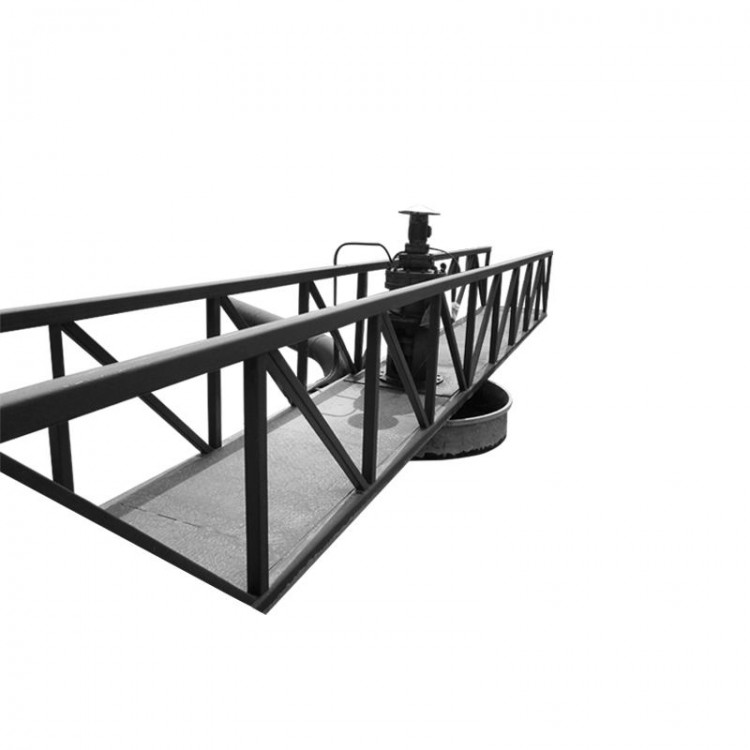

吸泥机，用于污水处理厂、自来水厂平流沉淀池，将沉降在池底上的污泥刮到泵吸泥口，通过泵吸，边行车边吸泥，然后将污泥排出池外。

　　一、产品简介二、主要特点1)结构简单重量轻:由于采用桁架结构，比传统结构重量大大减轻。2)维护简单方便，运行费用低。3)新型的传动机构，减速机采用轴装式减速机，安装方便，结构简单紧凑，效率高。4)根据用户需要，行走轮可为橡胶轮、尼龙轮、钢轮。可按用户特定尺寸制造，与水接触的部件亦可用不锈钢制作。三、结构与原理行车式泵吸泥机由工作桥、吸泥管、排泥管、液下吸泥泵、驱动机构、电控箱等组成。本设备由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池的一端运行到池子的另一端，边运行边吸泥，撞到行程控制，返回到原地;撞行程开关，停车;停车时间由时间继电器控制(1分--12小时)，完成一个工作周期。(吸泥机，刮吸泥机，污水处理设备)

　　虹吸式吸泥机，用于平流沉淀池将沉降在池底的污泥刮到泵吸泥口，通过泵吸，边行走边吸泥，然后将污泥排出池外，可以解除清理池底污泥之苦。行车式刮泥机可根据用户的要求设置浮渣刮板。按水流方向，可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时，刮泥耙落下，这样周而复始的工作。

　　用途：

　　本设备用于给水净化厂沉淀池，排除沉淀在池底的污泥。根据沉淀池池型，可分为两类：

　　l、平流沉淀池吸泥机

　　2、斜管沉淀池吸泥机

　　特点：

　　B/HXN型系列吸泥机是在总结我国多年来设计、运行经验的基础上选用改革开放以来国产更新换代元、器件设计的新一代吸泥机，具有以下特点：

　　1、采用德国技术——潜水无堵塞泵吸泥，可全扬程运行，性能好，重量轻，克服了过去使用液下泵因轴长易引起振动而产生的磨损及安装、维修困难的缺陷;

　　2、采用特有的小容量潜污泵，可实现每台泵只带一个吸泥咀的吸泥系统，从而即使在沉淀池出水端具有纵向出水槽及其支墩的给水工艺布置，吸泥机仍然通行无阻，保证了全长范围内的排泥效果;

　　3、泵/虹吸两用省水节能：在具有虹吸排泥条件的沉淀池，可充分利用出水堰和排泥口的位差，在潜污泵启动出泥后切断潜污泵电源，由泵吸转换为虹吸，既省水节能又省去了系统抽空装置;

　　4、由于不用抽真空装置，操作简便并易于实现自动化和微机管理;

　　5、主梁结构合理，对于大跨度平流沉淀池吸泥机采用桁架式或“L”型组合梁;中、小跨度的斜管池吸泥机采用单或双管式梁、型钢梁;特别是斜管沉淀池水中吸输泥管既为通道又作承载构件，因而用料省且制造维护方便。

　　6、可选新型的传动装置，驱动装置中关键部件—采用新产品轴装式或法兰安装式减速器，不用联轴器，无需对中、结构紧凑、效率高、重量轻。

　　构造及工作过程：

　　如图l～2所示，由多台潜水无堵塞泵组成吸、输泥系统、断流阀、主梁、端梁及驱动装置、轨道和控制柜等组成。主梁由两端梁上的驱动装置带动，沿铺设在池顶上的轨道行驶，随主梁一同运动的潜污泵将沉积在池底的污泥吸取并经输泥管排至池外排泥沟。当具有虹吸条件的沉淀池(沉淀池出水堰与排泥口位差不小于3米)在潜污泵启动排泥后切断电源，排泥方式即可由泵吸切换为虹吸;当要求停止排泥时，可打开断流阀，大量空气进入输泥管道，虹吸破坏，排泥即行中断。

　　电气控制：

　　可根据用户需要对吸泥机吸泥次数及行程自动控制，亦可带PLC接口。
