鹤管拉断阀是鹤管装卸系统的核心安全防护阀门，安装在鹤管与槽车的连接管路中（分气相 / 液相端），当槽车因误操作、突发故障等原因与鹤管发生意外牵拉、撞击时，可快速自动断开管路并双向密封，防止介质泄漏、火灾爆炸、环境污染等安全事故，是石化、化工库区鹤管装卸作业的必备安全装置。

　　核心结构组成

　　整体为模块化机械结构，核心部件均采用耐腐、耐压、抗冲击材质，适配鹤管介质输送要求，主要组成：

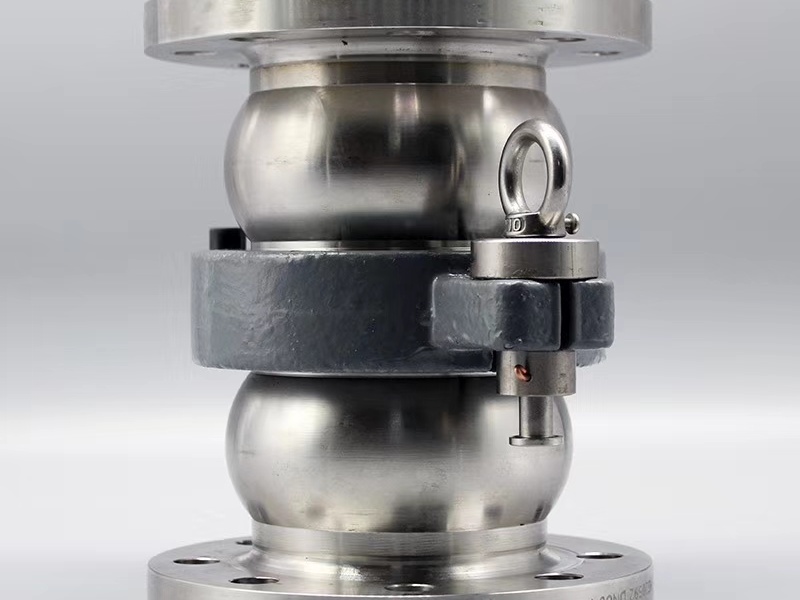

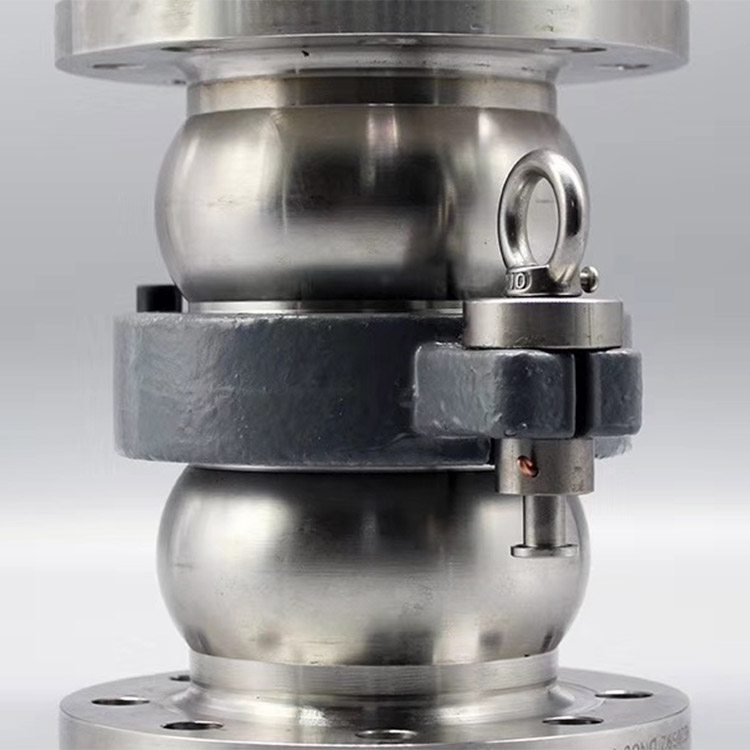

　　拉断主体：采用分体式卡箍 / 法兰连接结构，内置应力触发机构，是实现管路拉断的核心部件；

　　双向密封组件：断口两侧均设主密封 + 辅助密封（丁腈橡胶 / 氟橡胶材质），拉断后瞬间实现双重密封，杜绝介质渗漏；

　　应力触发机构：内置弹簧、连杆或剪切销式触发结构，可精准设定拉断力（适配不同管径鹤管），达到设定拉力时快速断开，无卡顿；

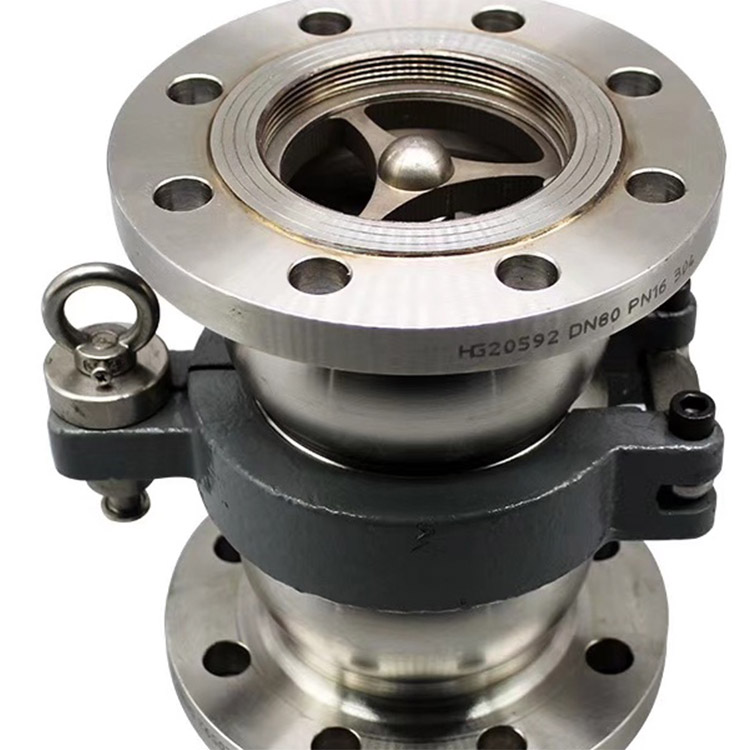

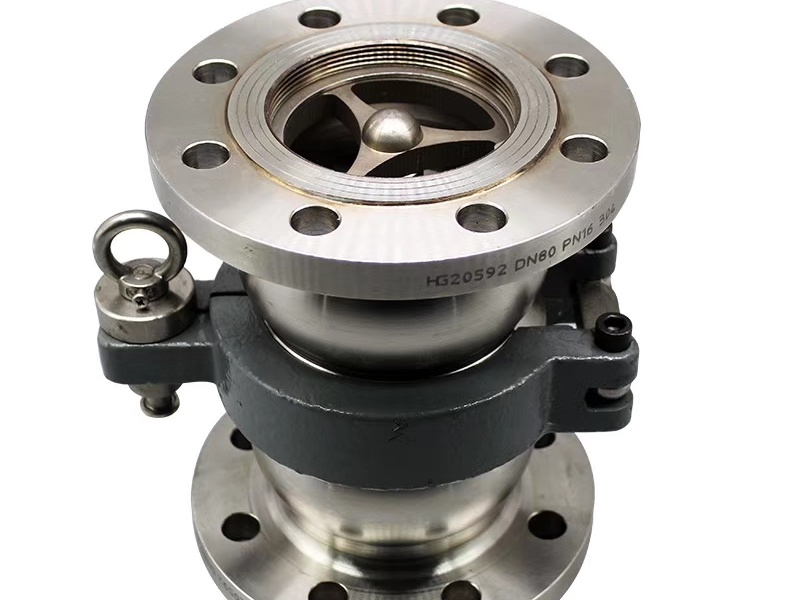

　　连接法兰 / 接头：与鹤管、槽车管路无缝对接，支持国标 / 美标 / 日标法兰，适配不同规格鹤管（DN25~DN200）；

　　复位 / 检修部件：拉断后可快速拆卸复位（部分款为一体式可复位，部分为分体式更换易损件），配套检修口，方便日常维护；

　　辅助防护件：外置防腐护罩、防静电接地端子，防止阀体锈蚀、静电积聚，适配库区防爆环境。

　　工作原理

　　鹤管正常装卸作业时，拉断阀处于常通状态，介质通过阀体顺畅输送，触发机构处于无应力复位状态；当槽车与鹤管发生意外牵拉，管路拉力达到拉断阀预设额定拉断力时，应力触发机构瞬间动作，拉动分体式主体断开，同时断口两侧的密封组件在弹簧 / 介质压力作用下快速贴合密封面，实现管路双向密封，切断介质输送通道；拉断后阀体无余流、无喷溅，可有效控制泄漏范围，后续可通过简单复位或更换易损件恢复使用。

　　核心特点与优势

　　精准拉断，安全可靠：预设拉断力精准可控（5kN~80kN），仅在达到额定拉力时断开，避免误触发，拉断后双向密封零泄漏；

　　耐腐耐压，适配性强：主体材质可选碳钢、304 不锈钢、316L 不锈钢、哈氏合金，密封件适配汽油、柴油、重油、化工溶剂、酸碱介质等，工作压力 0.6~4.0MPa，满足不同鹤管装卸介质要求；

　　响应迅速，无二次伤害：拉断动作瞬间完成（＜0.1s），断开时无冲击、无火花，避免因断管冲击引发二次事故，适配库区防爆要求；

　　安装便捷，维护简单：法兰 / 卡箍式快装设计，可直接串联在鹤管气相 / 液相管路中，无需改造原有鹤管结构；拉断后复位 / 检修操作简单，无需专业工具，大幅缩短停机时间；

　　抗振耐磨，使用寿命长：阀体内部无易卡滞部件，耐受库区管路振动、介质冲刷，日常无需频繁维护，适配鹤管高频次装卸作业；

　　合规适配，全场景覆盖：符合 GB/T、API、EN 等国内外石化设备安全标准，可配套顶部装卸鹤管、底部装卸鹤管、伴热鹤管等所有类型鹤管，支持气相 / 液相单独安装或成套配置。

　　适用场景与配套要求

　　核心适用场景：石油、石化、化工、粮油、燃气等行业库区，配套顶部装卸鹤管、底部装卸鹤管、伴热鹤管使用，适用于汽油、柴油、重油、化工溶剂、液化烃、酸碱介质、食用油等各类流体介质的槽车装卸作业；

　　配套安装要求：串联安装在鹤管与槽车的连接端（距槽车接口 1~1.5m 处最佳），气相、液相管路需单独安装拉断阀，不可共用；安装时需保证阀体水平 / 垂直，避免应力偏载，同时连接防静电接地端子，与鹤管静电接地系统形成整体；

　　适配规范要求：需根据鹤管管径、介质特性、工作压力选择对应型号，拉断力设定需匹配鹤管管路强度，避免拉断时损坏鹤管主体。

　　日常维护与检查要点

　　定期检查密封性能：每月通过试压检测阀体密封情况，发现密封渗漏及时更换密封件，确保密封性能完好；

　　检查触发机构：每季度检查拉断力设定值，清理触发机构内的灰尘、介质残渣，防止卡滞，剪切销式需检查销钉完好性，避免提前断裂；

　　防腐与润滑：定期对阀体表面、连接螺栓做防腐处理，对活动连杆、轴承加注耐介质润滑脂，防止锈蚀、卡滞；

　　拉断后检修：发生拉断动作后，需全面检查密封件、触发机构是否损坏，更换受损部件并试压合格后，方可再次投入使用；

　　定期校准：每年对拉断力进行专业校准，确保与预设值一致，避免因长期使用导致拉断力偏差。
