蒸汽排放消音器是针对高温高压蒸汽放空的专用降噪设备，以 “小孔喷注 + 扩容降压 + 阻抗复合” 为核心，适配锅炉点火排汽、安全阀排气、汽轮机排汽等场景，消声量 30–42dB (A)，满足 GB 12348 厂界与职业健康噪声标准。

　　核心原理与结构

　　采用三级复合消声体系，兼顾宽频降噪与气流顺畅：

　　小孔喷注（一级）：将大口径排汽口分解为数百个 φ1–3mm 小孔，蒸汽从超音速降至亚音速（≤30m/s），削弱湍流噪声，消声量 15–20dB (A)；

　　抗性膨胀腔（二级）：2–3 个不同容积的膨胀腔（腔径为管道直径 2–4 倍），通过反射、干涉抵消低频（100–500Hz）噪声，消声量 10–15dB (A)；

　　阻性吸声层（三级）：内置耐高温吸声材料（如陶瓷纤维、不锈钢微穿孔板），耗散中高频噪声，消声量 5–10dB (A)。

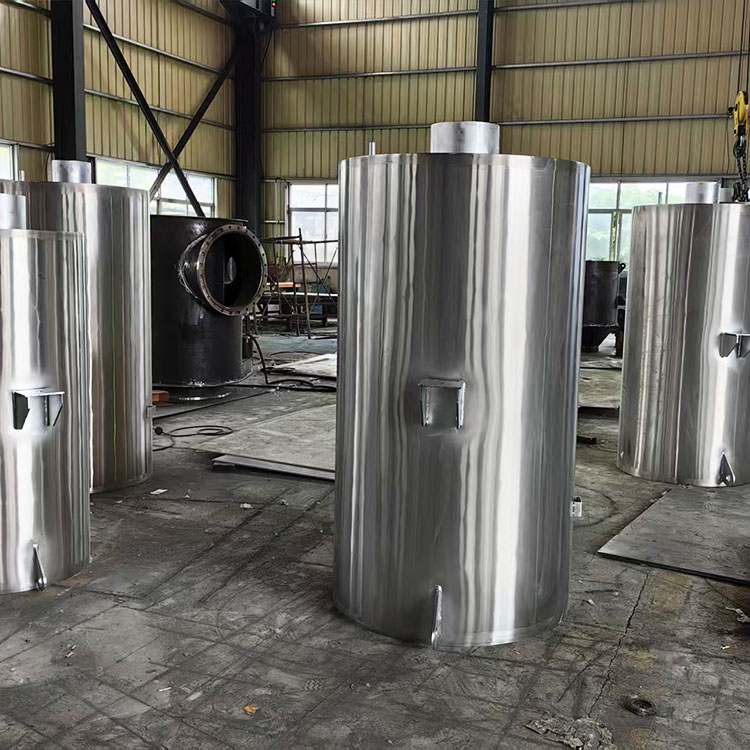

　　整体为碳钢 / 304/316L 不锈钢壳体，模块化设计，可吸收管道热位移，避免额外应力。

　　选型与安装要点

　　工况匹配：按蒸汽压力、温度、流量、管道口径确定类型与规格，高压选 TB/TA 型，低压选 TD 型，宽频噪声选复合型；

　　消声量核算：按排放噪声值与目标值差，选择消声量≥30dB (A) 的型号；

　　安装规范：

　　位置：装在排汽管道末端，垂直安装于厂房顶部，独立支架承重≥2 倍设备重量；

　　连接：法兰配耐高温密封垫，避免漏汽；预留热膨胀间隙，吸收管道位移；

　　流向：与蒸汽流向一致，避免急弯与变径突变。

　　运维与寿命

　　定期检查壳体、法兰密封与吸声材料，高压工况每半年一次，低压工况每年一次；

　　更换老化吸声材料（陶瓷纤维 / 微穿孔板），确保消声效果；

　　金属壳体 + 耐高温材质，正常工况使用寿命 8–10 年，维护成本低。

　　快速选型步骤

　　明确蒸汽压力、温度、流量、管道口径与排放方式（连续 / 间歇）；

　　按工况选类型：高压点火→TB，安全门→TA，低压→TD，宽频→复合型；

　　匹配材质与连接方式，控制压力损失≤5% 额定压力；

　　核算消声量与安装空间，必要时定制长度 / 截面。
