实验项目

1、液压传动各元部件结构及工作原理观摩、拆装实验。

2、液压装载机械演示控制实验。

3、PLC软件仿真演示及控制实验。

4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

实验内容

1、液压传动各部件结构及工作原理观摩、拆装实验

1）机械部件的测绘与分析；　 　

2）液压控制系统原理的学习与分析。

2、液压装载机械演示控制实验

1）装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；　 　

2）卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。

3 、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

性能与特点

1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。

2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。

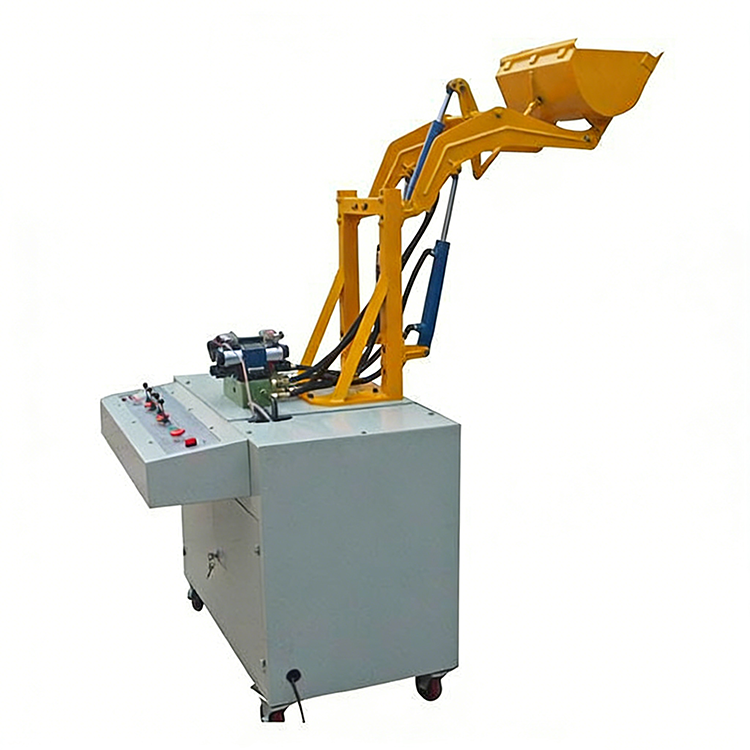

3、装载机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。

4、装载机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。

5、实验控制采用手动控制和自动控制两种方式。

6、实验部件采用耐压胶管，压力可达到25Mpa。

7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。

主要技术参数

机型号：M3P4H523

功率：1.5KW

转速：1420r/min

油泵型号vp12-08

额定压力：7Mpa

额定流量：8ml/rev

外形尺寸：1550×650×1800mm
