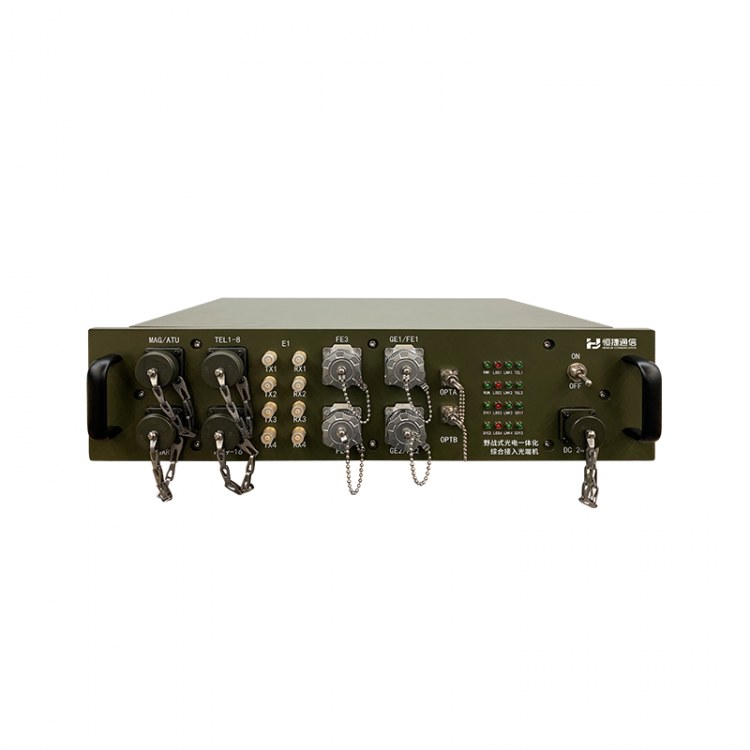

HJ-iAN220BJ是一款基于SDH、PCM和软交换技术的野战式光电一体化综合接入光端机。HJ-iAN220BJ采用内插卡式设计，出厂前可根据客户需要灵活选配各种业务插卡，并配备对应的前面板和后面板。本说明书所介绍的是常备的一种业务组合模式。

       HJ-iAN220BJ传输线路侧可提供8路SDH光口，可选STM-1、STM-4或STM-16；业务侧主要提供1000M/100M 以太网光接口和以太网电接口、E1接口、FXO电话接口、FXS电话接口、磁石电话接口和群路A接口等。1000M/100M EOS以太网业务带宽以VC12（2M）或VC4（150M）为步阶，在2M至137M或150M至1000M范围内灵活可设。

        HJ-iAN220BJ组网方式灵活，可构建点对点、点对两点、链网、环网等多种网络拓扑结构。HJ-iAN220BJ的SDH光口可与其他厂家符合相关标准的SDH光口对通使用。FXO、FXS和MAG业务信令格式可设，因此可与国内外主流PCM产品对通使用。

       HJ-iAN220BJ提供了多种安全保护机制，包括光线路1+1保护、主控交叉盘的1+1保护、光线路环网保护、输入电源1+1供电保护、抗电源浪涌保护、抗静电保护、抗震动保护、防潮保护、防沙尘保护等。

       HJ-iAN220BJ 主要定位于军-队、武警、公安、消防等专网用户，已被广泛应用于野外训练、应急保障、维稳处突和抢险救灾等应用场景。

功能特点

1. 设备采用防尘、防潮和抗震机箱，支持内插卡（用户可在出厂前选择业务插卡）。

2. SDH光接口、以太网光接口、状态指示灯和网管接口位于设备前面板。

3. 电源接口、电话接口、以太网电接口、E1电接口和群路A接口等位于设备后面板。

4. 传输线路提供8路速率可设的SDH光接口（FC型），其中第1路至第4路光口可选155M、622M或2.5G，第5路至第8路光口可选155M或622M。

5. 业务侧可提供8路非平衡式75欧E1业务口。

6. 业务侧可提供24路电话业务口，出厂前可选FXO卡、FXS卡、MAG卡或SOM卡（SOM卡支持通过网管软件将电话口配置成FXS、FXO或MAG）。

7. 业务侧可提供4路GE千兆以太网电接口，单接口带宽可设（1~63）×VC12（2Mb/s至137Mb/s） 或（1~7）×VC4（150Mb/s至1000Mb/s）。

8. 业务侧可提供2路GX千兆以太网光接口，单接口带宽可设（1~63）×VC12 （2Mb/s至137Mb/s）或（1~7）×VC4（150Mb/s至1000Mb/s）。

9. FXS模块和MAG模块均采用独立铃流电路设计，互不干扰、安全性高。

10. 设备支持基于软交换网络呼叫控制的SIP协议，支持V5信令、No.7信令、PRI信令（订制功能）。

11. 设备支持点对点、点对两点、链型和环型组网，或与其他SDH设备混合组网。

12. 设备采用抗浪涌和防雷电路设计，支持电源输入防反接功能。

13. 设备提供完备的状态指示灯，包括光口状态、E1状态、电源状态、网管连接状态、以太网状态等。

14. 通过网络管理软件对64K通道、VC12（E1）和光通道进行环回设置。

15. 通过网络管理软件可对提供64K通道和VC12（E1）通道进行误码测试。

16. 设备可选主控交叉盘1+1热备份（内置）。

17. 设备支持交流电源和直流电源，支持电源输入1+1热备份。

18. 设备支持内置风扇散热。

19. 设备提供以太网管理接口，可通过网络管理软件对设备和网络进行管理，网络管理软件主要功能包括配置管理、资源管理、告警管理、性能管理和安全管理五大功能模块。
