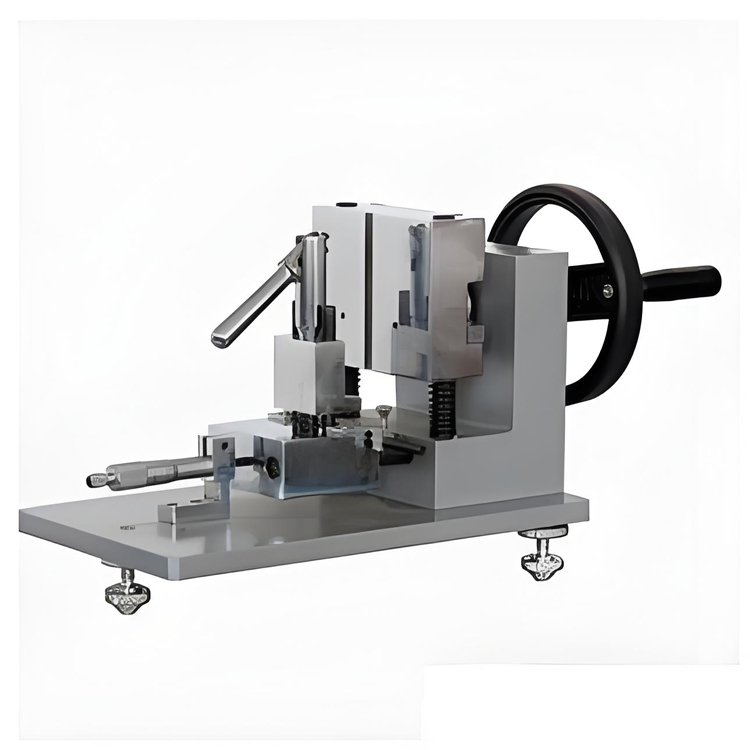

JZ-5023缺口制样机

一.缺口制样机特点及用途
手动缺口制样机是悬臂梁、简支梁式冲击试验机做非金属材料冲击
韧性试验时所用缺口试样的制样设备，本设备可供科研机关、大专
院校、非金属材料生产厂等单位的实验室制作缺口试样使用。该机
技术参数符合 ISO179-1993 、 ISO180-1993 及 GB/T1043-93 、
GB/T1843-1996 标准规定的要求。
二.缺口制样机技术参数：

1 、刀具行程： 24mm

2 、进刀速度： 4mm /min

3 、试样类型： 1 型、 2 型、 3 型

4 、缺口类型： A 型、 B 型、 C 型

5 、刀具参数： A 型刀具 :45±1 度 r=0.25±0.025

　　B 型刀具 :45±1 r=1.0± 0.025

　　C1 型刀具 :45±1 r=0.1± 0.02

　　C2 型刀具 : 厚度 1=2±0.1 r<= 0.1

　　C3 型刀具 : 厚度 2=0.8±0.1 r=0.2±0.05

　　型材： 45±1 r=0.2±0.05

6 、进给量： 0.5mm / 行程

7 、进给行程： 10mm
8.机体为铸件铸造加工
标准试样
　　A型刀具：450±10 R=0.25±0.5mm(适用 ISO179、ISO180、GB/T1043、GB/T1843)
    B型刀具：450±10 R=1.00±0.5mm
　　C1型刀具：450±10 R=0.10±0.02mm(适用 ISO179中的C型试样)
　　C2型刀具：厚度=2.02±0.2mm R<=0.1mm(适用 GB/T1043中的C型试样)
　　C3型刀具：厚度=1.8±0.1mm R<=0.1mm(适用 GB/T1043中的C型试样)
　　型材：450±10 R=0.20±0.5mm(适用 GB/T8814中的简支梁冲击试样)
