1. 气浮板的核心原理
气浮板通过向平台底部或导轨喷射高压气体（如空气、氮气），在平台与支撑面之间形成一层微米级气膜（通常5~50μm），从而实现：
非接触悬浮：消除机械摩擦，实现零磨损运动。
超高精度定位：气膜均匀稳定，运动精度可达纳米级（<100nm）。
多自由度运动：可设计为平面气浮（X-Y移动）或旋转气浮（θ轴转动）。
2. 气浮板的主要类型
| 类型 | 特点 | 典型应用 |
|---|---|---|

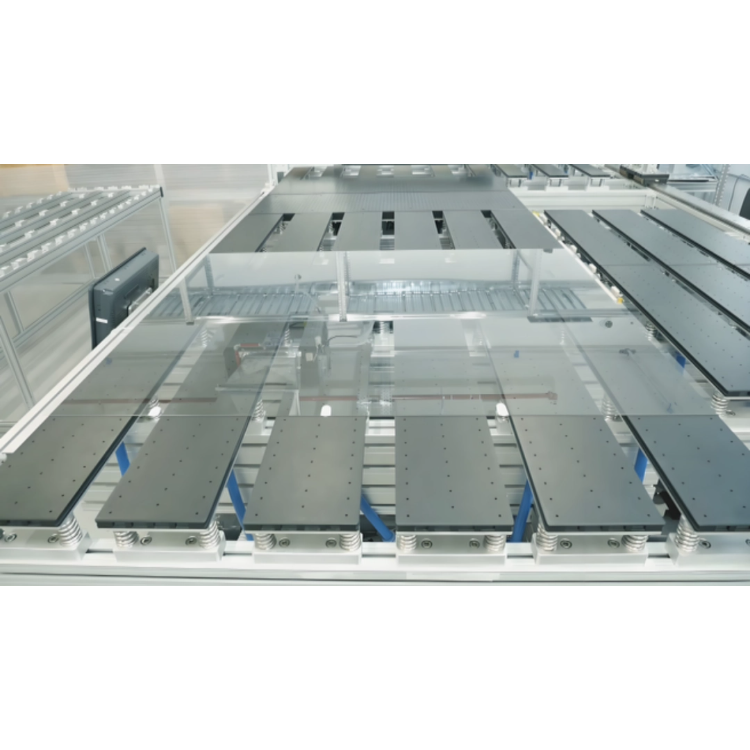

| 平面气浮平台（X-Y轴） | 通过气孔阵列形成平面气膜，实现二维精密移动 | 光刻机、晶圆检测 |
| 气浮导轨（直线运动） | 沿气浮导轨单向运动，刚度高、无反向间隙 | 精密机床、测量设备 |
| 旋转气浮平台（θ轴） | 利用环形气膜实现无摩擦旋转 | 卫星姿态控制、光学对准 |
| 真空预载气浮平台 | 结合真空吸附增强稳定性，抗外部干扰 | 高加速度运动平台 |
3. 典型应用场景
半导体制造
光刻机工作台（ASML）：纳米级套刻精度。
晶圆检测设备：高速无振动扫描。
精密加工与测量
超精密机床：加工光学透镜、自由曲面。
三坐标测量机（CMM）：高重复性检测。
航空航天
卫星载荷校准：无摩擦旋转测试。
惯性导航模拟：高精度运动仿真。
科研仪器
同步辐射装置：光束线精密调整。
量子实验平台：抗振动干扰。
