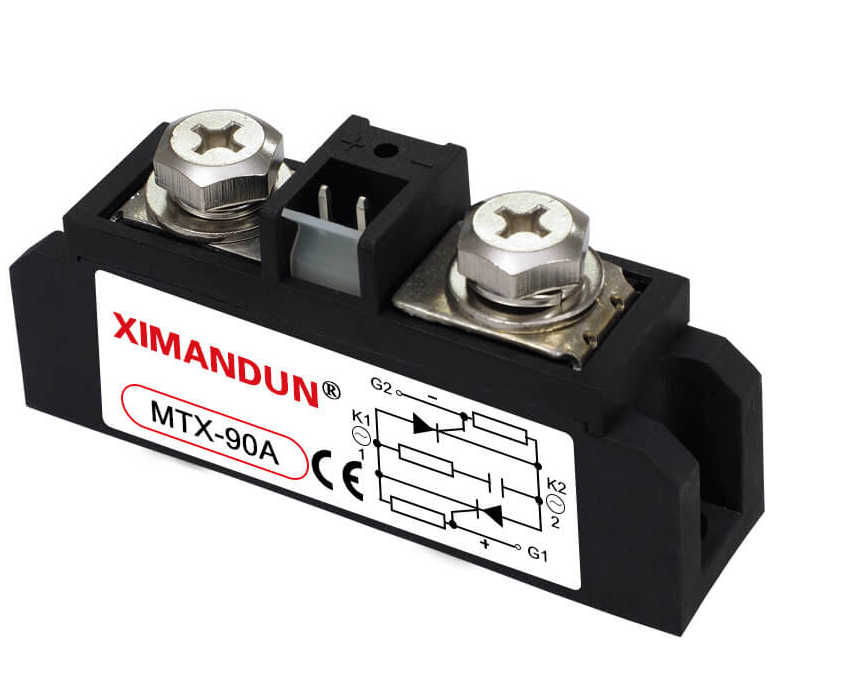

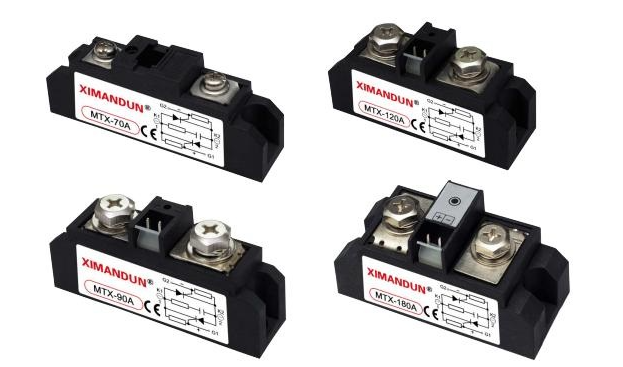

希曼顿（可能指“西门子”或某品牌的音译）的 MTX系列全控型整流模块 是一种用于电力电子领域的功率转换设备，主要用于将交流电（AC）转换为可控的直流电（DC）。以下是对该模块的详细解析：

　　1. 基本功能与特点

　　全控型整流：采用全控型电力电子器件（如IGBT、MOSFET），可实现交流到直流的双向能量转换，且输出电压/电流可控制。

　　应用场景：工业电源、电机驱动、可再生能源系统（如光伏逆变器）、UPS不间断电源等。

　　关键特性：

　　高效率（通常>95%）、低谐波失真。

　　支持PWM（脉宽调制）控制，动态响应快。

　　模块化设计，便于维护和扩展。

　　2. 典型技术参数

　　| 参数 | 范围/示例 |

　　| ------------ -| ----------------|

　　| 输入电压 | 三相380V AC或单相220V AC |

　　| 输出电压 | 0 600V DC可调 |

　　| 额定电流 | 10A 500A（依型号） |

　　| 控制方式 | 数字DSP或模拟控制 |

　　| 保护功能 | 过压、过流、过热、短路保护 |

　　3. 控制方式

　　闭环控制：通过电压/电流反馈实时调节PWM占空比，确保输出稳定。

　　通信接口：可能支持RS485、CAN或以太网，用于远程监控（如Modbus协议）。

　　4. 常见问题与解决

　　故障报警：若模块报过流，需检查负载是否短路或IGBT是否损坏。

　　散热管理：确保散热器风扇正常工作，避免高温降额。

　　谐波干扰：可在输入端加装LC滤波器。

　　5. 选型建议

　　匹配负载：根据直流侧电压/电流需求选择型号，预留20%余量。

　　环境适应性：注意工作温度（通常 25℃~60℃）和防护等级（如IP20）。
