一、介绍

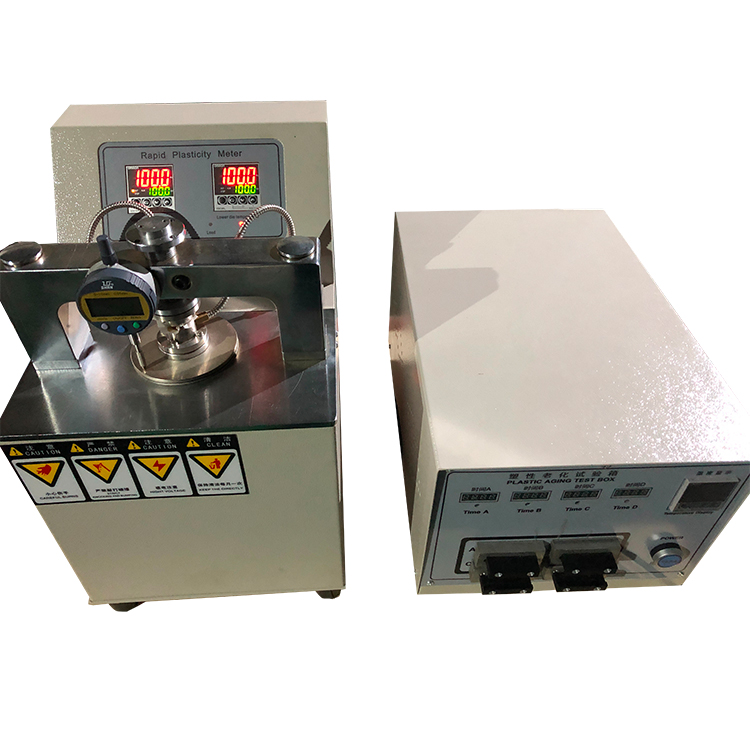

LT-3030橡胶快速塑性计用来测试天然生胶和未硫化塑胶(混炼胶)的快速塑性值(塑性初值P0)及塑性保持率(PRI)。本仪器由主机、冲片机(含裁刀)、高精度老化试验箱、厚度计等部分组成。快速塑性值P0通过主机快速压缩两个平行压块之间的圆柱形试样到1mm的固定厚度，所测试样在压缩状态下保持15s，以达到与平行板之间的温度平衡，然后给试样施加100N+1N的恒定的压力，并保持15s。在这个阶段结束时，通过观测仪表，所测得的试验厚度作为塑性的量度。
塑性保持率PRI通过高精度老化箱将试样在140°温度老化30min后，测出塑性值P30，通过计算得出PRI值。PRI值是天然生胶耐热氧化的量度，值越高表明耐热氧化性能越好。本机采用电子直接控温，升温快、精度高，同时本机采用标准砝码直接加载，克服了由载荷电磁弹簧加压所形成的不稳定和零点漂移的缺点。
二、执行标准
GB/T3510 ISO2007 GB/T3517 ISO2930
三、技术指标 A、主机:
1、控制温度:100±0.1℃
2、加荷值:100±1N
3、电源电压:AC 220V±10%
4、上压板:φ7.3±0.02mm φ10±0.02mm φ14±0.02mm有效高度3.2mm
5、下压板:φ16mm B、老化箱:
1、控制温度:140±0.1℃
2、电源电压:AC 220V±10%
3、计时时间:30min±5s

工作原理:

LT-3030型快速塑性计基本工作原理为：当两块温度为100℃ 平行板，其中上压板固定于移动横梁，下压板为可移动平行板，先将试样压缩为1mm并保持15s，使试样温度均为达到规定温度后，施加100N的力值，15s测量两块平行板之间距离变化值，精确到0.01mm，该值表示了试样的可压缩性能即快速塑性值Po。

LT-3030型快速塑性计可用于测量天然胶塑性保值率（PRI），其基本方法为：将同一试样分两组，一组直接测出塑性初值Po，另一组置于专用老化箱内，在140±0.1℃温度下，老化30min后，测出其塑性值P30,将二组数据用下试计算：

PRI= ×100％

其中：Pom-----------老化前塑性中值

        P.30m----------老化后塑性中值

该PRI值表示了天然胶抗氧化性能，值越高，说明抗氧化性能越好。

特点：

1、本仪器可测定生胶和未硫化混炼胶的快速塑性值，还可测定天然生胶塑性保持率（PRI）。

2、试样老化：老化箱有16组老化试样托盘，可同时老化16×3片试样，各老化温度均在140±0.1℃。

3、本仪器符合ISO2007及ISO2930对仪器的技术要求。

4、本仪器操作简便、快速。便于维修、标定方便、精确度高、稳定性好。
