DLH－105火焰检测器

DLH－105火焰检测器主要用于燃气工业燃烧器的火焰检测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温辐射和对流无反应，具有强抗干扰性能。

一、主要技术指标

1.电源电压220V　±10%　50/60HZ

2.火焰检测　紫外火检（UV探头）

3.检测响应时间≤1秒

4.紫外探头前端使用温度；-40℃- 80℃

5.探头与检测器连接距离　≤200米 （长度按现场需求加工）

6.火焰检测器外形尺寸：85*65*65mm

二、火检模块接线端子如下图所示

  1.接电源的火线L          2.接电源的零线N

  3.接探头连接线3.          4.连接探头连接线4

  5.接第1组开关接点的常闭

  6.接第1组开关接点的公共端

  7.接第1组开关接点的常开

  8.接第2组开关接点的常开

  9.接第2组开关接点的公共端

  10.接第2组开关接点的常闭

四、安装

1.安装

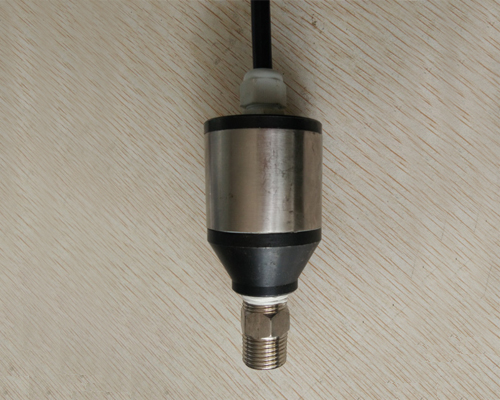

DLH－105紫外线火焰检测器是一种非接触式火焰检测器。用户安装时请将探头对准火焰。探头使用的温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为4分管螺纹。

本产品检测距离会随着火焰辐射强度和检测通道的增大而增大，但距离不能超过10米。

2.调试

DLH－105紫外线火焰检测器模块接通220V电源。电源指示灯亮，火焰燃烧，检测指示灯亮，输出两组开关量信号，火焰熄灭，没有开关量输出。如用户使用的交流电源为不接地电源，如用隔离变压器供电，请将电源的一根线接地。

六、故障排除

1. 燃烧器有火，而检测器显示无火，可能是探头镜片被灰尘覆盖，请擦干净探头石英镜片，如擦拭干净后还是检测不到火焰联系生产厂家！

2.如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。

七、注意

1、变频器在工业生产中具有无可比拟的优越性，但是由于变频器中要进行大功率二极管整流、大功率晶体管逆变，结果是在输入输出回路产生高次谐波电流，对供电系统、负载及其他邻近电气设备产生干扰，尤其是在对防干扰要求比较高的高精度仪表、计算机控制系统等应用中，谐波干扰问题尤为突出，因此对火焰检测器周围有变频设备的供电电源，在火焰检测器供电输入端必须加隔离电源，严防高次谐波电流烧毁、击穿火焰检测器。

2、此火焰检测器及火检探头注意防水，露天使用需加防水罩，避免进水影响火焰检测器使用寿命。
