三组式点火装置总体性能由 1 台独立的控制柜组成，控制柜内部独立控制 3 台点火器。分别通过手动控制 3 路输气管线头部的点火。现场可根据实际需要选择使用。其每台控制柜的点火装置具体要求如下；

1、点火装置应能点燃气钻修井过程中液气分离器分离出的气体或放喷管线排出的游离气体。

2、点火装置全天候工作。

3、装置太阳能供电电源为 1 组 / 台独立的供电电源，可以给每组点火装置单独供电。应采用 24V 可充电电池作为安全电源，并带有太阳能自动充电装置，太阳能充放电控制器需放置在主电控箱内部。在雨、雪、雾天等不利于太阳能使用的情况下，现场可使用 24V 恒压电源，接入主控箱电源插口工作，恒压电源为一个（DC24V,65AH）需放置在主电控箱内部。

4、控制柜点火输出要求控制 3 个控制对象，每个点火点（控制对象）的引火燃气独立控制。

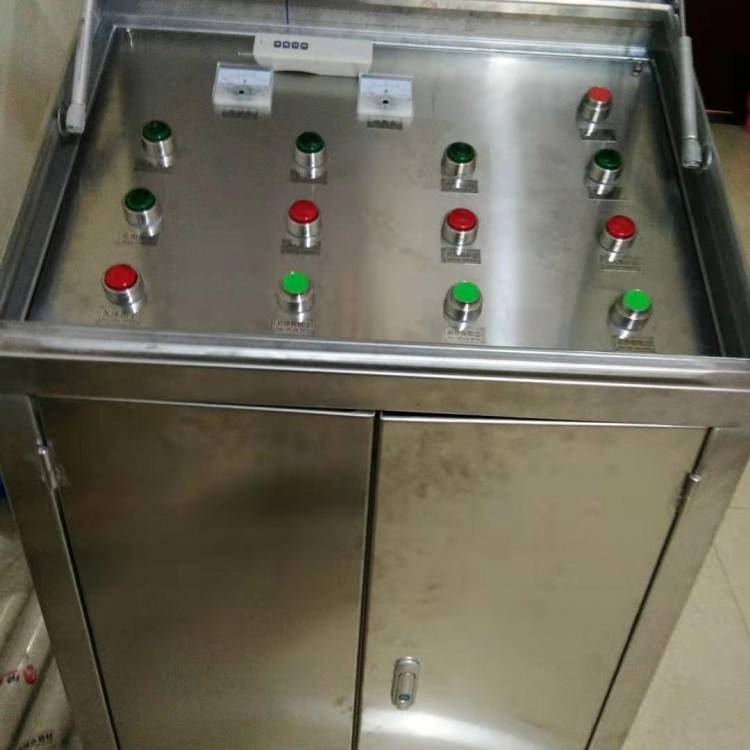

5、操作面板上有电源总开关、电压表、电流表、电源指示灯、充电指示、欠压指示，通气指示、点火指示、启停按钮（详见（点火控制柜面板图）），配有对应的铭牌标识，按钮上配有防水帽（详细详见附图二电器原理图）。

6、控制箱面板及内部安装电器元件的各层均使用螺栓连接，电线长度考虑拆装方便，并紧固可靠，内部零部件保证海陆空运输无晃动，所有继电器有安全防松卡子。

7、点火电缆及供气管缆应具备耐火性能，每组独立的点火口控制系统配备配置电缆长度为 100 米（需方提供电缆，供方压制陶瓷接线头）。点火电缆及防火气管缆外表面应具有防护层；太阳能点火装置至控制箱电缆 5 米，充电电源线 10 米，并把对应的接头及插座配齐，电缆外部运输及使用时做好表面防护。

8、主电控箱有上气出口标识、线缆接口标识、采用不锈钢板制作。

9、主电控箱采用 2mm 厚 304 不锈钢钢板制作，电控箱门采用 1.5 毫米的 304 不锈钢板。

10、控制箱内，3 个点火器能够独立可拆卸。

11、设备能够长期承受室外温度在 -20～80℃范围。

12、控制柜外形尺寸如下；1.22 米（高）*0.7 米（长）*0.5 米（宽）

13、操控面板采用倾斜式布局，因为使用现场有风沙、盐碱度较高，按钮易损坏，所以采用倾斜式布局。

14、控制箱面板有防风砂护罩，使用气弹簧撑起，护罩上有方便拉起的拉手。

15、面板上指示灯颜色能够有区别，面板上有充电指示，电池低电压凤鸣报警。

16、气路电磁阀采用螺纹式安装，以便拆卸维修。电磁阀附近加装液化气报警器。电控箱内侧贴有电气工作原理图。

17、点火杆能够可靠包装，包装箱能够重复使用。

18、电控箱底部要有四个安装座并提供安装尺寸，方便与我公司的设备用螺栓连接。

19、当打开电控箱操作面板的盖板时，视线能够看到电控箱的后方。

20、气路与电路的启动采用同一个按钮，延时启动。

21、电控箱上操作说明均为中英文对照。铭牌均为中、英文对照，文字为凹（凸）型或压印形式。铭牌中标明的参数单位为公 / 英制单位；铭牌的材料均为不锈钢。

22、电控箱内部电器元件防潮，防风砂，适应温度为 -20~+80℃，电器元件要求国内知名品牌：欧姆龙，正泰，施耐德。

24、电控箱门密封相对较好，外壳防护等级要求 IP56, 内外有接地线桩 M8。

25、卡管线，电缆增加不锈钢线缆标识，内容包括：规格型号及长度。

26、继电器上部使用专用卡子固定，电缆接电接头要求考虑安全防护，防雨，防风沙等（如加罩子）。

28、电控箱外壳、护罩和门要求有对应的把手。

29、说明书完善故障现象和原因及其处理方法。

30、所有铭牌及标识均为中英文对照
